§ 2.4. Конструктивные особенности судовых кабелей

Кабелем называется изделие, предназначенное для передачи электрической энергии по изолированным токопроводящим жилам, которые защищаются от внешних воздействий гибкой оболочкой, допускающей их крепление на корпусе судна. Оболочка в свою очередь может защищаться слоем другого изоляционного материала или оплеткой из стальной проволоки (рис. 2.14, а). Для защиты электрических цепей, в которые входят кабели, от внешних электромагнитных влияний, а также во избежание направленных электромагнитных излучений собственно кабелем в окружающую атмосферу, т. е. создания помех радиоприему, поверх оболочки кабелей

накладывается экран из медной луженой проволоки, а поверх изоляции жил — экран из проволоки или металлизированной бумаги (рис. 2.14, б).

Токопроводящие жилы кабелей выполняются из скрученных вместе медных проволок. Сечение жилы представляет собой сумму поперечных сечений всех проволок, ее составляющих. В судовых кабелях применяются следующие установленные стандартом номинальные сечения жил: 0,35; 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400 мм2.

Различают жилы нормальные, гибкие, повышенной гибкости и особо гибкие. Гибкость жилы зависит от количества и диаметра составляющих ее проволок, а также от шага их скрутки. Повышению гибкости способствует уменьшение шага скрутки и увеличение количества проволок в жиле с одновременным уменьшением их диаметра. Количество жил в кабеле зависит от их сечения и предельного значения диаметра кабеля.

Для изоляции жил кабелей применяют: резину (типа РТИ-1), кремнийорганическую резину, полиэтилен и поливинилхлорид. Толщина изоляции зависит от сечения жилы и свойств материала, из которого она выполнена.

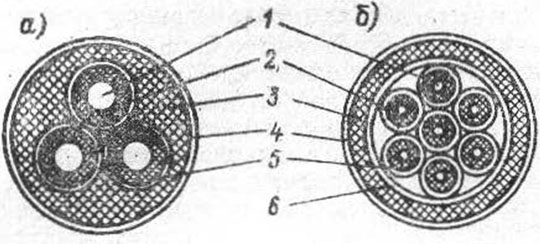

Рис. 2.14. Поперечный разрез судового кабеля: а — трехжильного марки КНРП, КНРЭ; 6— многожильного марки К11РЭТП, КПРЭТЭ.
1 — токопроводящая жила; 2—изоляция жилы; 3 — оболочка для защиты изоляции жил; 4 — защитная (экранирующая) оплетка кабеля; 5 — экранирующая металлизированная бумага жилы; 6 — скрепляющая лента.

Изолированные жилы в многожильных кабелях и проводах скручивают и обматывают лентой. Для удобства в работе жилы сечением до 4 мм2 во всех многожильных кабелях имеют маркировку и расцветку. Изоляция жил кабелей может быть резиновой, кремний-органической или пластмассовой. Кабели с изоляцией жил из резины или поливинилхлоридного пластиката допускают длительную работу при температуре жилы, равной 65° С. Кабели с изоляцией жил из кремнийорга-нической резины или радиационно-сшитого полиэтилена допускают длительную работу при температуре жилы, равной 85° С.

Оболочки судовых кабелей изготовляются нз нейри-товой резины или поливинилхлоридного пластиката, которые не поддерживают горение, устойчивы к воздействию нефтепродуктов, не гигроскопичны и водостойки. Стальная наружная оплетка кабелей изготовляется из оцинкованной проволоки диаметром 0,3 мм. Для защиты металлической оплетки от коррозии, а также для улучшения качества уплотнения кабелей в сальниках и коробках поверх оплетки некоторых кабелей накладывается поливинилхлоридная оболочка. На время транспортировки кабели покрываются глифталиевым грунтом. Строительная длина кабелей равна 125 м.

В настоящее время на судах применяются:

1. Кабели марок КНР'. КНРП. КНРУ. КНРТ, КНРТП, КНРЭ, КНРТЭ. КНРЭТ, КНРЭТЭ, КПРЭТП. КНРТУ, КНРЭТУ, НРШМ, НГРШМ. Здесь буква К означает кабель, Н — найритовая оболочка, Р — резиновая изоляция жил, допускающая температуру 65° С; П — панцирная наружная оплетка из стальной проволоки; Т — телефонный; Э (в конце марки)—наружная экранная оплетка из медной проволоки; Э (в середине марки)—экранная оболочка жилы из металлизированной бумаги; У — усиленная найритовая оболочка; III — шланговая оболочка; М — морской; Г — герметичный.

Кабели без буквы Т в марке предназначены для использования в силовых сетях, сетях освещения и бытовых электроприборов, схемах электроприводов и т. п.; они изготовляются с одной, двумя и тремя жилами сечением соответственно от 1,0 до 400, 120 и 240 мм2, при количестве жил от 4 до 37 сечение жил равно 1 —2,5 мм2.

Кабели с буквой Т в марке предназначены для использования в сетях телефонной связи, трансляции и т. п. и изготовляются с однопроволочными жилами сечением 0,5—1 мм2 и количеством жил от 2 до 48. Кабели с экранированными жилами обычно имеют половину таких жил или все жилы, если это оговорено в заказе. Кабели НРШМ, НГРШМ предназначены для подключения к подвижным и переносным токоприемникам, а также для неподвижной прокладки в морской воде при воздействии радиального гидростатического давления до 1,96 МПа (2 кгс/см2).

2. Кабели марок КНРк, КНРЭк, КНРПк, КНРТЭк, КНРЭТЭк отличаются от кабелей, перечисленных в п. 1, тем, что сверху найритовой оболочки наложена оболочка из поливинилхлоридного пластиката, затем стальная (П) или медная (Э) оплетка и еще одна оболочка из поливинилхлоридного пластика (т. е. любая металлическая оплетка таких кабелей находится между двумя пластмассовыми оболочками).

3. Кабели марок КМПВ, КМПВЭ, КМПЭВ, КМПЭВЭ, КМПВП, КМПЭВП, КМПВТ, КМПВЭТ, КМПЭВЭТ. Здесь буква К означает кабель; М — морской; П (после М)—полиэтиленовая изоляция жилы, допускающая температуру 70° С; В — поливинилхлоридная оболочка; Э — экранирующая медная оплетка жилы или кабеля в целом; П (после В) —памцирная стальная оплетка; Т — телефонный. Кабели без буквы Т в марке изготовляются с жилами сечением от 0,35 до 10 мм2 и количеством жил до 52 шт. Кабели с буквой Т изготовляются с жилами сечением 0,5—1 мм2 и количеством жил до 61.

4. Кабели марок КРКВ, КРКВЭ.КСРПВ, КСРПВЭ. Здесь буква К означает кабель; РК—резина кремний-органическая (в качестве изоляции жил), допускающая температуру 85° С; В — поливинилхлоридная оболочка;

Э — экран; буквы СРП — сшитая радиационно полиэтиленовая изоляция жилы (допускающая температуру 85°С). Данные кабели изготовляются с одной, двумя и тремя жилами сечением от 0,75 до 300, 95, 150 мм2; при количестве жил от 4 до 37 сечение жил равно 0,75—

2,5 мм2. Перечисленные судовые кабели предназначены для неподвижной прокладки и подключения стационарно установленных приемников электроэнергии.

Для подключения переносных приемников электроэнергии (громкоговорителей, бытовых приборов, настольных ламп, вентиляторов, магнитофонов, пылесосов и т. п.) применяются шнуры марок ШБПП, 111БПВГ и ШБВЛ с полиэтиленовой или поливинилхлоридной изоляцией без защитной или с защитной оболочкой. Шнуры имеют особо гибкие жилы сечением не более 1,5 мм2.

Наружные диаметры основных судовых кабелей приведены в табл. 2.1, 2.2. Номенклатура проводов приведена в табл. 2.3.

Необходимо отметить, что в настоящее время накапливается опыт по замене кабельных трасс, имеющих большие размеры по ширине и высоте и относительно небольшую длину, на шинопроводы. Трасса, состоящая из шинопроводов, по сравнению с кабельной имеет примерно в два раза меньшие размеры по высоте и ширине, поскольку «голые» шины допускают значительно большую плотность тока. При этом уменьшается трудоемкость монтажных работ на судне, так как основной объем работ выполняется в цехе.

Применение шинопроводов, например, рационально на участках передачи электроэнергии от генераторов до главных распределительных щитов, а также до гребных электродвигателей (в системах электродвижения судов).
