§ 2.3. Изделия для крепления электротехнических устройств на судне

Стойки (рис. 2.10, а, б, в) предназначены для крепления электрооборудования на значительном расстоянии от переборок или подволока; их изготовляют из угольников размерами 40X40, 50x50 и планки толщиной 4—5 мм; высота стоек В от 60 до 250 мм.

Бонка (рис. 2.10, г) представляет собой металлический цилиндр высотой от 10 до 30 мм с осевым нарезным отверстием от Мб до Ml2.

Судовая осветительная арматура (светильники) имеет сравнительно небольшую массу. Однако крепить ее по конструктивным соображениям приходится на двух, трех или четырех лапах к специальным держателям, которые привинчивают к трубам, приваренным к набору судна.

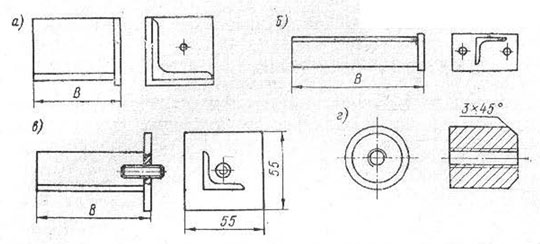

Рис. 2.10. Стойки и бонка для крепления электротехнических устройств: а — стойка с одним отверстием в планке; б— то же, с двумя отверстиями; в — то же, со шпилькой; г —бонка.

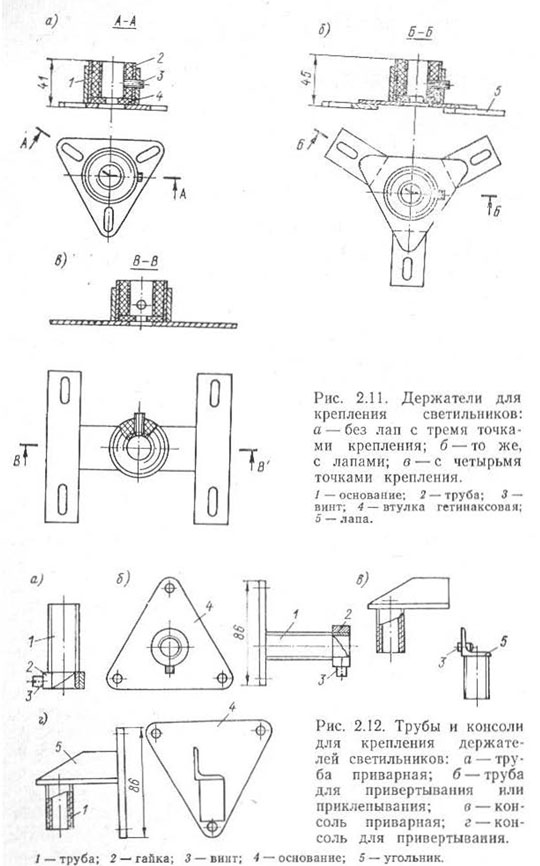

На рис. 2.11 представлены держатели для крепления светильников на трубах, привариваемых к «холодному» (борт, наружные палубы) основанию. Такие держатели имеют изоляционные втулки и прокладки, которые исключают соприкосновение металлического корпуса держателя, нагретого лампой, с трубой, приваренной к холодному основанию. Это исключает стенание в светильник влаги, сконденсировавшейся на поверхности, расположенной выше его. Подобные держатели применяют также и при креплении светильников к трубам из сплава АМг.

Аналогичные держатели, но без изоляционных втулок предназначены для крепления светильников к основанию, где влага не конденсируется («теплые» основания). Кроме того, конструкции держателей отличаются друг от друга количеством точек креплений, конфигурацией основания и размерами между точками крепления.

Держатели, представленные на рис. 2.11, а, имеют расстояние между креплениями 95 или 130 мм; на рис. 2.11, б—155 или 270 мм; на рис. 2.11, в — 240 или 280 мм.

Держатели могут быть использованы для крепления другого электрооборудования, масса и крепежные размеры которого соответствуют светильникам.

На рис. 2.12 представлены трубы и консоли для крепления держателей светильников. Длину труб принимают от 40 до 350 мм. Трубы имеют резьбу 3Д дюйма.

Консоли имеют вылет от 150 до 550 мм.

Трубы и консоли для привертывания имеют на основании отверстия под винты, заклепки и глухари для крепления к металлу или дереву.

Для заземления электрооборудования применяют перемычки, шпильки, планки и другие изделия.

Перемычки заземления гибкие (рис. 2.13, а) состоят из двух наконечников и провода марки ПАМГ при сечении от 2.5 до 10 мм2 или провода марки МГГ при сечении 16—70 мм2. Допускается замена проволов ПАМГ и МГГ голыми гибкими жилами проводов и кабелей других марок при наличии не менее 19 проволок в жиле. Для тропических условий в качестве проводника применяют кабель марки HPIIIM-T или других марок, имеющих гибкую жилу с лужеными прополоками.

Шпильки заземления (рис. 2.13, б) изготовляют из прутковой стали. Длину шпилек принимают равной от 75 до 185 мм, длину резьбы — 30 мм.

Планки заземления (рис. 2.13, в) изготовляют из стальной полосы толщиной 4 мм, длиной от 50 до 200 мм, диаметр отверстия равен 6,5—10,5 мм.

Стойки заземления (рис. 2.13, г) изготовляют нз стали или сплава АМг из угольников 32x32x4 и 35x35x3. Длина стоек из стали от 220 до 400 мм; из сплава АМг — от 170 до 290 мм.

Перемычки плоские (рис. 2.13. д) изготовляют из латуни марки Л63, шириной от 50 до 142 мм, длиной от 82 до 185 мм.

В качестве деталей заземления применяют также бонки (см. рис. 2.10,г).

Крепежные изделия (болты, гайки, шайбы), используемые для заземления в сырых помещениях, трюмах, на открытых местах палуб и надстроек, изготовляют латунными; в сухих помещениях гайки, шайбы — латунными, болты — стальными. Для узла подключения перемычек заземления к бонкам гайки, болты и шайбы должны быть латунными. Изделия для заземления из стали подвергают фосфатированию или кадмированию, изделия из алюминиевого сплава оксидируют и грунтуют.
