РЕМОНТ ПРИЦЕПОВ ПЛУГОВ

РЕМОНТ ПРИЦЕПОВ ПЛУГОВ

Прицеп (рис. 130) служит для присоединения плуга к трактору. Соединение прицепа с трактором осуществляется с помощью прицепной серьги 5. К продольной тяге 3 и поперечине 2
присоединяется раскос 7: Прицеп с помощью левой и правой серег 8, поперечины 2 крепится к понизителям 1 рамы плуга. Для предохранения плуга от поломок при перегрузках прицеп снабжается предохранительным устройством. Принцип действия предохранительного устройства основан на том, что между двумя планками продольной тяги 3 не сильно зажимается болтами проушина 6. В отверстия планок и проушины вставлен предохранительный штифт 4. Если на предохранительный штифт будет передаваться усилие, превышающее допустимое, то штифт сломается и плуг отцепится от трактора.

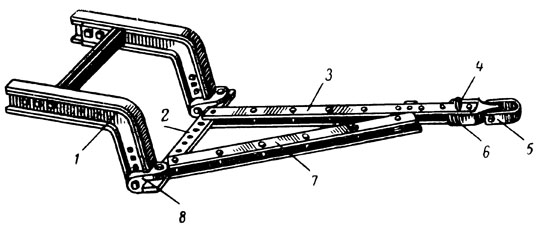

Рис. 130. Прицеп плуга

Возможны следующие неисправности прицепов: изгиб тяг, раскосов и поперечин; износ отверстий продольной тяги, прицепной серьги, раскоса, серьги поперечины; разрыв прицепной серьги; ослабление болтовых и клепаных соединений деталей прицепа и т. п.

Изогнутые тяги, раскосы и поперечины кузнец правит без подогрева и с подогревом. Перед тем как приступить к ремонту прицепа, надо выявить неисправности и наметить последовательность выполнения ремонтных операций.

Правку изогнутых тяг, раскосов и поперечины прицепа производят таким же способом, как и правку брусьев рам плугов.

Сломанные тяги и раскосы сваривают с применением накладок или заменяют новыми. Изношенные отверстия в тягах, раскосах и серьгах заваривают, а затем на том же месте сверлят новые отверстия, соответствующие диаметру болта и предохранительного штифта.

Прицепные серьги в случае разрыва заменяют новыми. Кузнец изготовляет их по образцу или по чертежу.

При ослаблении болтовых соединений надо подтянуть гайки гаечным ключом. Ослабленные заклепки срубают и заменяют но выми.
