40.

Нанесение клеевых растворов на основу (столярно-мебельные изделия)

Клеевой раствор на щитовые детали наносят при помощи вальцов с дозирующими устройствами или без них (рис. 150). Двусторонние .клеевые вальцы с нижним питанием имеют клеевую ванну, размещенную под нижним вальцом. Последний, вращаясь в ванне, смазывает верхний валец, после чего можно подавать щиты в вальцы для нанесения на них клея. Вальцы малопроизводительны, так как щиты подают с интервалами, необходимыми для смазывания верхнего вальца клеем от нижнего. Кроме того, клей наносится на вальцы неравномерно. На рис. 151 показаны схемы работы вальцов с различным расположением ванн.

Более производительны клеевые вальцы с верхним и нижним питанием, где каждый валец имеет свою клеевую ванну, расположенную между поверхностями вальца и одной из стенок водяной ванны. Это дает возможность регулировать толщину клеевого слоя и подавать детали в вальцы непрерывно, нанося клей на обе стороны детали при любой длине.

Клеевые вальцы с дозирующими валиками дают возможность с большой точностью регулировать толщину клеевого слоя. Вальцы покрыты резиной с рифлением, а дозирование осуществляется стальными полированными валиками. Между поверхностями вальцов и валиков (клеенаносящего и дозирующего) размещены клеевые ванны.

Регулирование зазора между клеевым вальцом и дозирующим валиком, расстояния между клеевыми вальцами, а также величины давления верхнего вальца на деталь в зависимости от заданного режима осуществляются специальными механизмами. По этому принципу работают клеевые вальцы КМ-2

(рис. 152), которые имеют автоматическое устройство для приготовления и подачи клея в ванны.

На предприятиях применяют клеенамазывающие вальцы КВ9, КВ 14 и КВ 18, сконструированные по единой оптимальной схеме, которая обеспечивает высокие эксплуатационные свойства. Однотипные детали этих вальцов унифицированы. Основными конструктивными элементами являются станина, вальцы, дозирующие валики и устройства для подачи клея к ним.

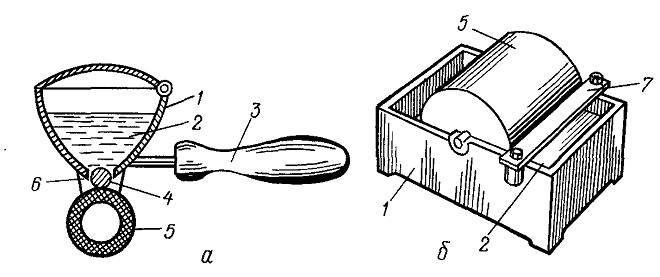

Рис. 150. Приспособление для нанесения клея вручную:
а —с верхней ванной; б — с нижней ванной; 1 —ванна; 2 — клей; 3 — рукоятка,; 4, 5 — соответственно дозирующий и клеенаносящий вальцы; б — регулируемый зазор; 7 — линейка

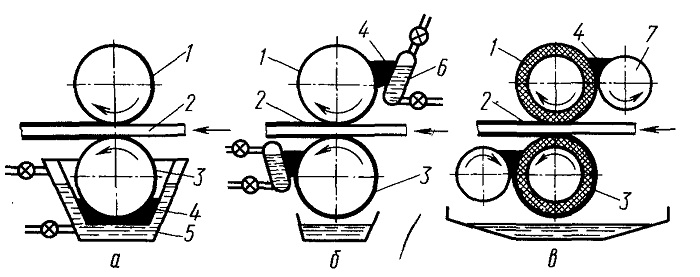

Рис. 151. Схемы работы клеевых вальцов:
а —с нижним питанием,; б —с нижним и верхним питанием; в —с дозирующими роликами; 1 — верхний валец; 2 — деталь, на которую наносят клей; 3 — нижний вален,; 4 — клеевая ванна; 5 — нижняя водяная ванна; 6 — боковая водяная ванна,; 7 — дозирующий валик

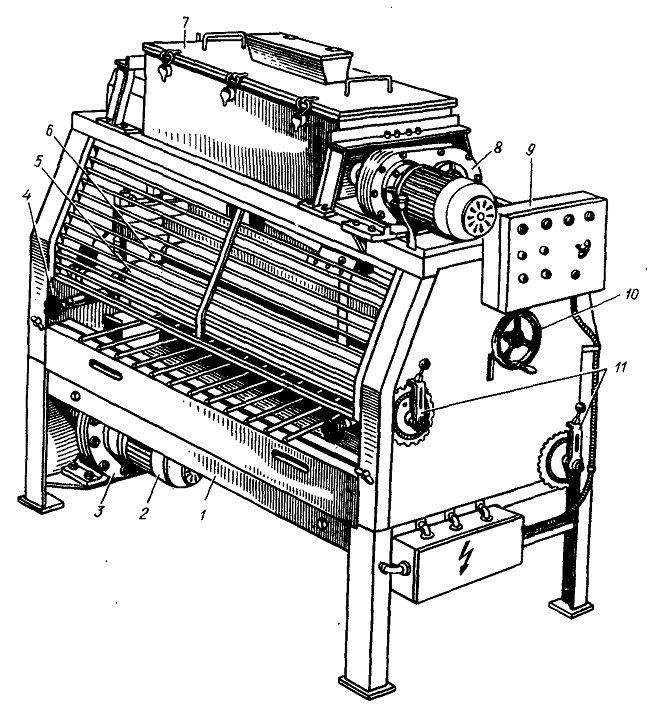

Рис. 152. Клеевые вальцы КМ-2:
1 — станина; 2 — электродвигатель; 3 — редуктор; 4 — манометрическое приспособление; 5 — дозирующий валец; 6 — клеенаносящий валец; 7 — приспособление для регулирования и автоматической подачи; 8 — привод мешалки; 9 — пульт управления; 10 — маховичок для регулирования расстояния между клеенаносящими вальцами; 11 — рычаги для перемещения дозирующих вальцов
