Фугование кромок шпона перед облицовыванием (столярно-мебельные изделия)

 При отсутствии гильотинных ножниц кромки шпона можно фуговать вручную двойным рубанком (рис. 145), фуганком, на донце или на фуговальных и фрезерных станках при помощи специальных зажимов, а также на кромкофуговальных станках КФ-9. Для этого пачку шпона кладут на стол, выдвигая ее кромки в сторону пилы.. При помощи механизма балка спускается вниз и прижимает пачку к столу. Вследствие перемещения каретки по направляющей пила отрезает край пачки, а фреза фугует кромки. Каретка, дойдя до конечного выключателя, отключает электродвигатель подачи каретки, а после нажима на вторую кнопку каретка перемещается в обратном направлении и автоматически останавливается. Нажимая на кнопку, поднимают прижимную балку и снимают пачку шпона. Далее процесс повторяется. На рис. 146 приведена схема устройства ножниц НГ18.

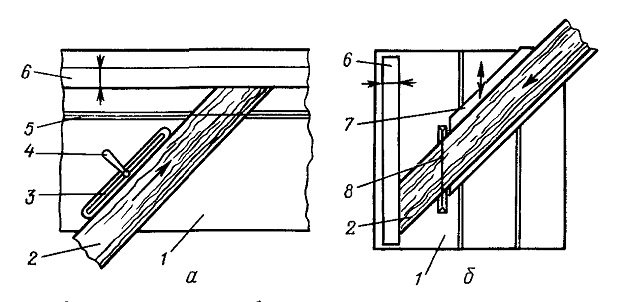

Рис. 145. Схемы раскроя шпона без разметки:
а — на гильотинных ножницах,; б — на круглопильном станке; 1 — стол; 2 — пачка шпона; 3— направляющая планка; 4 — ручка,; 5 — нож; 6 — упор; 7 —каретка; 8 — пила

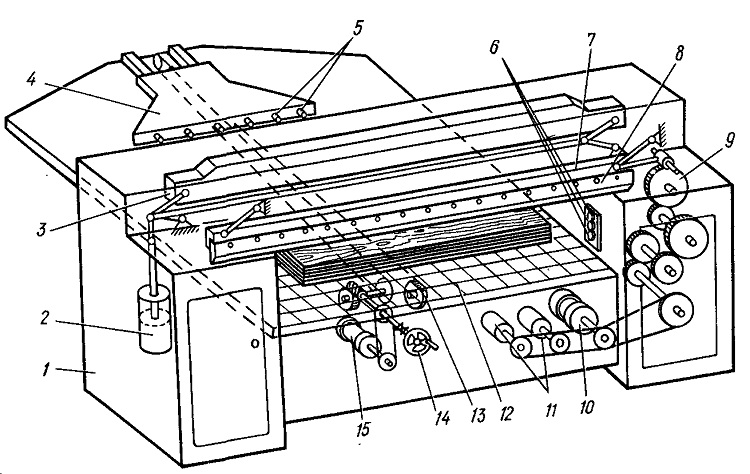

Рис. 146. Гильотинные ножницы НГ18:
1 — станина; 2 — гидроцилиндр; 3 — прижимная траверса; 4 — каретка; 5 — упоры: 6 — фотоэлементы; 7 — ножевая траверса; 8 — нож; 9 — кривошип; 10 — электродвигатель привода станка; 11 — гидронасосы; 12 — стол; 13— отсчетное устройство; 14 — маховичок; 15 — электродвигатель привода каретки
