34.

Сплачивание досок и щитов

Сплачивание — это соединение брусков или досок по ширине кромками в щиты или пластями в блоки. Сплачивание можно производить различными способами (рис. 138). При сплачивании важно подбирать детали по направлению волокон. Склеивая детали на гладкую фугу в массивные щиты, во избежание коробления одноименные правые пласти брусков обращают в противоположные стороны, а одноименные кромки — одна к другой. Во избежание коробления щиты укрепляют шпонками, вклеенными и наклеенными рейками. Для большей формоустойчивости щиты склеивают из трех или пяти однослойных щитов со „ взаимно перпендикулярным направлением волокон (рис. 139).

Виды и способы соединений по кромкам, применяемых в столярно-мебельных изделиях согласно ГОСТ 9330—76, приведены на рис. 140.

Рис. 138. Способы соединения щитов:

а — на гладкую фугу; б —в четверть; е —на рейку; г —в паз и гребень; д — в паз и треугольный гребень; е — на шип ласточкин хвост

Рис. 139. Виды щитов:
а — со шпунтом; б—с наконечником в паз и гребень; в — с вклеенной в торец рейкой; г -с вклеенной треугольной рейкой; д — с наклеенной треугольной рейкой; е — порелейный трехслойный

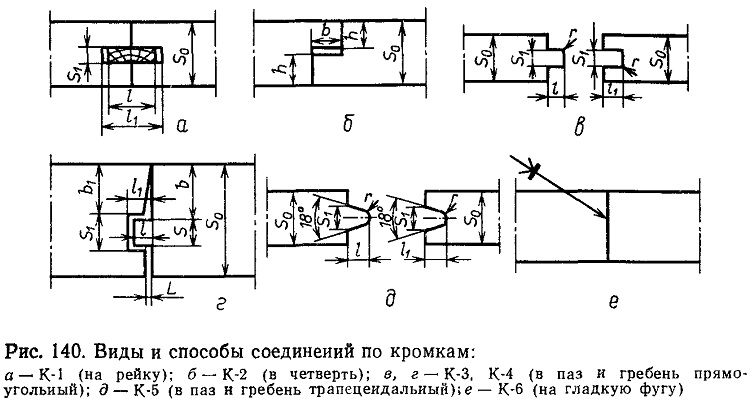

Рис. 140. Виды и способы соединений по кромкам

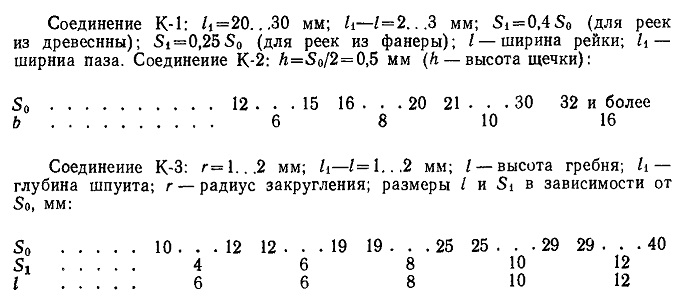

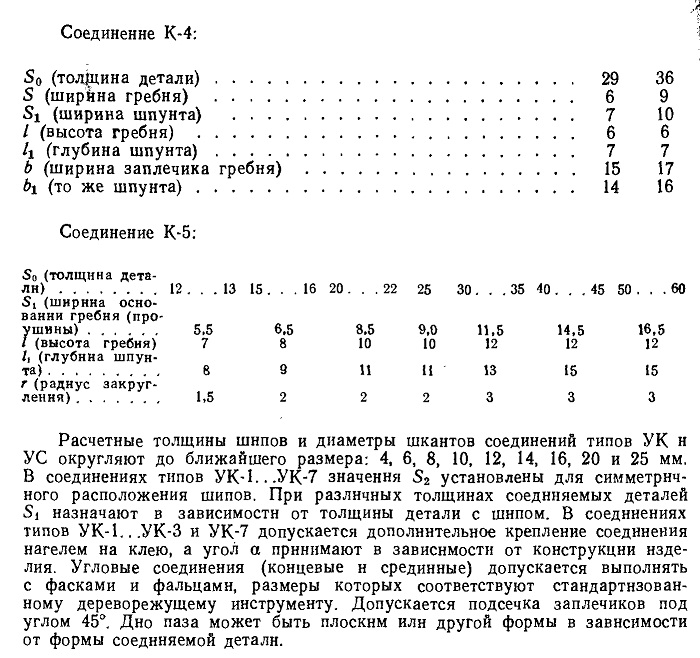

Параметры и размеры соединений, обозначенные на рис. 140, приведены ниже.
