35.
Сращивание и наращивание досок и щитов
Сращиванием называют соединение отрезков древесины по длине на вставную
рейку, в четверть, в прямолинейный паз и гребень, в трапециевидный паз и
гребень, на ус, клиновидным шипом и др. (рис. 141). Вид сращивания
зависит от применения деталей. Детали, не испытывающие нагрузки
(плинтусы), сращивают на ус под углом 45°, применяя при этом стусло.
Наибольшее распространение получило сращивание на клиновидный или
зубчатый шип, при котором образуется большая площадь склеивания
полуторцов, обеспечивающая прочное соединение и более экономное
использование древесины. Клиновидное соединение может выполняться как по
ширине детали, так и по ее толщине. Его применяют для соединения
строительных и мебельных деталей, несущих различные нагрузки (рис. 142).
На рис. 143 показаны соединения по длине в соответствии с ГОСТ 19414—79.
Рис. 141. Сращивание:

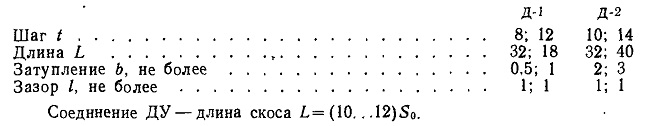

Параметры и размеры соединений, мм, обозначенные на рис. 143, приведены ниже.
Наращиванием соединяют по длине детали,
эксплуатируемые в вертикальном положении. Этот вид соединения применяют
при удлинении различных стоек и столбов. Наращиванием выполняют впритык
с потайным шипом, торцовым гребнем, со вставным шипом. Бревна соединяют
вполдерева косым прирубком впритык с накладками. Эти соединения иногда
скрепляют хомутами. Длина стыков должна быть не менее двух толщин при
соединении брусьев или двух диаметров при соединении бревен. Наращивание деталей и бревен этими видами соединений в столярно-строительном и мебельном производствах широкого применения не получило.
Рис. 142. Соединение брусьев:
а — ступенчатое,; б — на прямоугольную трапецию:
в — шиповое; г — ступенчатое с заплечнком; д — крестообразное соединение
в паз; е — Т-образное; ж — под углом горизонтальных брусьев с
вертикальными; 1 — потайное на прямоугольную трапецию;
2 — на прямоугольную трапецию с клиньями; 3—потайное на прямоугольную
трапецию с частичным углублением,; 4 — трапецеидальное; 5 — сквозным
шипом; 6 — потайным шипом; 7 — в паз и гребень прямоугольный

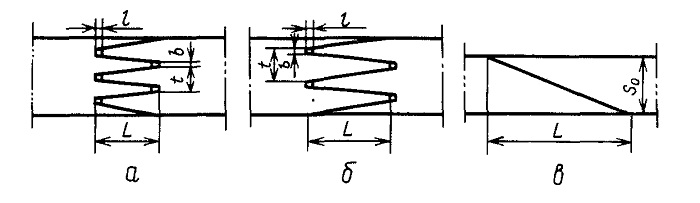

Рис. 143. Соединения по длине:
а — зубчатое с острым шипом (Д-1); б —то же с закругленным шипом (Д-2);
8-на ус (ДУ)
