18.
Продольное фрезерование на фуговальных станках
Характеристика станков. Фуговальные станки предназначены для продольного
фрезерования заготовок из древесины с целью получения базовой
поверхности для дальнейшей обработки деталей. В деревообрабатывающей
промышленности используют фуговальные станки различной конструкции и
ширины строгания, однако основные конструктивные части их аналогичны
(рис. 63).
На станине станка установлен стол, состоящий из передней и задней
частей. Переднюю часть стола устанавливают ниже задней на толщину
снимаемого слоя, заднюю часть регулируют по высоте при помощи
специальных винтов и устанавливают на уровне окружности ножей. Для
строгания смежных сторон под требуемым углом имеется направляющая
линейка, которая устанавливается под углом к столу (до 45°) и
передвигается по всей его ширине. Поскольку ножевые валы на фуговальных
станках открытые, они должны быть круглыми, а ножи — тонкими. Ножевые
валы вращаются от индивидуальных электродвигателей через клиноременную
передачу. Остальные узлы крепятся на чугунной станине. Для пуска,
остановки и одновременного торможения станка имеются кнопочные
устройства. Фуговальные станки могут быть с ручной (СФЗ-З, СФ4-2, СФ6) и
механической подачей (СФА4-2, С2Ф4, СФК.6-1). На рис. 64 представлен
станок С2ФЗ-3.

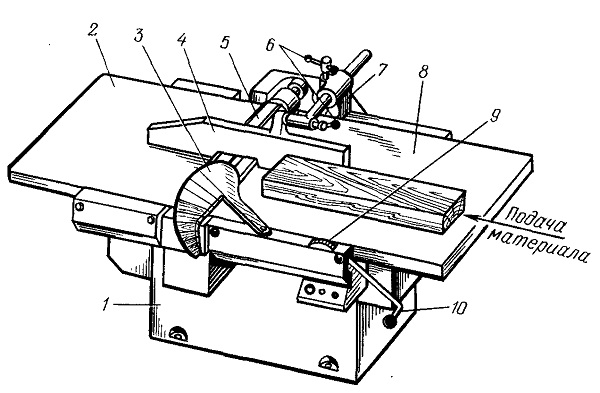

Рис. 63. Одношпиндеольный фуговальный станок
СФ6-7:
1 — станина,; 2 — задний стол; 3 — ограждение; 4 — направляющая линейка;
5 — ножевой вал; 6 — фиксаторы крепления направляющей линейки; 7 —
кронштейн; 8 — передний стол; 9 — шкала; 10 — рукоятка настройки стола
по высоте

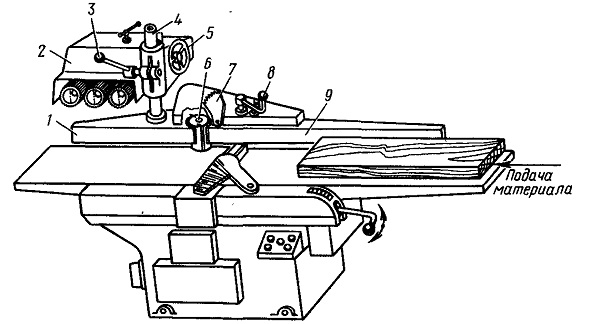

Рис. 64. Двусторонний фуговальный станок с
горизонтальным и вертикальным шпинделями С2ф3-3:
1 — задняя направляющая линейка; 2 — автоподатчик; 3 — рукоятка; 4 —
колонка; 5 — маховичок подъема автоподатчнка; 6 — кромкофуговальная
головка; 7 — ограждение; 8 — рукоятка настройки направляющих линеек на
толщину снимаемого слоя; 9 — передняя линейка
