2.8.4. Особенности расчета опорных тележек

При общем расчете опорных тележек устанавливают:

величины нагрузок на переднюю и заднюю тележки;

размер ходовых колес и их число в каждой тележке;

структуры тележек;

мощность двигателей, необходимую для перемещения с заданной рабочей скоростью загруженного крана;

величину запаса сцепления ходовых колес с рельсами.

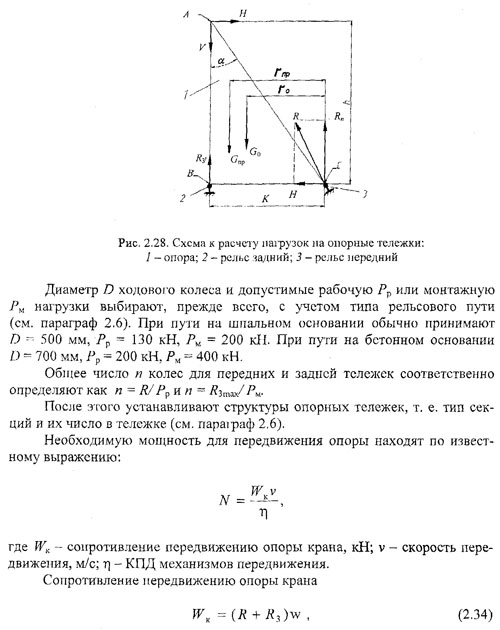

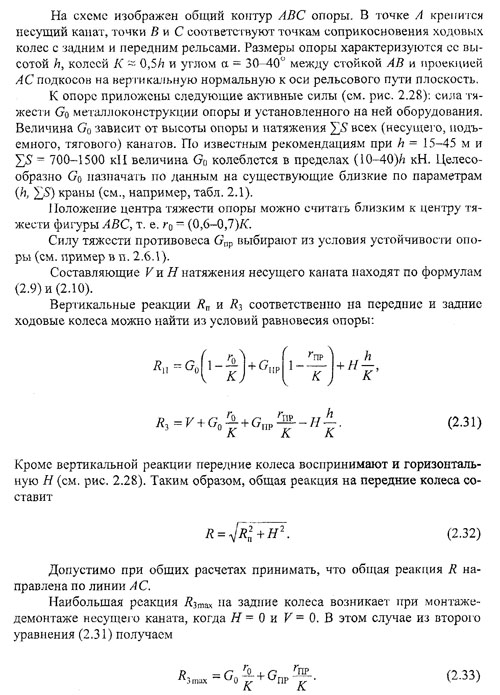

Нагрузки на опорные тележки определяются силами тяжести составных частей опоры (башни), а также силой натяжения несущего каната. Для расчета нагрузок следует использовать представленную на рис. 2.28 схему, которая выполнена применительно к наиболее распространенному типу подвижных опор (см. рис. 2.20, е).


где w - коэффициент сопротивления; при путях на шпалах w ~ 0,04; при бетонном основании w ~ 0,03.

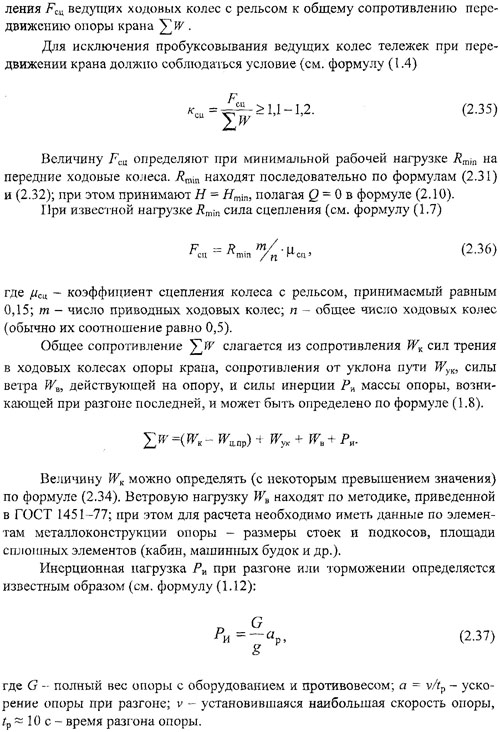

Общий расчет опорных тележек заканчивается определением коэффициента ксц запаса сцепления, под которым понимается отношение силы сцеп-
