2.5. Канатно-блочные системы

Канатно-блочные системы, состоящие из подвижных канатов, приводных барабанов и направляющих блоков, можно разделить на подъемные и тяговые. Первые — обеспечивают работу грейфера или крюковой подвески (соответственно на грейферном или крюковом кранах), вторые - перемещение тележек.




2.5.1. Подъемные системы

На рис. 2.11 показана развернутая схема запасовки подъемного и замыкающего канатов кабельного грейферного крана. На схеме изображены блоки, установленные на грейфере, грузовой и полиспастной тележках и опорах крана - башне и контрбашне.

Замыкающий канат своими концами крепится к нижней траверсе грейфера. От точек закрепления ветви каната проходят через блоки грейфера, образуя полиспасты (в данном случае - трехкратные), к блокам 5 и 6 грузовой тележки и далее замыкаются, огибая блок 7 контрбашни и блок 8, установленный на полиспастной тележке.

Полиспастная тележка представляет собой раму с двумя блоками 8 и 9 соответственно для замыкающего и натяжного канатов. Тележка снабжается ходовыми колесами и может перемещаться по несущему канату под действием натяжного каната, связанного с барабаном БН натяжной лебедки. В этом случае меняется расстояние между блоком 7 контрбашни и блоком 8 полиспастной тележки, что вызывает сокращение или удлинение полиспастов грейфера, т. е. замыкание или раскрытие челюстей последнего.

При перемещении тяговым канатом (на схеме не показан) грузовой тележки, при неподвижных барабанах БП и БН и неподвижной полиспастной тележке, будут вращаться блоки 2, 3 и 4, контактирующие с подъемным канатом, и блоки 7 и 8, охватываемые замыкающим канатом, т. е. всего пять блоков.

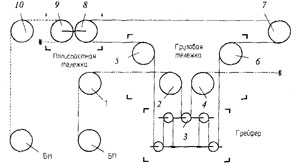

Рис. 2.11. Схема запасовки канатов грейферного крана:


Если из схемы (рис. 2.11) исключить полиспастную тележку, то запасовка замыкающего каната будет подобна заласовке подъемного каната, т. е. замыкающий канат пройдет от барабана БН (здесь его следует назвать замыкающим барабаном) через блок 10 на башне, блок 5, блоки грейфера и блок б к точке закрепления на контрбашне. При этом на нижней траверсе грейфера вместо устройств крепления концов замыкающего каната следует установить дополнительный блок, через который пройдст канат. Перемещение тележки в этом случае будет сопровождаться вращением десяти блоков - всех блоков грузовой тележки и грейфера.

Таким образом, использование полиспастной тележки, усложнение конструкции канатно-блочной системы позволяет из-за уменьшения числа вращающихся при движении грузовой тележки блоков существенно снизить сопротивление движению и повысить долговечность канатов.

Канатно-блочная система крюкового крана по сравнению с рассмотренной системой грейферного крана значительно проще. В нее включают только (см. рис. 2.11) подъемный барабан БП и блоки 1,2, 3, 4, причем блок 3 крепят на оси крюковой подвески (см. рис. 2.9).

В канатно-блочных системах крюковых и грейферных кабельных кранов в качестве подъемных и замыкающих используют канаты крестовой свивки типов JIK-P, ЛК-РО и JTK-3. Для направления канатов устанавливают стальные блоки и барабаны, обычно большего диаметра, чем у других типов кранов, при этом рекомендуется применение футерованных блоков.

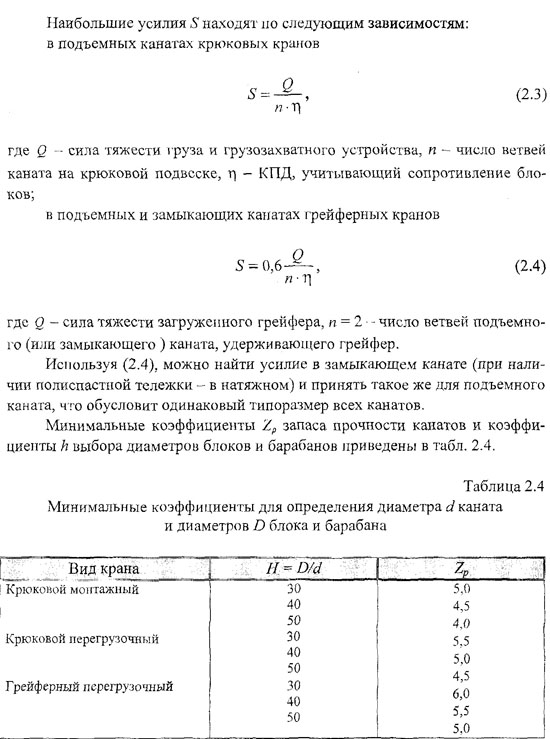

Выбор диаметров каната и блоков делают по общей методике, принятой для грузоподъемных машин, с учетом двух критериев: наибольшего усилия в канате и условий работы крана (механизма). По последнему критерию кабельные краны разделяют на три вида: крюковые монтажные, крюковые перегрузочные и грейферные перегрузочные.



При выборе из этой таблицы коэффициентов их сочетания должны назначаться из одной строки.
