2 ОПИСАНИЕ И РАБОТА НЕПОВОРОТНОЙ ЧАСТИ КРАНА КС-45717А-1

2.1 Неповоротная часть автомобильного крана КС-45717А-1

Неповоротная часть является несущим основанием для поворотной части крана. Неповоротная часть состоит из автомобильного шасси, на которое установлены опорная рама с выносными опорами и привод насоса. Для соединения поворотной платформы с опорной рамой на последней установлена опора поворотная (опорноповоротное устройство).

2.1.1 Автомобильное шасси автомобильного крана КС-45717А-1

Описание используемого на кране автомобильного шасси приведено в Руководстве по эксплуатации на автомобили МАЗ, входящем в комплект эксплуатационной документации крана.

2.1.2 Рама опорная автомобильного крана КС-45717А-1

Опорная рама 5 (рисунок 2.1) служит основанием крановой установки и представляет собой жесткую сварную конструкцию из продольных и поперечных балок. В поперечные балки устанавливаются выносные опоры 3. В средней части приварено опорное кольцо 7, на которое крепится опора поворотная.

Рама устанавливается на лонжероны рамы шасси 6 и крепится к ним болтами и стремянками.

2.1.3 Опоры выносные автомобильного крана КС-45717А-1

Выносные опоры (рисунок 2.2) предназначены для увеличения опорного контура крана в рабочем положении.

Каждая опора имеет два фиксированных положения - полностью выдвинутое и полностью втянутое.

Выносная опора 3 представляет собой сварную балку коробчатого сечения. Выносная опора перемещается в поперечной балке 2 опорной рамы гидроцилиндром 1. Шток гидроцилиндра с помощью проставки 7 закреплен шарнирно на выносной опоре, а корпус гидроцилиндра - на опорной раме.

На конце выносной опоры болтами 9 закреплена гидроопора 4 вывешивания крана. Штоки гидроопор оканчиваются сферической головкой, к которой крепится подпятник.

В транспортном положении выносные опоры в целях исключения самопроизвольного выдвижения стопорятся фиксаторами 13, 15. Для этого рукоятки фиксаторов 18 необходимо установить вниз. Перед выдвижением выносных опор фиксаторы необходимо выключить, установив рукоятки фиксаторов на упор 17.

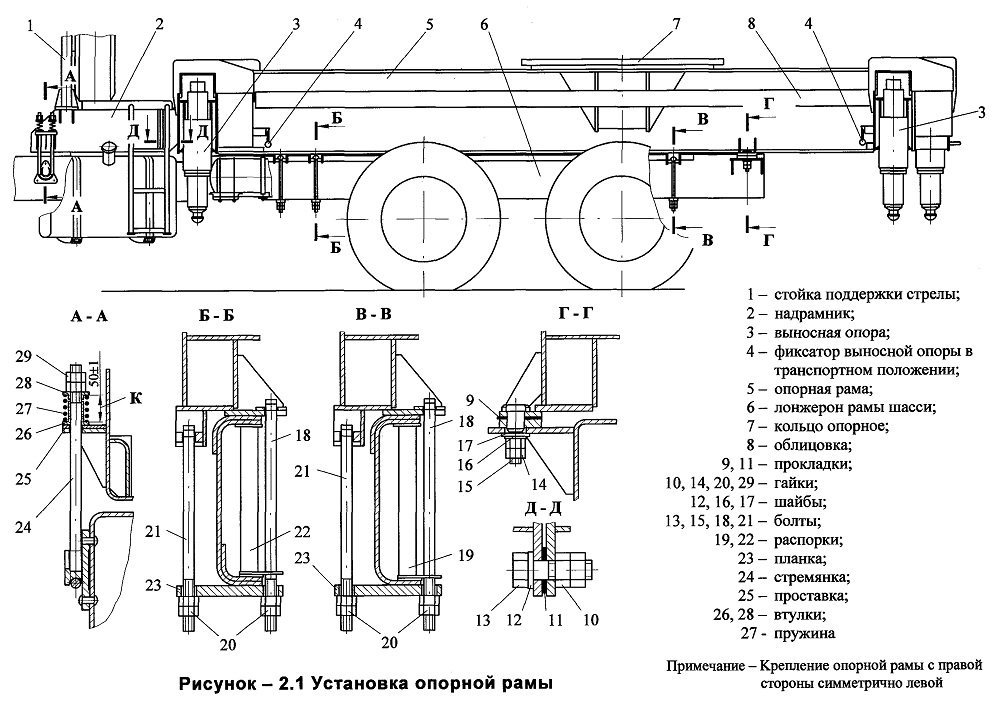

Рисунок - 2.1 Установка опорной рамы автомобильного крана КС-45717А-1

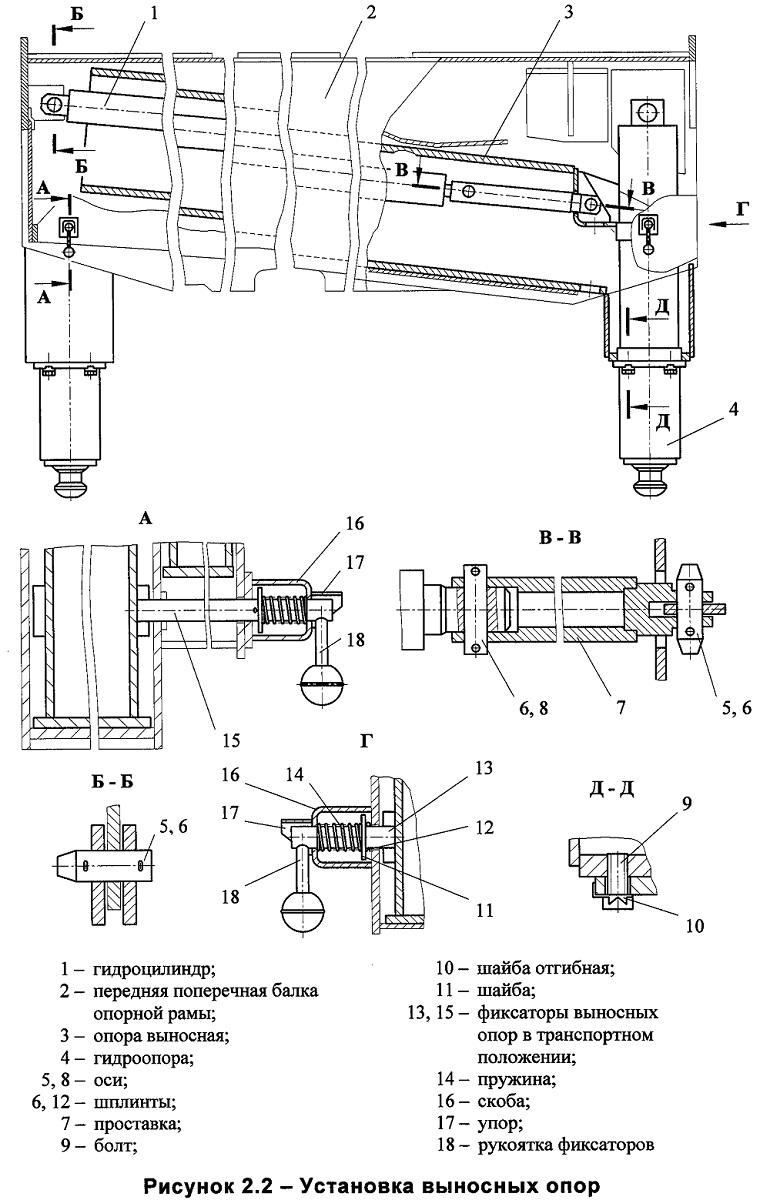

Рисунок 2.2 - Установка выносных опор автомобильного крана КС-45717А-1

1 - гидроцилиндр;

2 - передняя поперечная балка

опорной рамы;

3 - опора выносная;

4- гидроопора;

5, 8 - оси;

6, 12 - шплинты;

7 - проставка;

9- болт
10- шайба отгибная;

11 - шайба;

13, 15 - фиксаторы выносных опор в транспортном положении;

14- пружина;

16- скоба;

17 - упор;

18 - рукоятка фиксаторов
