1.5.3

Органы управления и приборы на опорной раме автомобильного крана КС-45717А-1





На задней поперечной балке опорной рамы расположены:

-двухпозиционный кран 1 (рисунок 1.7), предназначенный для переключения потока рабочей жидкости. При установке рукоятки двухпозиционного крана в положение I поток рабочей жидкости от насоса направляется к верхнему гидрораспределителю, управляющему исполнительными механизмами, а при установке в положение П - к нижнему гидрораспределителю, управляющему гидроцилиндрами выносных опор;

-указатель наклона 3, предназначенный для определения угла наклона крана при установке его на выносные опоры;

- гидрораспределитель 9, предназначенный для управления выносными опорами.

При переводе рукоятки 6 из нейтрального в нижнее положение происходит выдвижение всех выносных опор, а при переводе в верхнее положение - втягивание всех выносных опор.

При переводе рукояток 4, 5, 7 и 8 из нейтрального в нижнее положение происходит выдвижение штоков гидроопор, а при переводе в верхнее положение -втягивание штоков. Гидрораспределитель 9 позволяет производить одновременное выдвижение (втягивание) штоков нескольких гидроопор.







Органы управления и приборы на опорной раме автомобильного крана КС-45717А-1

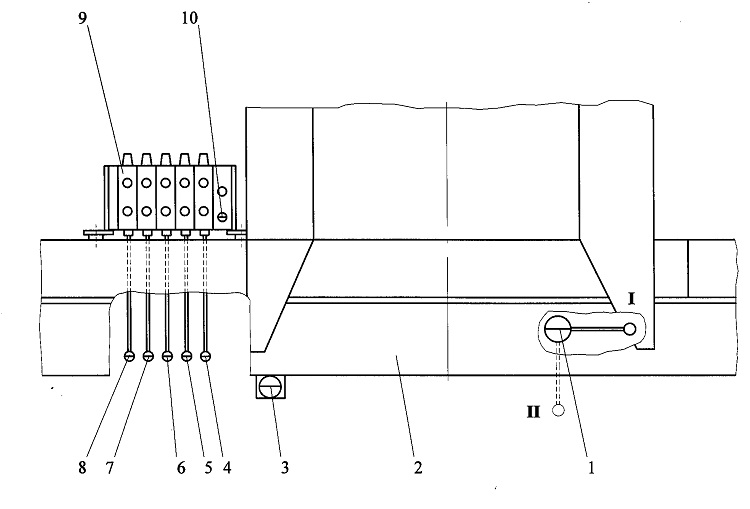

Рисунок 1.7 - Органы управления и приборы на опорной раме автомобильного крана КС-45717А-1

1 - двухпозиционный кран;

2 - задняя поперечная балка

опорной рамы;

3 - указатель угла наклона крана;

4 - рукоятка управления задней

правой гидроопорой;

5 - рукоятка управления передней

правой гидроопорой;
6 - рукоятка управления перемещением

выносных опор;

7 - рукоятка управления передней левой

гидроопорой;

8 - рукоятка управления задней левой

гидроопорой;

9 - гидрораспределитель нижний;

10-пробка
