КРАН ЗАТЯЖКИ КРЮКА АВТОМОБИЛЬНОГО КРАНА КС-3579

 (РИСУНОК В.28)

Кран затяжки крюка предназначен для ограничения усилия затяжки крюка в транспортном положении.

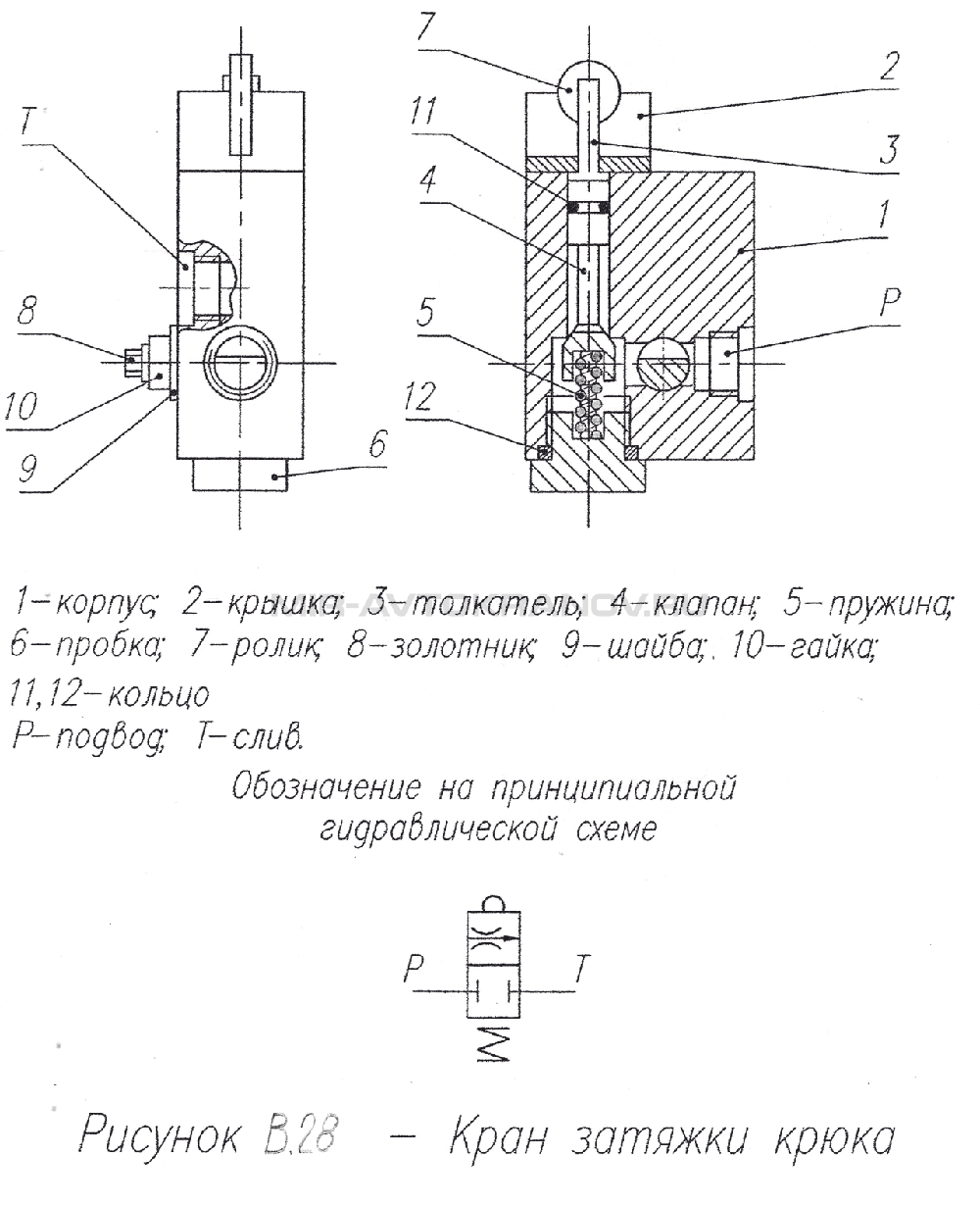

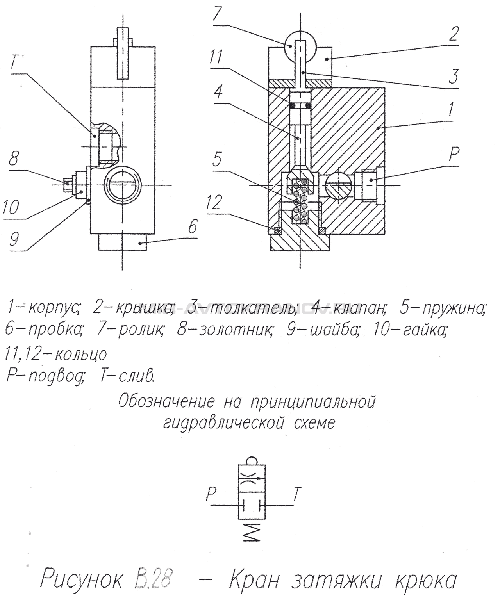

Рисунок В.28 Кран затяжки крюка

При установке стрелы на стойку болт, расположенный на оси подвеса стрелы, нажимает на ролик 7 толкателя 3, который, в свою очередь, отжимает клапан 4, пропускает рабочую жидкость из напорной магистрали гидромотора лебедки через отверстия “Р” и “Т” на слив в бак.
Необходимую величину давления затяжки крюка, т.е. перепад давлений между отверстиями “Р” и “Т” определяет положение золотника 8 в канале отверстия “Р”.

5.5.12

КРАН ДВУХПОЗИЦИОННЫЙ АВТОМОБИЛЬНОГО КРАНА КС-3579

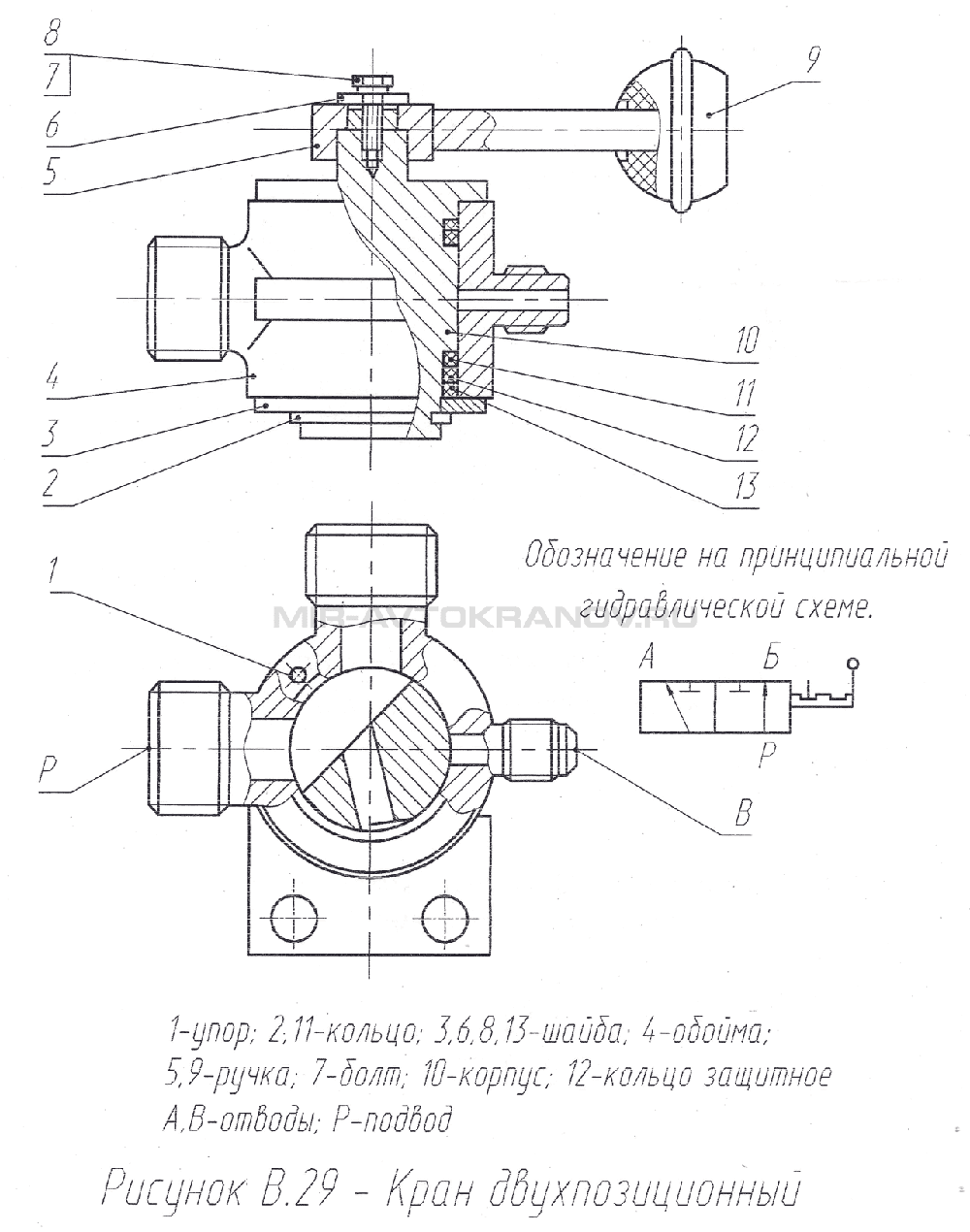

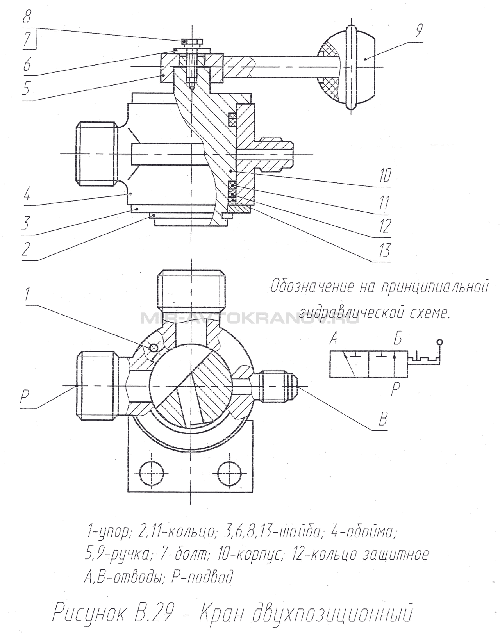

 (РИСУНОК В.29)

Двухпозиционный кран предназначен для переключения потока рабочей жидкости от насоса: либо для управления механизмами выносных опор, либо крановыми механизмами. Кран установлен на неповоротной части.
