7.8.13

РЕГУЛИРОВКА ТОРМОЗНЫХ КЛАПАНОВ 12, 15, 17 АВТОМОБИЛЬНОГО КРАНА КС-55727





 (РИСУНОК 25,31,36)

Регулировка тормозных клапанов  лебедки, гидроцилиндра подъема стрелы,  гидроцилиндра выдвижения секций стрелы производится следующим образом:

  • тормозной клапан лебедки.
    Поднимите лебедкой наибольший паспортный груз на высоту 0,2…0,5 м и ввертыванием (вывертыванием) регулировочного винта  добейтесь при включении лебедки плавного (без рывков) опускания груза;
  • тормозной  клапан гидроцилиндра подъема стрелы.
    Поднимите стрелу с грузом на крюке (величина груза должна соответствовать грузовой характеристике) и, ввертывая (вывертывая) регулировочный винт, добейтесь плавного (без рывков) опускания стрелы;
  • тормозной  клапан гидроцилиндра телескопической стрелы.
    Поднимите полностью втянутую стрелу в верхнее положение. Выдвиньте стрелу на 0,6…0,8 м с наибольшим грузом, с которым допускается выдвижение стрелы (1,5 т). Ввертыванием (вывертыванием) регулировочного винта добейтесь плавного (без рывков) втягивания секций стрелы.

Чрезмерная затяжка регулировочного винта  приводит к значительному повышению величины давления при работе с малыми грузами или пустого крюка, что приведет к снижению ресурса гидроагрегатов и повышенному расходу топлива.

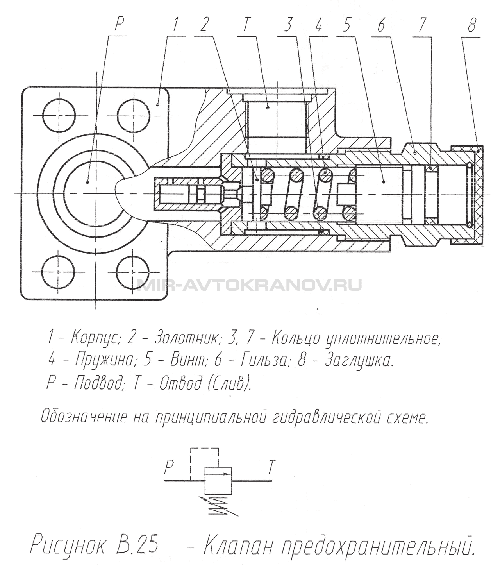

Рисунок В.25. Клапан предохранительный

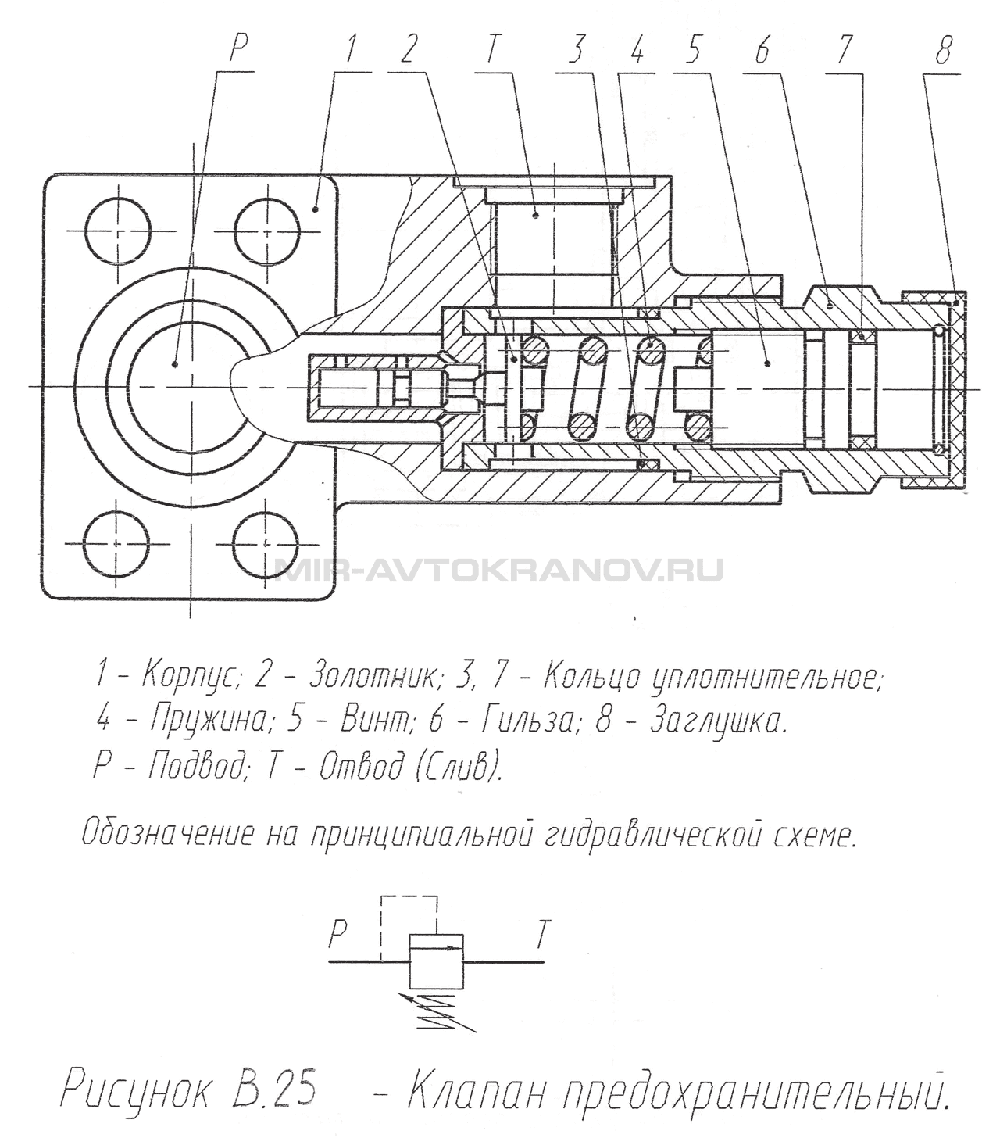

Рисунок В.25. Клапан предохранительный

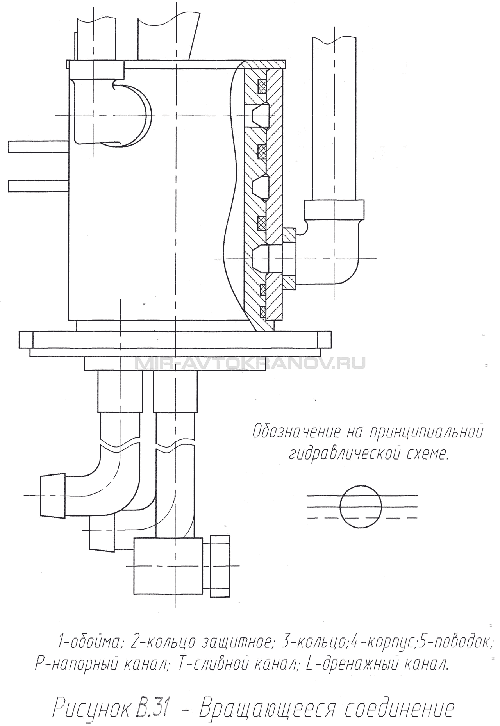

Рисунок В.31. Вращающееся соединение

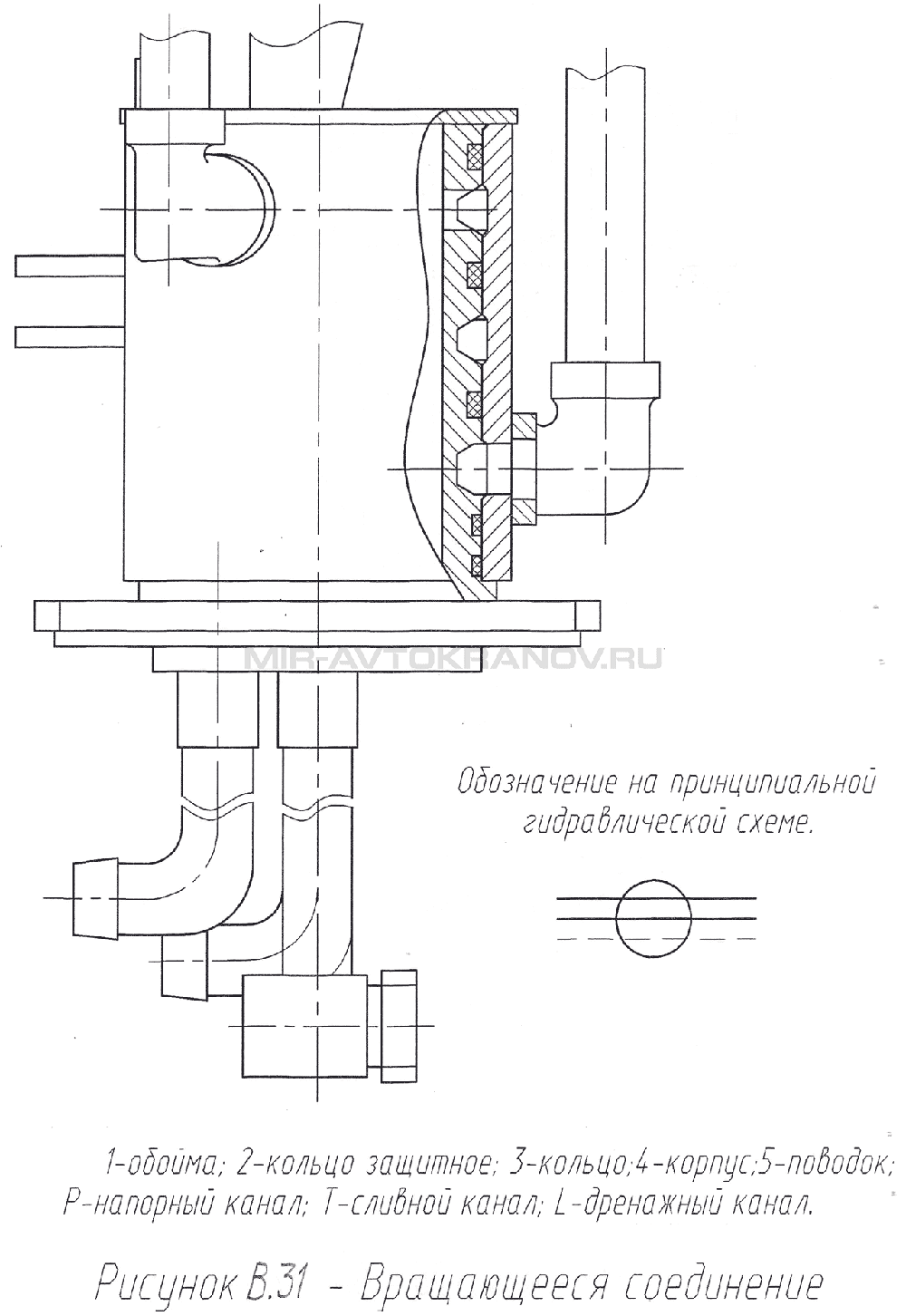

Рисунок В.31. Вращающееся соединение

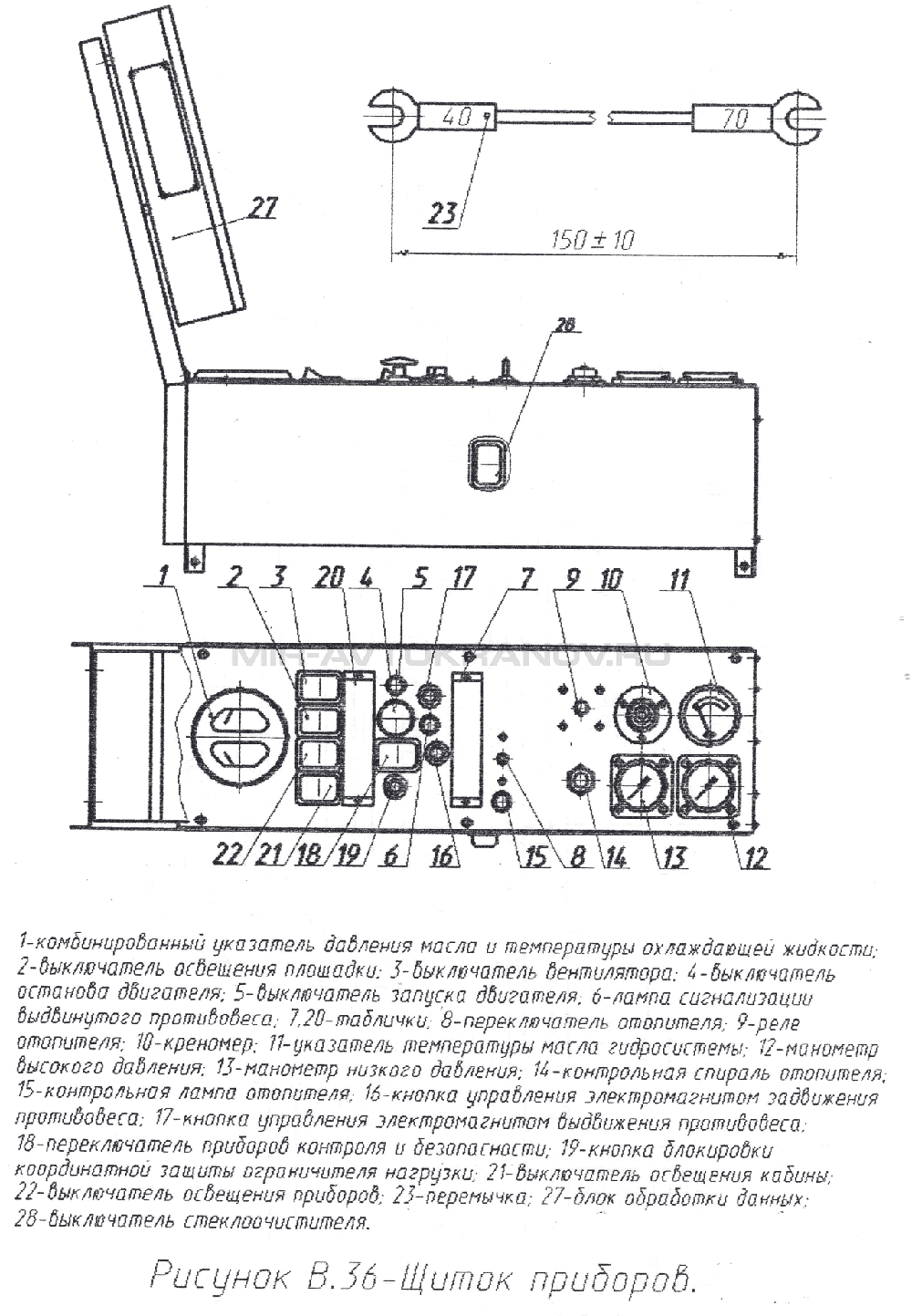

Рисунок В.36. Щиток приборов

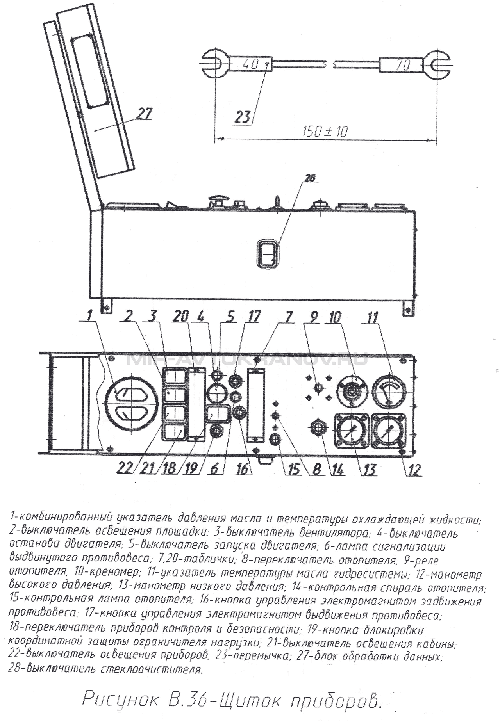

Рисунок В.36. Щиток приборов








7.8.14

РЕГУЛИРОВКА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИДРОРАСПРЕДЕЛИТЕЛЯ УПРАВЛЕНИЯ КРАНОВЫМИ ОПЕРАЦИЯМИ КРАНОВ КС-55727-5-22, КС-55727-6, КС-55727-7-22, КС-55727-8-22





Регулировка предохранительного клапана  производите в следующей последовательности:

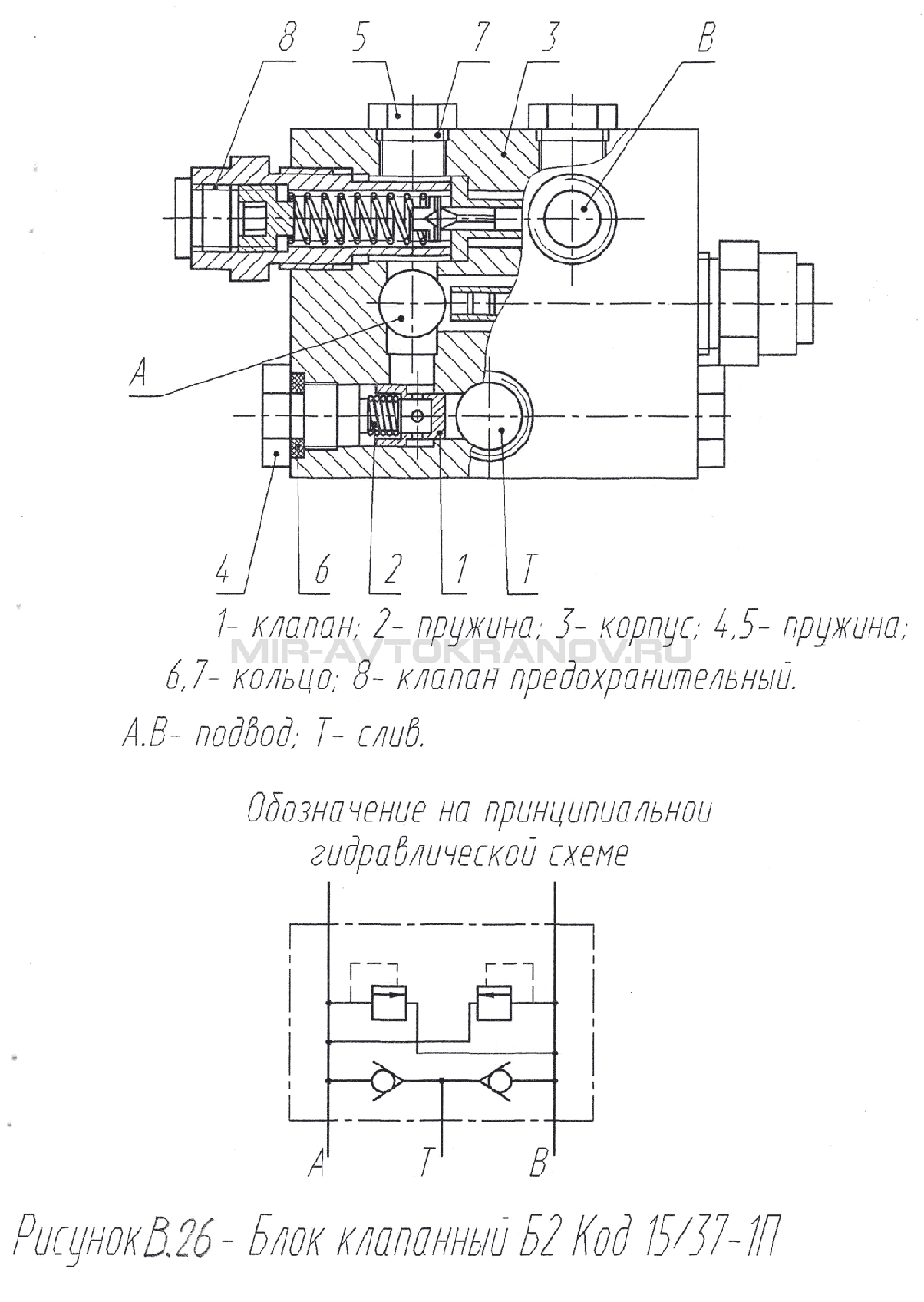

Рисунок В.26 Блок клапанный Б2 код 15/37-1П

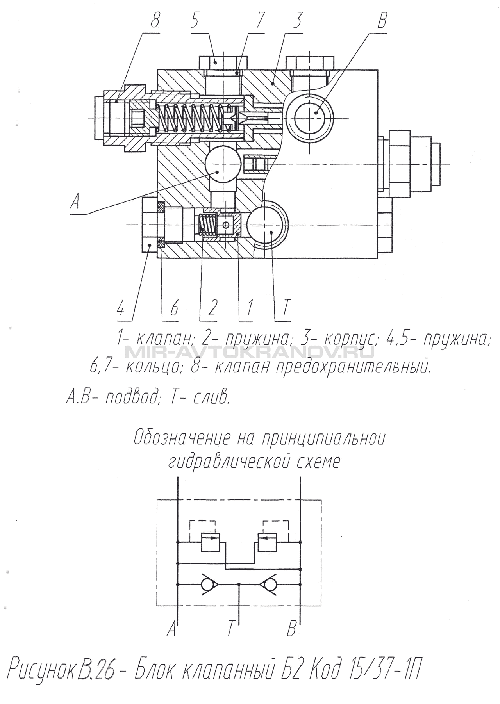

Рисунок В.26 Блок клапанный Б2 код 15/37-1П



  • установите педаль топливоподачи в кабине машиниста в положение, соответствующее холостым оборотам двигателя, а рукоятку трехходового крана  - в положение подачи рабочей жидкости на поворотную часть;
  • регулировочный винт клапана отверните на 2…4 оборота, предварительно сняв пломбу  и отпустив контргайку;
  • опустите полностью втянутую стрелу в крайнее нижнее положение и поверните назад по ходу крана;
  • удерживая рукоятку управления в положении на опускание стрелы, заворачивая винт  клапана, настройте клапан на давление  настройки 24 МПа по манометру в кабине машиниста;
  • застопорите винт  клапана гайкой.

После настройки клапана опломбируйте.
