РЕГУЛИРОВКА КЛАПАНОВ ПРЕДОХРАНИТЕЛЬНЫХ В ЛИНИИ МЕХАНИЗМА ТЕЛЕСКОПИРОВАНИЯ СТРЕЛЫ ГИДРОРАСПРЕДЕЛИТЕЛЯ УПРАВЛЕНИЯ КРАНОВЫМИ ОПЕРАЦИЯМИ

Настройка давления (17 МПа) на клапане производится при крайнем верхнем положении стрелы путем вращения регулировочного винта 4 на клапане (рисунки В.25, В.30). Настройка давления на клапане  (13 МПа) производится при крайнем  нижнем положении стрелы  путем вращения регулировочного винта 6  на клапане. Контроль по манометру  в кабине машиниста.

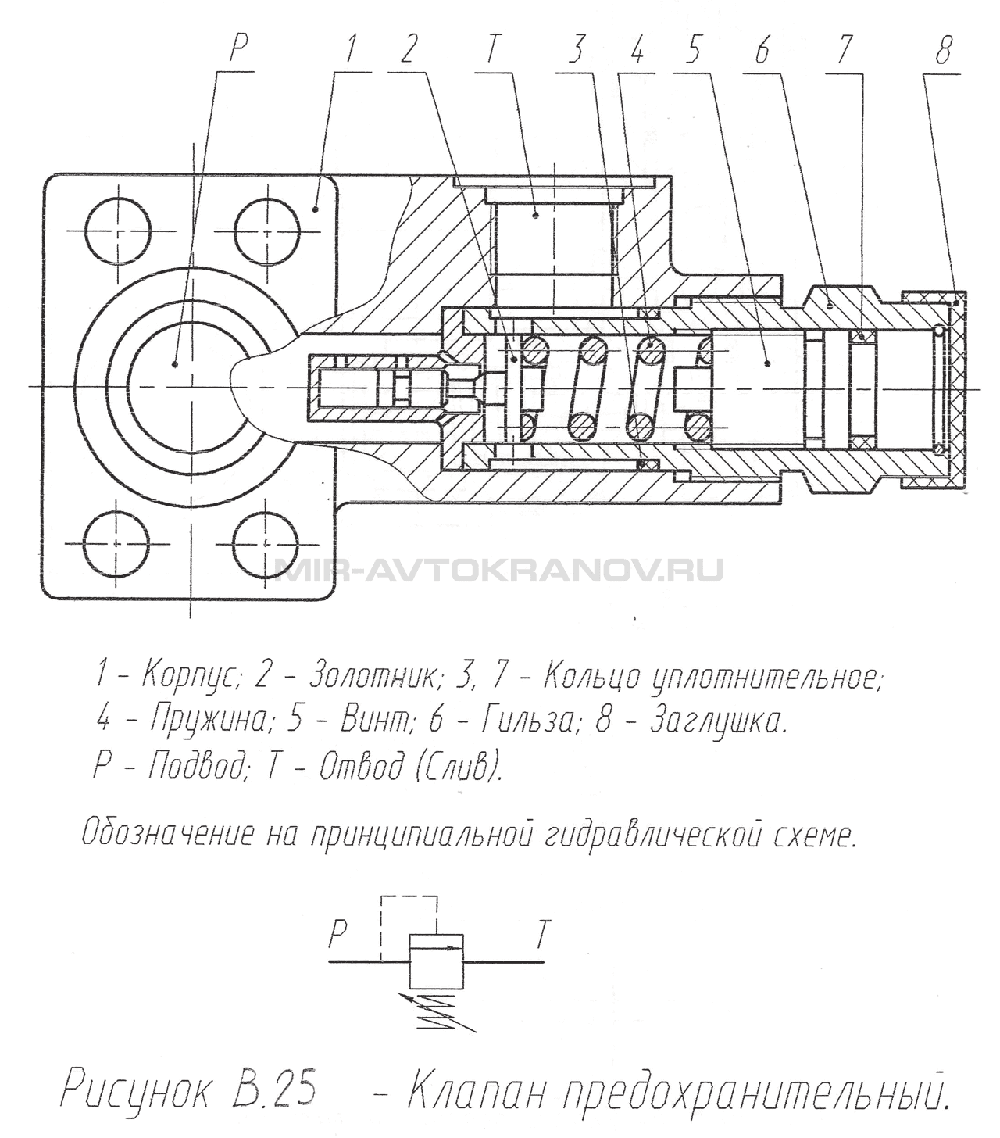

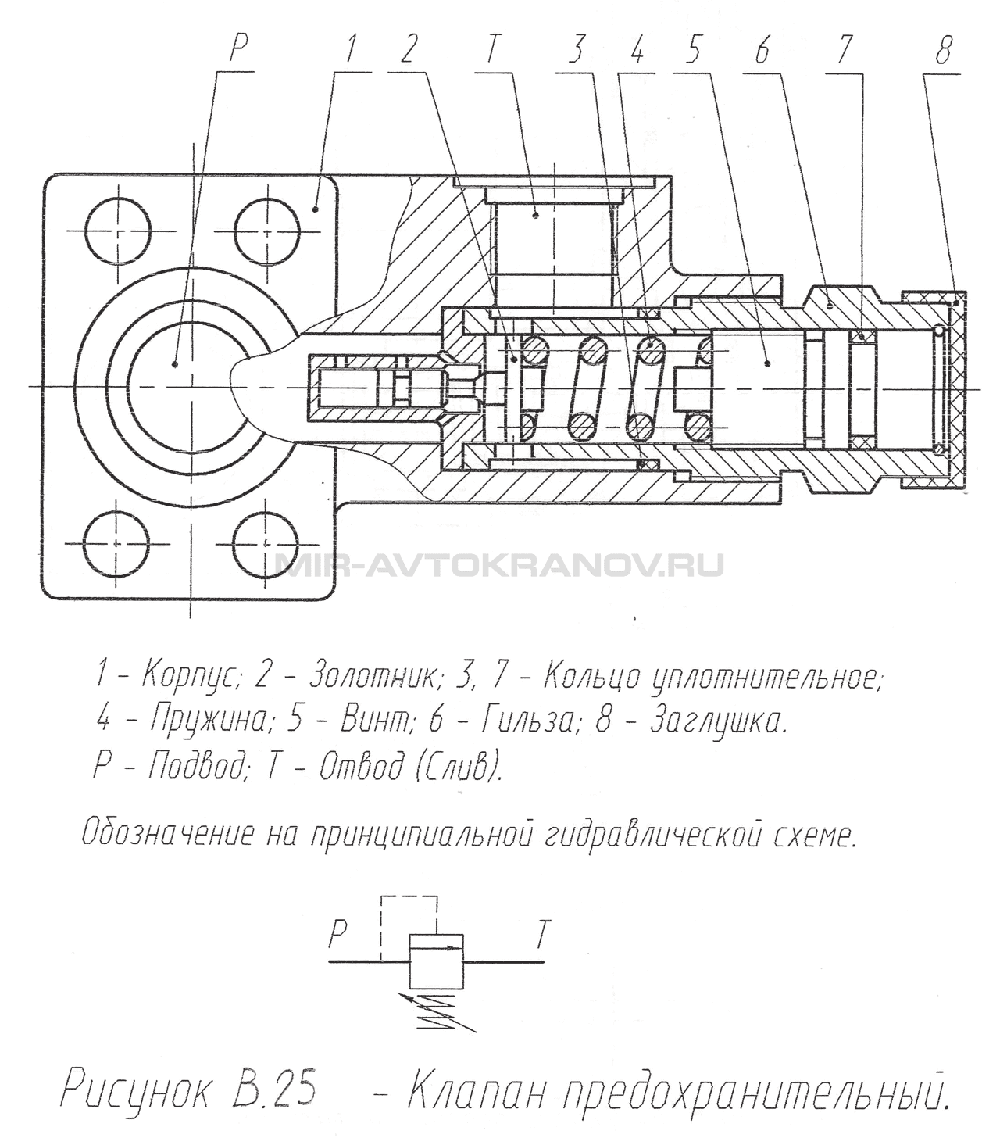

Рисунок В.25. Клапан предохранительный

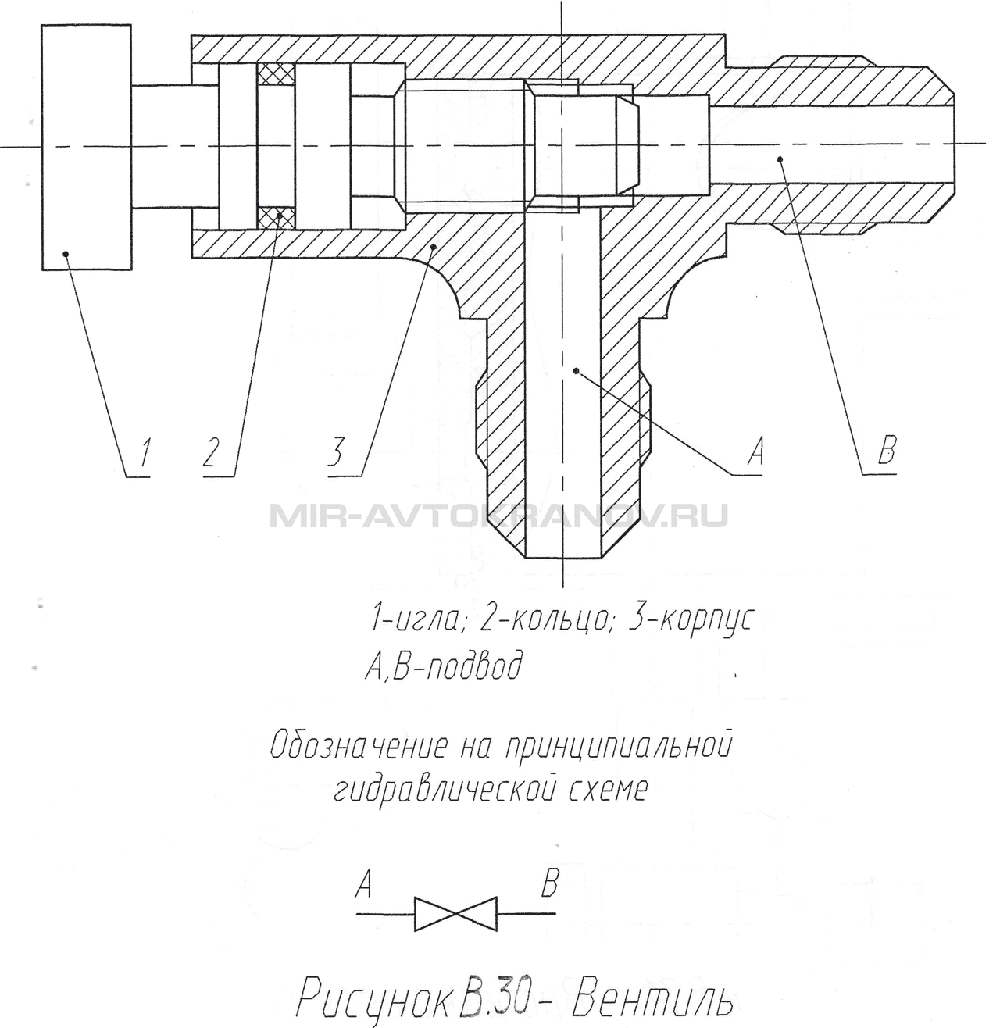

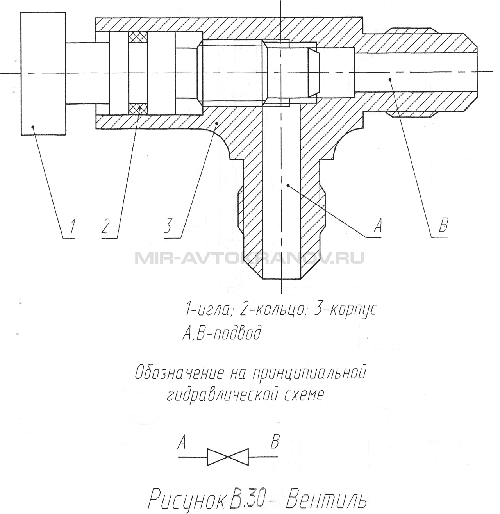

Рисунок В.30. Вентиль

После настройки клапана опломбируйте.

7.8.12

РЕГУЛИРОВКА БЛОКА КЛАПАННОГО МЕХАНИЗМА ТЕЛЕСКОПИРОВАНИЯ СТРЕЛЫ АВТОМОБИЛЬНОГО КРАНА КС-55727

Регулировка дифференциального клапана  блока клапанного (рисунок В.40)  проводится винтом 2.  При завертывании винта перепад давления  повышается, при вывертывании – уменьшается.  Винт фиксируется контрогайкой 3 и закрывается  колпачком  1.

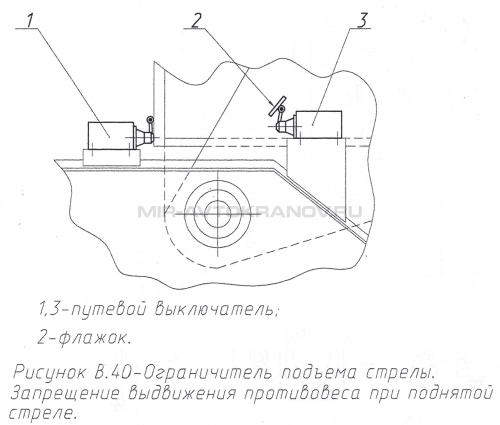

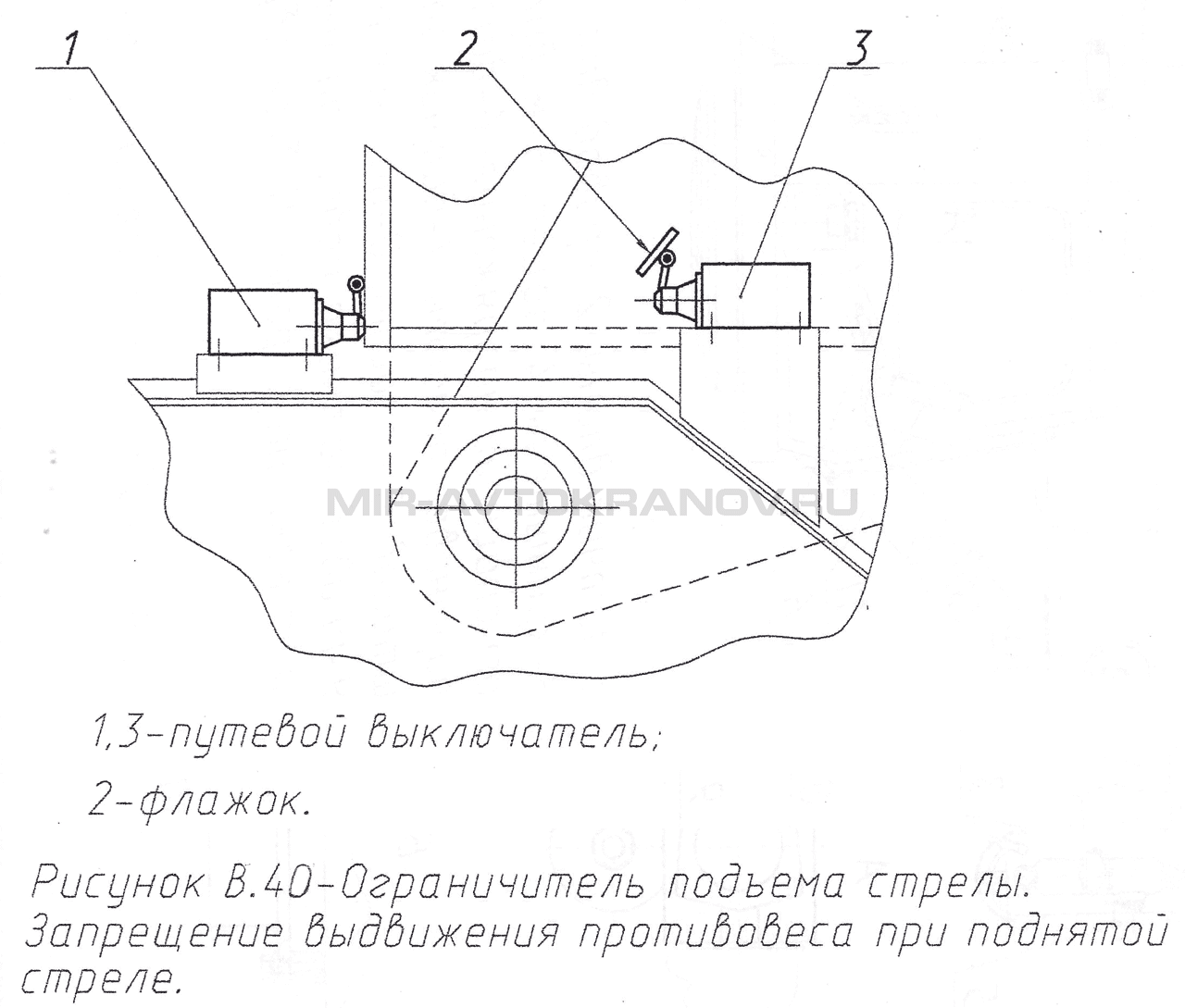

Рисунок В.40. Ограничитель подъема стрелы. Запрещение выдвижения противовеса при поднятой стреле

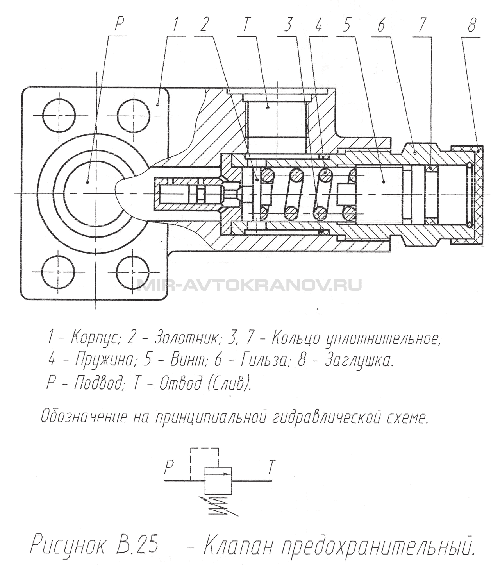

Рисунок В.25. Клапан предохранительный

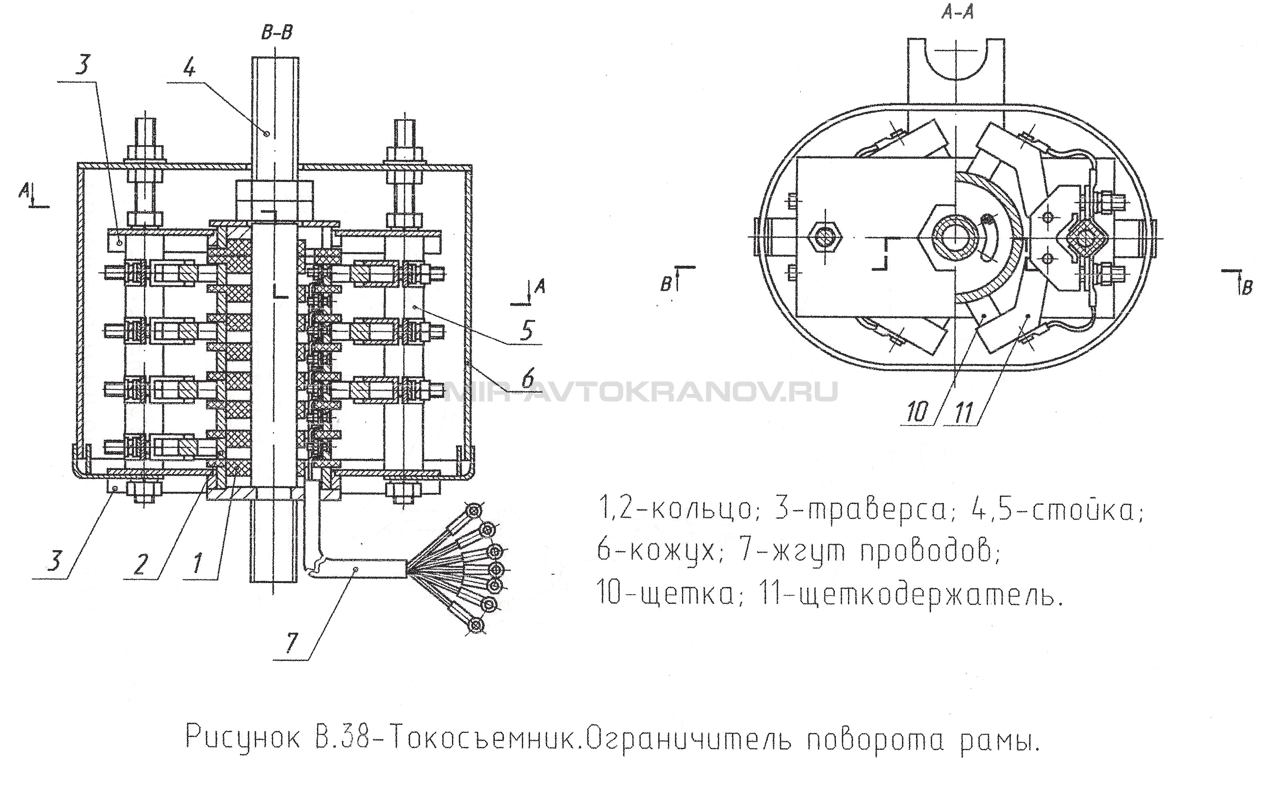

Рисунок В.38. Токосъемник. Ограничитель поворота рамы

После регулировки клапан должен быть опломбирован.
