7.6.5
ПОРЯДОК СНЯТИЯ ПОКАЗАНИЙ С РЕГИСТРАТОРА ПАРАМЕТРОВ АВТОМОБИЛЬНОГО КРАНА
КС-55727
7.6.5.1
ПОРЯДОК СНЯТИЯ ПОКАЗАНИЙ С РЕГИСТРАТОРА ПАРАМЕТРОВ ОГРАНИЧИТЕЛЯ НАГРУЗКИ
ОНК 160 АВТОМОБИЛЬНОГО КРАНА КС-55727
7.6.5.1.1 ОБЩИЕ ПОЛОЖЕНИЯ
Снятие показаний телеметрической памяти производится инженерно-
техническим работником по надзору за безопасной эксплуатацией
грузоподъемных машин в присутствии работника, ответственного за
содержание грузоподъемных машин в исправном состоянии и машиниста крана.
Встроенный в ограничитель нагрузки крана обеспечивает регистрацию
(запись) , первичную обработку и хранение Служебной информации ( в том
числе и об организации, производившей программирование прибора),
оперативной и долговременной информации о параметрах работы Крана ( в
том числе об интенсивности его эксплуатации) в течение всего срока
службы ОНК.
Порядок работы с РП (далее по тексту – РП) (методика и режимы считывания
и обработки информации из РП на компьютере) изложен в инструкции по
считыванию и оформлению информации регистратора параметров
ЛГФИ.301412.101 И1, поставляемой потребителю совместно со считывателем
телеметрической информации СТИ-3 по отдельному заказу.
Регистратор параметров крана конструктивно размещен на плате контроллера
блока отображения информации (БОИ) ограничителя ОНК-160.
Считывание информации о контролируемых параметрах крана с инфракрасного
порта БОИ в СТИ-3 производится через окно, находящееся на лицевой панели
БОИ. Назначение и размещение элементов индикации и органов управления на
лицевой панели БОИ приведено в руководстве по эксплуатации ограничителя
ОНК-160 и на рисунке 53 настоящего РЭ.
Для считывания информации с РП необходимо следующее оборудование:
-
IBM-PC совместимый ПК с операционной системой WINDOWS любой версии,
порт USB;
-
принтер, обеспечивающий распечатку информации на листах бумаги
формата А4;
-
считыватель телеметрической информации СТИ-3.
-
жгут из комплекта считывателя для обеспечения подключения
считывателя к ПК);
-
компакт-диск (сompact disc reсordable) с исполняемым файлом
“ONK160.exe” и файлом конфигурации “ONK160.key” программы анализа
телеметрической информации;
Адресное пространство РП условно разбито на две области:
-
первая область предназначена для регистрации величины и длительности
статических и динамических нагрузок в течение всего срока службы
крана;
-
вторая область предназначена для регистрации информации о включениях
механизмов крана, текущих параметрах и длительности операций,
выполненных краном в течение последних четырех часов его работы.
Информация, считанная с РП, может быть использована как при анализе
аварийных ситуаций, так и при определении степени износа крана.
7.6.5.1.2 ТРЕБОВАНИЯ К КОНФИГУРАЦИИ ПЕРСОНАЛЬНОГО КОМПЬЮТЕРА
Операционная система WINDOWS любой версии, объем ОЗУ не менее 64 Мбайт,
наличие порта USB.
В рабочей директории должны находиться исполняемые файлы программы
анализа (считывания и расшифровки) содержимого РП:
-
«ONK160.exe» (исполняемый файл);
-
«ONK160.hlp» (файл справки).
7.6.5.1.3 МЕТОДИКА СЧИТЫВАНИЯ ТЕЛЕМЕТРИЧЕСКОЙ ИНФОРМАЦИИ АВТОМОБИЛЬНОГО
КРАНА КС-55727
Считывание
информации с РП в САИ-3
Подать питание на ограничитель ОНК-160.
Нажать на БОИ кнопку МЕНЮ (рисунок 53).
Нажимая кнопки «▼» и «▲», выбрать пункт «Считывание РП» на индикаторе
БОИ.
Нажать кнопку МЕНЮ. На индикатор БОИ выдастся сообщение «Считывание РП.
Ожидание начала».
Для считывания информации с РП в САИ-3 необходимо расположить окно САИ-3
напротив окна БОИ на расстоянии 10-30 cм, нажать и удерживать кнопку
включения питания.
В процессе считывания (порядка 120-300 с) на индикатор БОИ должно
выдаваться сообщение «Считывание РП. Передача … », слева на нижней
строке индикатора должен отображаться текущий номер i считываемого блока
информации от i = 0 до i = 8255, а на САИ-3 мигать зеленый индикатор.
По окончании считывания информации с РП в САИ-3 на индикатор БОИ должно
выдаться сообщение «i = 8255 повторов = 0 норма». После этого следует
отпустить кнопку включения питания.
Считывание
информации с САИ-3 в персональный компьютер
Включите компьютер и установите среду WINDOWS.
Вставьте компакт-диск с программой в «карман» ПК.
Создав директорию «RP-ONK» («РП-ОНК», — рекомендуемое название) на одном
(любом) из жестких дисков ПК, скопируйте в нее содержимое компакт-диска.
В случае необходимости установить драйвер, поставляемый в комплекте с
САИ-3.
Выньте компакт-диск из «кармана» ПК.
В директории «RP-ONK» с исполняемыми файлами программы запустить на
исполнение файл «ONK160.exe» [Установить маркер (курсор) на имя файла
«ONK160.exe» и нажать клавишу ENTER или кнопку BUT1 «мышки»].
На панели инструментов открывшегося окна нажать кнопку ФАЙЛ.
Подключите САИ-3 к компьютеру. Выполняя указания программы произведите
считывание информации. Подробное описание изложено в инструкции по
считыванию и оформлению информации регистратора параметров САИ-3.
После считывания информации с САИ-3 в ПК на экране дисплея откроется
окно «Сохранение». В этом окне необходимо присвоить имя сохраняемому
файлу и определить директорию, в которой будет храниться данный файл.
Для сохранения информации нажать кнопку «Сохранить».
На экране откроется окно «Информация об операторе» содержащее вопросы к
пользователю (оператору) компьютера. Ответьте на все запросы ПК,
подтверждая каждый ответ нажатием клавиши ENTER. После ответа на все
запросы (после заполнения всех строк окна) нажмите кнопку ОК.
Анализ
информации
Нажать в отображаемом окне кнопку «Тип крана» и выбрать (путем нажатия
на соответствующую кнопку) тип крана (башенный, стреловый или мостовой),
содержимое регистратора параметров которого анализируется.
Нажать кнопку «Основная информация».
При нажатии кнопки «Служебная» откроется окно (см. рисунок 60), в
котором содержится информация:
-
об операторе;
-
о кране и ограничителе;
-
о режимах работы и ресурсе крана;
-
о времени работы механизмов крана;
-
о датах снятия информации с РП ограничителя (крана).

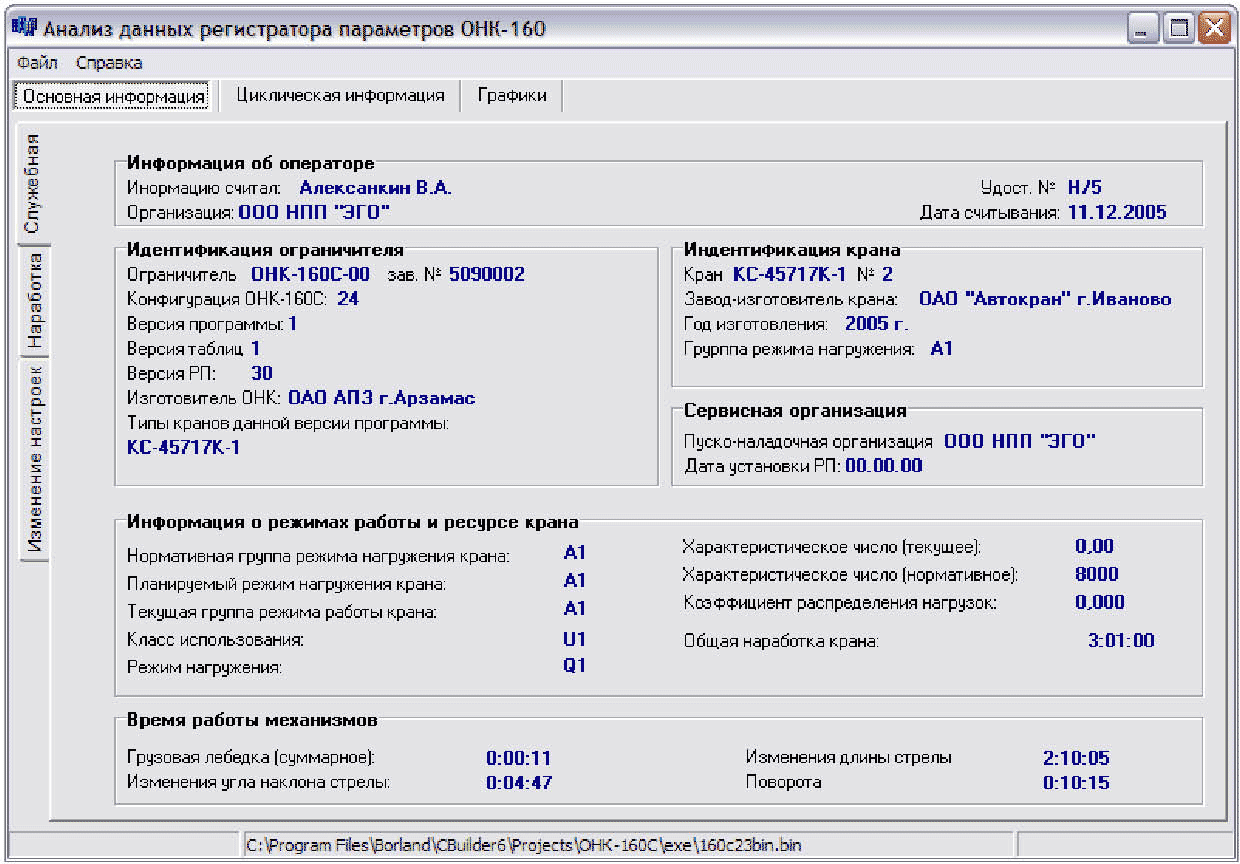

Рисунок 60. Содержание окна «Основная информация» регистратора
параметров
При нажатии кнопки «Наработка» откроется окно, в котором содержится
информация о степени загрузки и количестве циклов нагружения крана (по
диапазонам момента М), накапливаемая в РП ограничителя в течение всего
срока эксплуатации крана.
Нажать кнопку «Циклическая информация».
При нажатии кнопки «Общая» (см. рисунок 61) в открывшемся окне выдается
информация о текущих (в реальном масштабе времени) рабочих параметрах
крана (о скорости ветра, угле азимута, угле наклона и вылете стрелы,
массе поднимаемого груза и др.).
При нажатии кнопки «Перегрузки» выдается информация о дате и времени
перегрузки крана, значениях перегруза (в том числе максимального) и
вылета.

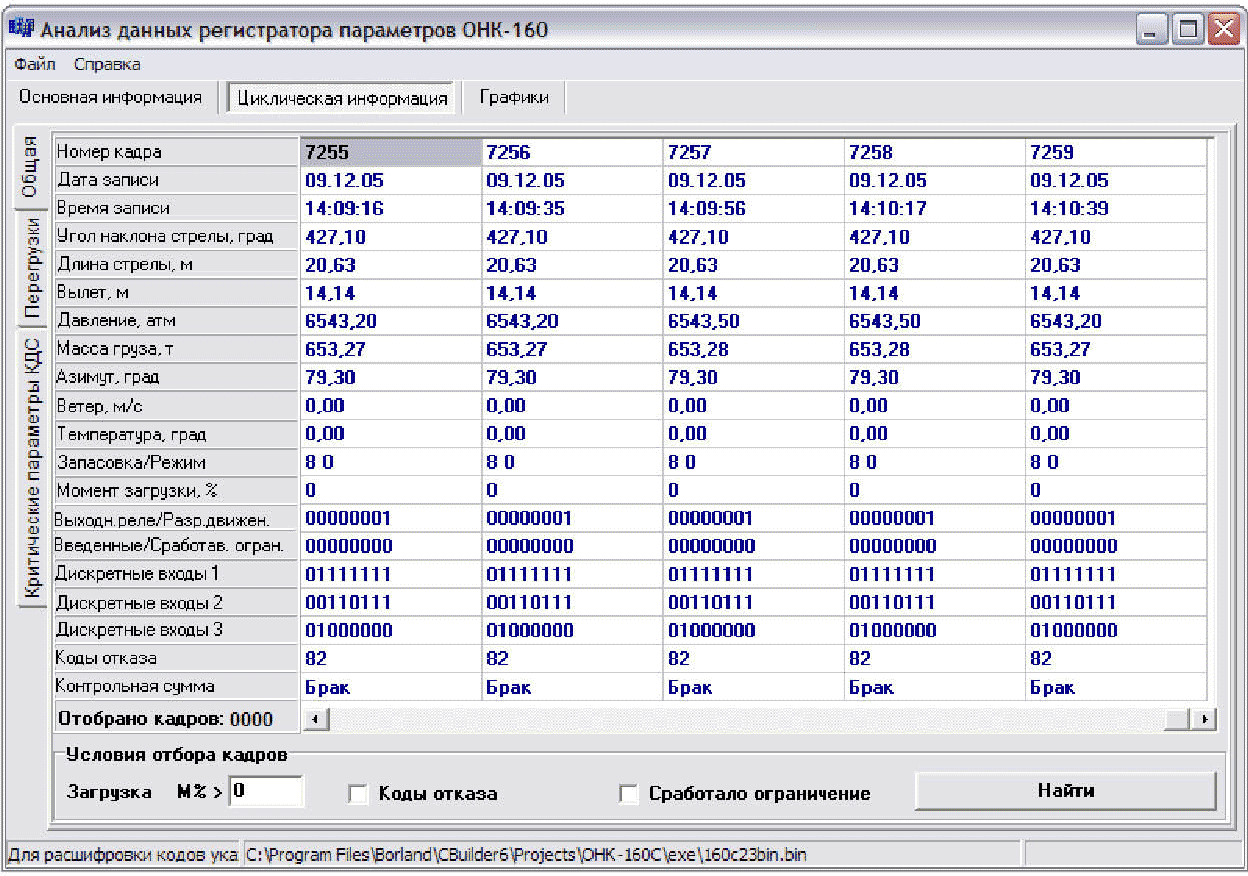

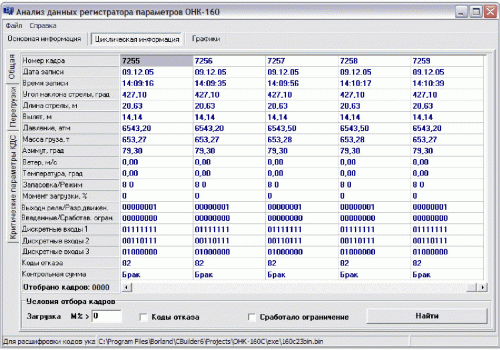

Рисунок 61. Содержание окна «Циклическая информация» регистратора
параметров
Нажать кнопку «Графики».
Нажимая кнопку «Параметры», можно построить графики изменения основных
параметров крана за интересующий пользователя интервал времени [M(t), Q(t),
R(t), L(t) и др.].
Если при работе в окне «Графики» требуется увеличить масштаб
анализируемого графика, необходимо выделить левой кнопкой «мышки»
участок, который надо развернуть на экране дисплея с целью более
подробного его рассмотрения.
Действия (не указанные выше) по дальнейшему анализу информации РП
производить согласно указателям на значках меню, выдаваемого на экран
дисплея, а также (при необходимости) руководящими указаниями в подменю
«Помощь».
7.6.5.2 ПОРЯДОК СНЯТИЯ ПОКАЗАНИЙ С РЕГИСТРАТОРА ПАРАМЕТРОВ ОГРАНИЧИТЕЛЯ
НАГРУЗКИ ОГМ 240 АВТОМОБИЛЬНОГО КРАНА КС-55727
Регистратор параметров.
Память регистратора состоит их трех областей, предназначенных для
хранения:
-
оперативной информации;
-
информации о перегрузках крана;
-
долговременной информации.
Оперативная информация и информация о перегрузках состоит из набора
записей, каждая из которых включает в себя:
-
дату и время записи;
-
массу груза;
-
степень загрузки крана;
-
максимально допустимую массу груза для текущего вылета;
-
угол наклона стрелы;
-
вылет;
-
высоту подъема оголовка стрелы;
-
угол поворота платформы крана;
-
код стрелового оборудования;
-
кратность запасовки полиспаста;
-
состояние об опорном контуре;
-
информация о сработавших ограничениях;
-
состояние дискретных входов и выходов;
-
факты принудительного снятия ограничения. Запись оперативной
информации производится с периодом от 1 до 25 с. Период записи
зависит о степени загрузки крана, при максимальной загрузке крана –
период минимальный , при минимальной загрузке – период максимальный.
Запись информации о перегрузках производится длин раз за цикл, при этом:
-
степень загрузки крана должна быть более 10%;
-
сохраняется информация соответствующая максимальной степени загрузки
крана в течение цикла.
Долговременная информация включает в себя:
-
общую наработку крана в моточасах;
-
суммарное число поднятых грузов;
-
характеристическое число;
-
номер крана и номер прибора безопасности;
-
дату установки прибора безопасности на кран.
Дополнительная информация о регистраторе памяти, анализ и оформления
данных изложены в инструкции по считыванию регистратора памяти из
комплекта эксплутационной документации ограничителя нагрузки.
