ЗАМЕНА РАБОЧЕЙ ЖИДКОСТИ И УДАЛЕНИЕ ВОЗДУХА (АВТОМОБИЛЬНЫЙ КРАН КС-55727)
5.5.3.1 РАБОЧАЯ ЖИДКОСТЬ
Рабочая жидкость, применяемая в гидросистеме, служит не только для
приведения в действие гидроагрегатов, но, одновременно, смазывает и
охлаждает детали насоса, гидромоторов и др. гидроаппаратуры гидросистемы.
Поэтому загрязнение масла механическими примесями или влагой вызывает
повышенный износ трущихся пар и может вывести гидроаппаратуру из строя.
В таблицах 5.7,5.8,5.9 приведены уточненные данные по маслам,
применяем в гидросистеме крана
ТАБЛИЦА 5.7 – ХАРАКТЕРИСТИКИ РАБОЧЕЙ ЖИДКОСТИ
Наименование параметра
Значение
Класс чистоты по ГОСТ 17216-2001
12
Кинематическая вязкость, мм(сСт)
- оптимальная
20-35
- максимальная пусковая
1500
- минимальная кратковременная
25
Температура эксплуатации, °С максимальная/минимальная
+75/-40

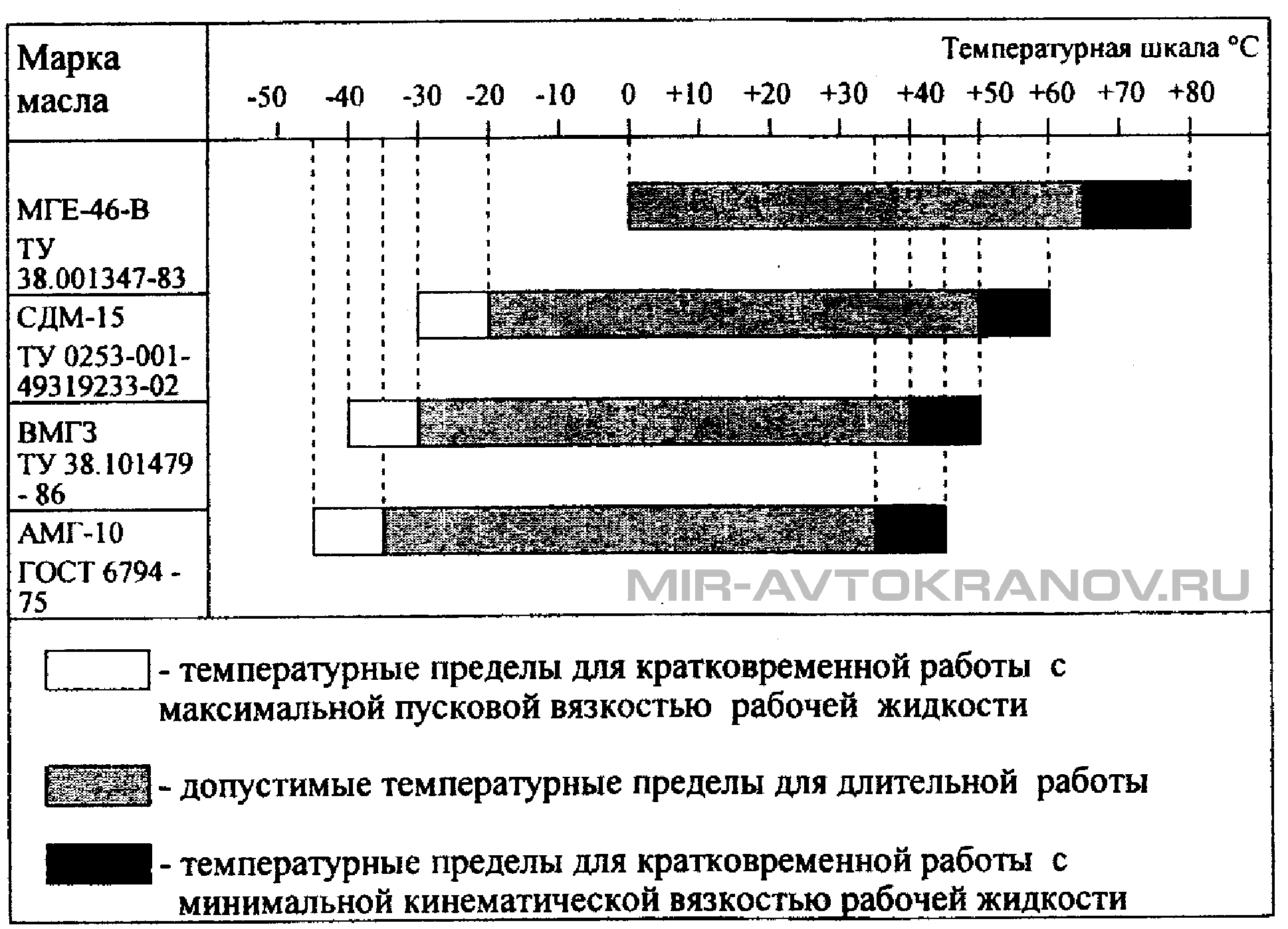

Таблица-схема 5.8 – Допустимые температурные пределы работы рабочих
жидкостей
ТАБЛИЦА 5.9 - РАБОЧИЕ ЖИДКОСТИ, РЕКОМЕНДУЕМЫЕ ДЛЯ ПРИМЕНЕНИЯ
Марка масла
Обозначение
по ГОСТ 17479.3-85
17479.4-87
ISO – класс вязкости/группа по DIN 51524
VG15/HVLP
VG15/HVLP
VG15/HVLP
VG15/HVLP
Всесезонно ТНК Гидравлик HVLP 32
Зимние ВМГЗ
ТУ 38.101479-00
МГ-15-В(с)
SHELL
Tellus
OiLsT-15
МГЕ-10А
ГОСТ 38.01281-82
МГ-15-В
MOBIL
DTE 11M
Заменитель
АМГ-10
МГ-15.Б
CASTROL
Hyspin AWH15
ГОСТ 6794-75*
АУП
SHELL
Tellus
OiLsT-15
ТУ38.1011258-89
МГ-46-В
MOBIL
DTE 22
Летние
СДМ-15
ТУ 0253-001-49319233-2002
(Фирма ЗАО «СДМ
Запчасть–Сервис»)
МГЕ-46-В
ТУ 38.001347-83
Заменитель
И-30А
ГОСТ 20799-88
И-Г-А-46
CASTROL
Hyspin
AWS 22
SHELL
Tellus
OiLsT-46
SHELL
Tellus
OiLs-46
MOBIL
DTE 15
MOBIL
DTE 15
CASTROL
Hyspin
AWH 46
CASTROL
Hyspin
AWS 46
* - только для районов особо сурового климата
Категорически запрещается смешивать масла
Хранить масло следует в чистой опломбированной таре, и иметь документ о
соответствии его стандарту или техническим условиям.
5.5.3.2
ПЕРИОДИЧНОСТЬ ЗАМЕНЫ РАБОЧЕЙ ЖИДКОСТИ АВТОМОБИЛЬНОГО КРАНА КС-55727
При использовании рекомендованных рабочих жидкостей применение
антиокислительных, антипенных и других присадок улучшает их
эксплуатационные свойства.
Замену рабочей жидкости в гидросистеме первый раз производить при втором
техническом обслуживании (ТО-2), т.е. через 600 часов по счетчику
моточасов, учитывающему работу двигателя.
В дальнейшем замену рабочей жидкости производить через каждые 3600-4000
часов в зависимости от теплового режима, но не реже 1 раза в 2 года.
В случае применения заменителей рабочей жидкости сроки их замены
уменьшаются в 2-3 раза в зависимости от условий эксплуатации.
При этом необходимо своевременно заменять зимние марки летними и,
наоборот, с обязательной промывкой гидросистем.
Один раз в неделю перед пуском гидропривода необходимо брать пробу из
бака и при наличии воды в рабочей жидкости произвести внеочередную
замену масла.
Слитую из системы рабочую жидкость разрешается подвергать очистке и
регенерации и использовать ее для дальнейшей эксплуатации.
5.5.3.3
ЗАПРАВКА ГИДРОСИСТЕМЫ РАБОЧЕЙ ЖИДКОСТЬЮ АВТОМОБИЛЬНОГО КРАНА КС-55727
Заправка гидросистемы рабочей жидкостью производится через крышку
встроенного фильтра гидробака.
При заправке необходимо:
заполнить бак рабочей жидкостью до уровня верхней метки
маслоуказателя;
заполнить трубопроводы, гидроаппаратуру и гидроцилиндры рабочей
жидкостью на малых оборотах двигателя поочередным включением
золотников распределителя;
произвести дозаправку бака по маслоуказателю (гидроцилиндры выносных
опор, подъема и выдвижения секций стрелы должны быть втянуты).
В случае замены рабочей жидкости необходимо выполнить следующее:
прогреть рабочую жидкость гидросистемы крана до температуры 20…30 °С
включением крановых механизмов;
привести кран в транспортное положение (крюковая подвеска не
зачалена, свободно висит на канатах);
слить рабочую жидкость через сливное отверстие гидробака в тару с
биркой, указывающей, что она отработана;
промыть гидросистему. Для чего заправить гидробак чистой рабочей
жидкостью, соответствующей температурному режиму работы крана, и,
поочередным включением золотников гидрораспределителей, выполнить
вхолостую все операции, после чего промывочную жидкость слить;
заменить фильтроэлементы сапуна и встроенного фильтра
залить в гидробак свежую рабочую жидкость той марки, которой промыта
гидросистема, до верхней метки маслоуказателя;
заполнить гидросистему при холостых оборотах двигателя поочередным
включением всех золотников гидрораспределителей;
дозаправить гидробак по указателю уровня.
После замены рабочей жидкости необходимо произвести удаление воздуха из
гидросистемы.
5.5.3.4
УДАЛЕНИЕ ВОЗДУХА ИЗ ГИДРОСИСТЕМЫ АВТОМОБИЛЬНОГО КРАНА КС-55727
При заправке гидросистемы рабочей жидкостью, при работе на кране с
заниженным уровнем жидкости в баке, при нарушении герметичности
гидросистемы (утечке жидкости), при ремонтах, связанных с разъединением
соединений в гидросистему проникает воздух, вредно действующий на
гидросистему, и может привести к аварийной ситуации.
Наличие воздуха в гидросистеме недопустимо.
Для удаления воздуха необходимо осуществить следующее:
произвести многократное выдвижение и втягивание на полный ход штока
каждого гидроцилиндра (8…10 раз), произвести рабочие операции
лебедкой и механизмом поворота без груза (при необходимости доливать
рабочую жидкость);
резьбовые соединения трубопроводов к манометрам, преобразователям
давления ограничителя грузоподъемности и к односторонним
гидроцилиндрам тормозов ослабить до появления течи рабочей жидкости
и вновь их затянуть.
Фильтроэлемент предназначен для одноразового пользования. Загрязненные
фильтроэлементы подлежат замене при загорании контрольной лампы
загрязнения фильтра в кабине водителя при проверке через 2…3 часа работы
крана или достижении давления в сливной магистрали по показанию
манометра в кабине машиниста (0,4+0,05) МПа [(4,08+0,51) кгс/см2],
но не реже ТО-2.
На автокране установлен фильтроэлемент RE 125 СV фирмы SOFIMA.
Поставщики:
ООО «Гидротехсервис» г. Минск. Тел (+375) 17-509-30-90
ЗАО «ГидроПак Силовые Системы» 111024, Москва, шоссе Энтузиастов, 17
Тел (095) 785-47-58, (095) 785-47-59, (095) 788-66-57, (095) 785-47-56.
Фильтроэлементы фирмы SOFIMA взаимозаменяемы с фильтроэлементами других
известных производителей: STAUFF, Argo, Eppensteiner, Internoman, Hydac,
Pal,l MP Filtri, Mahle, Purolartor.
