5.5.2

ОСОБЕННОСТИ СМАЗКИ РЕДУКТОРОВ ЛЕБЕДКИ И МЕХАНИЗМА ПОВОРОТА АВТОМОБИЛЬНОГО КРАНА КС-55727

5.5.2.1 ТРЕБОВАНИЯ К МАСЛУ АВТОМОБИЛЬНОГО КРАНА КС-55727

Шестерни и подшипники планетарного редукторов смазываются разбрызгиванием масла, находящегося в корпусе. Используйте масло с противозадирными присадками соответствующее нормам SAE 80W/90 и SAE 85W/140 стандартов MIL-L-2105C и API GL5. Харак-теристики масла указаны в таблице 5.7
Максимальная температура масла не должна превышать 85-90°С.
Для температуры окружающей среды от -40ºС до +20ºС следует использовать масло “Transaxle shell” SAE 75W/90. Технические характеристики приведены в таблице 5.6.
Для температуры окружающей среды от -10ºС до +30ºC следует использовать масло “Shell Spirax HD” SAE 80W/90. Характеристики масла указаны в таблице 5.6.
Для температуры окружающей среды от +20ºС до +45ºС следует использовать масло “Shell Spirax HD” SAE 85W/140.

ТАБЛИЦА 5.6 -  ТРЕБОВАНИЯ К МАСЛУ

5.5.2.2 ЗАЛИВКА СМАЗОЧНОГО МАСЛА В РЕДУКТОР ЛЕБЕДКИ АВТОМОБИЛЬНОГО КРАНА КС-55727

Проверьте, чтобы ось редуктора находилась в горизонтальном положении.
Поверните корпус редуктора так, чтобы заливная горловина была вверху на вертикальной оси крышки корпуса (рисунок 58).
Вывинтите две пробки  из отверстий 1 и 2 и заполните корпус редуктора маслом через верхнее отверстие 1, пока масло не начнет вытекать из отверстия 2, расположенного на уровне горизонтальной оси крышки редуктора.
Масло до заливки в гидросистему должно храниться в чистой, герметично закрытой таре. Наличие документа о соответствии масла стандарту или техническим условиям обязательно. Заливать масло в гидросистему необходимо с помощью фильтрующих устройств с тонкостью очистки 10 мкм. Объем смазочного масла в редукторе – 3,0±10% л.

5.5.2.3 СЛИВ МАСЛА ИЗ КОРПУСА РЕДУКТОРА ЛЕБЕДКИ АВТОМОБИЛЬНОГО КРАНА КС-55727

Поворачивайте корпус редуктора до тех пор, пока сливное отверстие не будет находиться в самом нижнем положении на вертикальной оси крышки корпуса редуктора (рисунок 58). Вывинтите две пробки и слейте смазочное масло. Чтобы облегчить опорожнение корпуса редуктора необходимо сливать теплое масло.

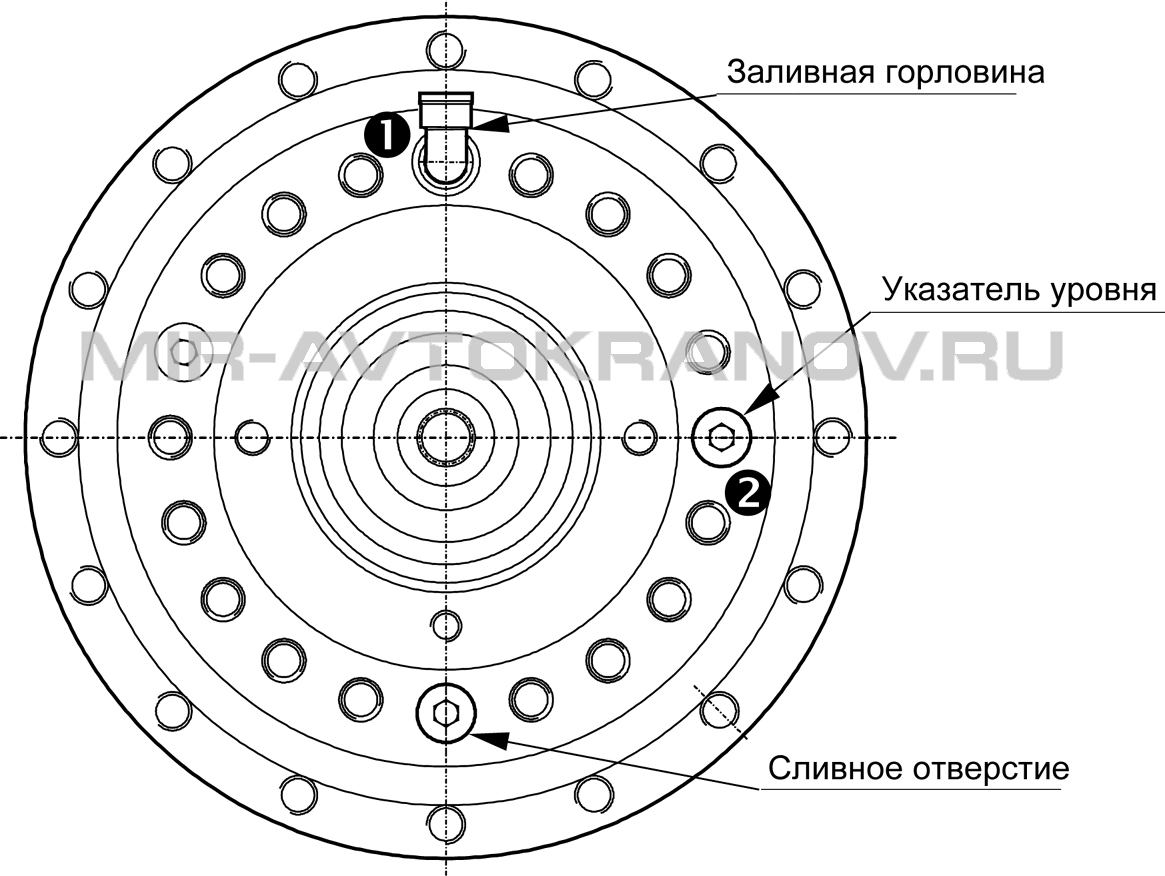

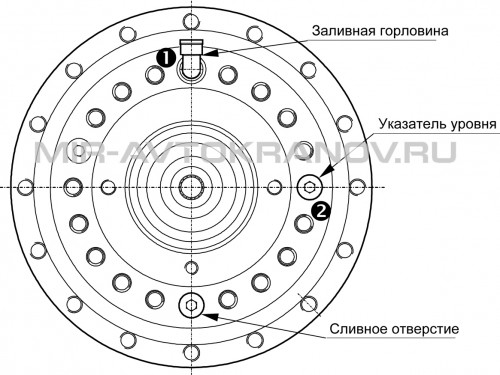

Рисунок 58 - Схема залива и слива масла из редуктора лебедки и контроля уровня

5.5.2.4.

ЗАЛИВКА СМАЗОЧНОГО МАСЛА В РЕДУКТОР МЕХАНИЗМА ПОВОРОТА АВТОМОБИЛЬНОГО КРАНА КС-55727

Подсоедините заливное устройство к отверстию 3 (рисунок 59). Вывинтите пробку  из отверстия 1 и заполните корпус редуктора маслом, указанным в п.5.5.2.1 через верхнее отверстие 3, до тех пор пока масло не начнет вытекать из отверстия 1.

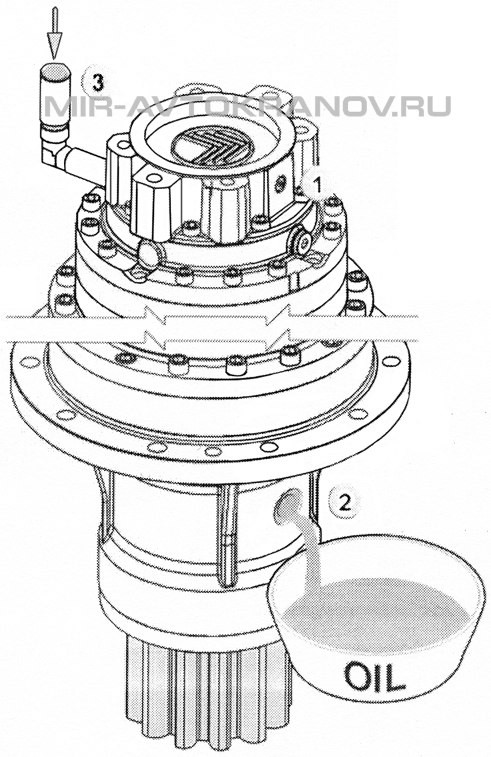

Рисунок 59 - Схема залива и слива масла из редуктора механизма поворота, контроля уровня масла

Масло до заливки в гидросистему должно храниться в чистой, герметично закрытой таре. Наличие документа о соответствии масла стандарту или техническим условиям обязательно.
Заливать масло в корпус редуктора необходимо с помощью фильтрующих устройств с тонкостью очистки 10 мкм.
Объем смазочного масла в редукторе – 7,0±10% л.

5.5.2.5 СЛИВ МАСЛА ИЗ КОРПУСА РЕДУКТОРА АВТОМОБИЛЬНОГО КРАНА КС-55727

Вывинтите пробку из отверстия 2 (см. рисунок 59) и дайте маслу стечь в специальную емкость для сбора масла. Чтобы облегчить опорожнение корпуса редуктора рекомендуется сливать теплое масло.
