2.5.8.

СОЕДИНЕНИЕ ВРАЩАЮЩЕЕСЯ АВТОМОБИЛЬНОГО КРАНА КС-55727



Вращающееся соединение предназначено для передачи рабочей жидкости под давлением к механизмам, расположенным на поворотной части крана. Вращающееся соединение имеет три канала: “Т”- сливной; “Р”- напорный; “L”- дренажный.
Подвижная часть соединения (цилиндр 2) приводится во вращение поворотной рамой через поводок 6. Неподвижная часть (сердцевина 4) крепится к неповоротной части крана. Для разделения каналов в сердцевине 4 размещены уплотнения 3.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Условный проход, мм 25
Давление рабочей жидкости, МПа в напорном канале
- номинальное 16
- максимальное 21
Давление рабочей жидкости, МПа в сливном канале
- максимальное 1
Давление рабочей жидкости, МПа в дренажном канале
- максимальное 1
Максимальный расход рабочей жидкости, л/мин
- в напорном канале 160
- в сливном канале 300
- в дренажном канале 30
Частота вращения обоймы относительно сердцевины, с-1 (об/мин)
- номинальная 0,033 (2)
- максимальная 0.066 (4)

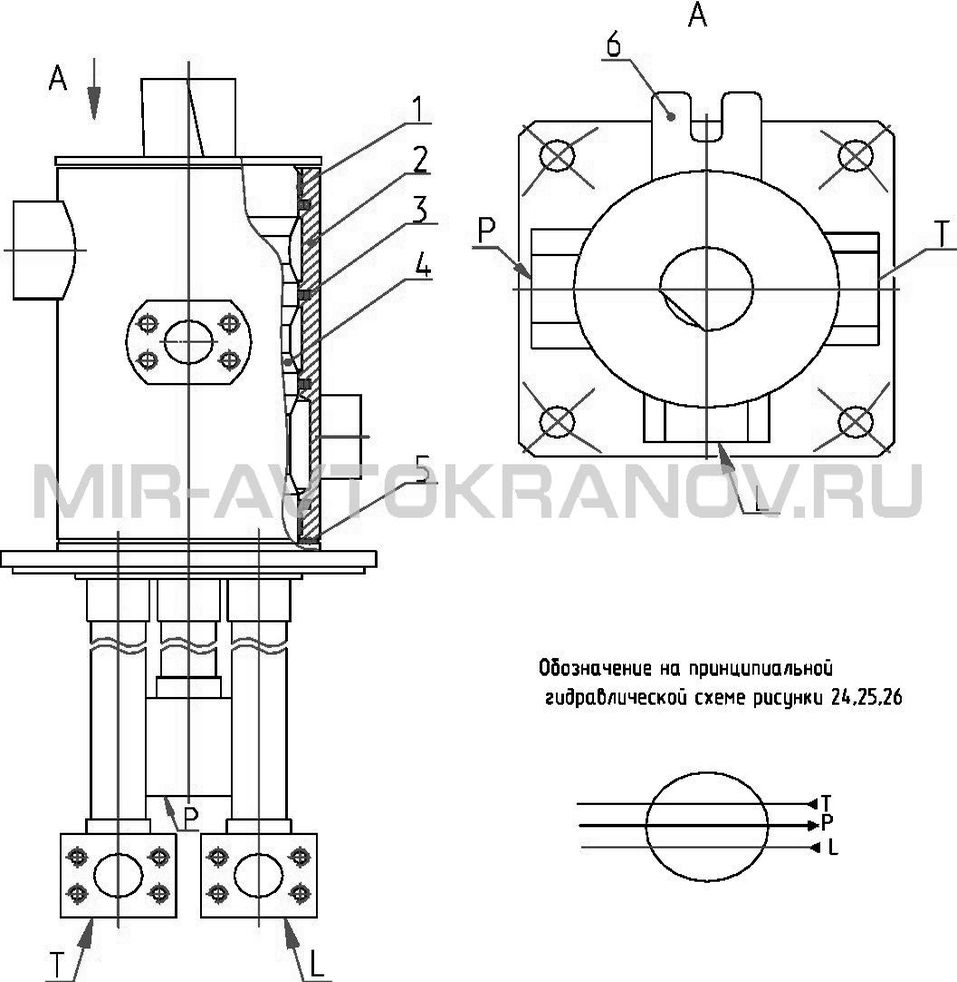

Рисунок 32 – Соединение вращающееся

Рисунок 32 – Соединение вращающееся



1 – кольцо опорное; 2 – цилиндр; 3 – уплотнение; 4 – сердце-вина;  5 – кольцо
опорное; 6 – поводок
Р – напорный канал; Т – сливной канал; L – дренажный канал







2.5.9 КЛАПАН ТОРМОЗНОЙ КТ16Т6М АВТОМОБИЛЬНОГО КРАНА КС-55727





 (РИСУНОК 24)





Клапан тормозной  применяется для влияния  на скорость цилиндра выдвижения секций стрелы независимо от нагрузки (предотвращение опережения).  Клапан  выполняет  также функцию запорного в случае разрушения трубопроводов.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Условный проход, мм 16
Давление в линиях управления А и В 32
Давление регулирования (линия Х), МПа
- давление регулирования 2,0…3,5
- максимальное 32
Давление открывания регулирующего клапана при движении от линии А к линии В, МПа 0,3
Расход рабочей жидкости, л/мин
- номинальный 160
- максимальный 200
Отношение площадей гнезда декомпрессора к площади основного управляющего поршня 1:13
Внутренние утечки, см3/мин 0,5

Конструкция клапана  аналогична приведенной на рисунке 31 и отличается трубным монтажом вместо фланцевого. Регулировочный винт  предназначен  для разблокирования клапана  при аварийном складывании крана (см. раздел 6.2).
