2.5.6.

ГИДРОРАСПРЕДЕЛИТЕЛЬ РГМ22ТДИ 4Х АВТОМОБИЛЬНОГО КРАНА КС-55727

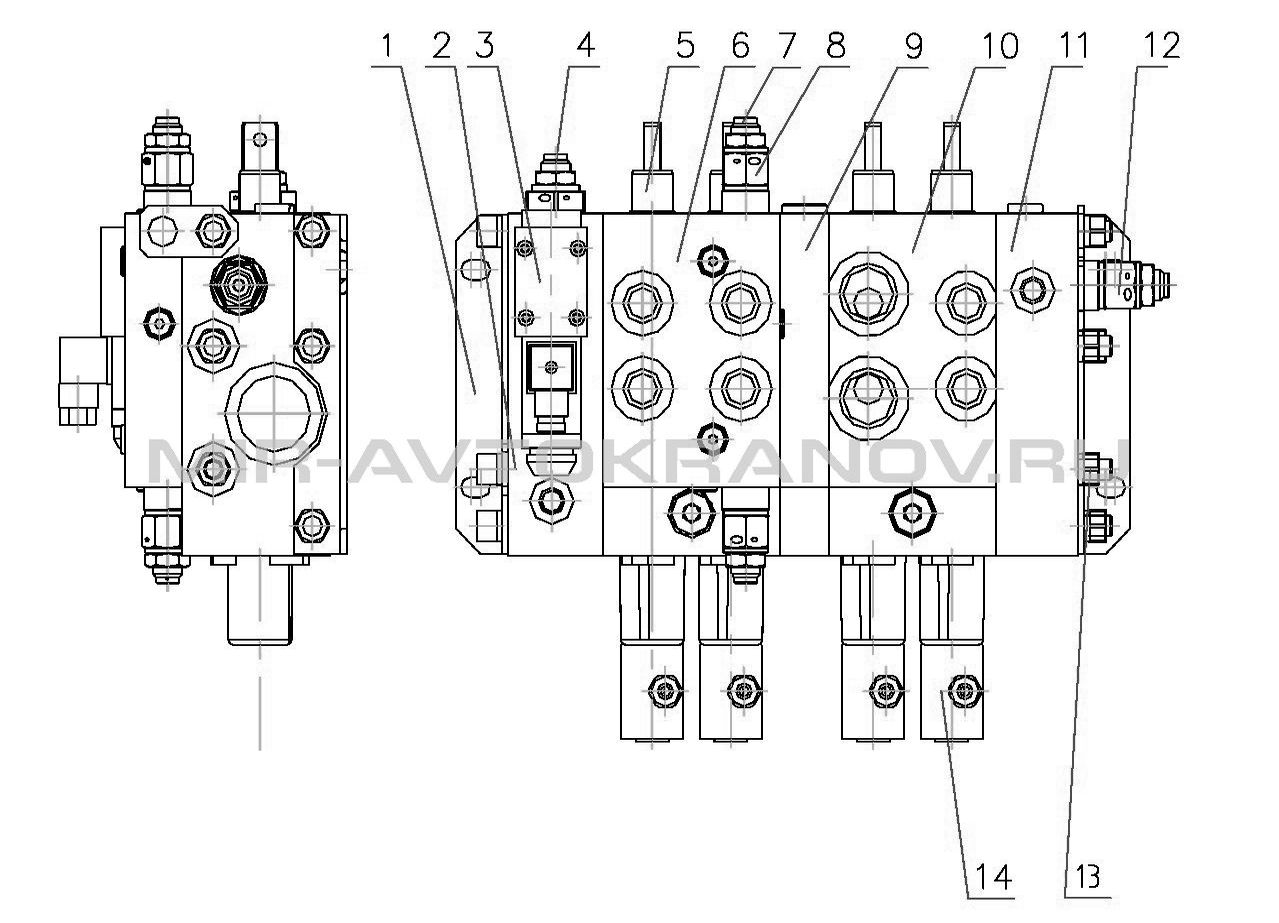

Рисунок 30 – Гидрораспределитель РГМ22ТДИ 4Х

Рисунок 30 – Гидрораспределитель РГМ22ТДИ 4Х



Обозначение на схеме гидравлической принципиальной поворотной части рисунок 25

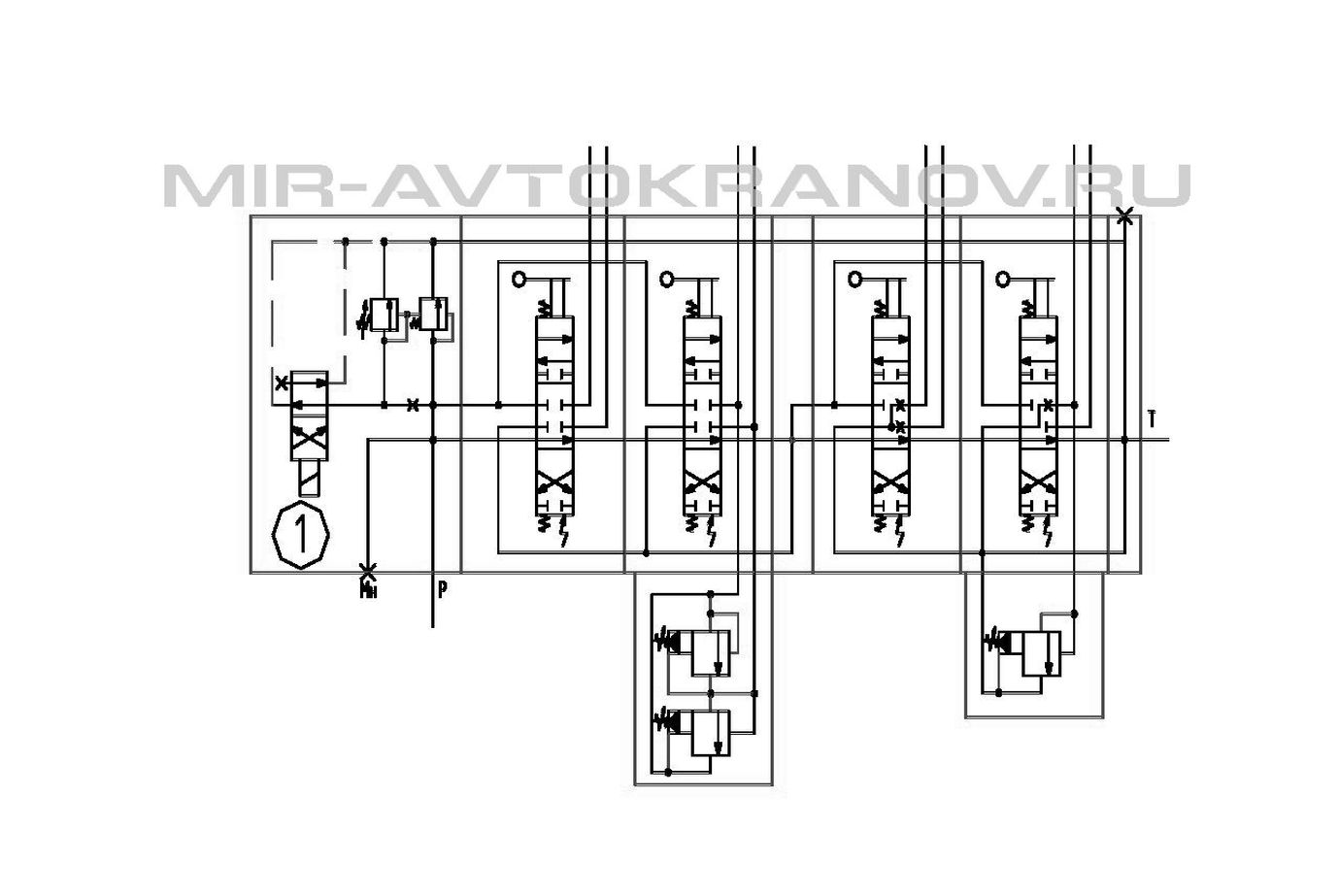

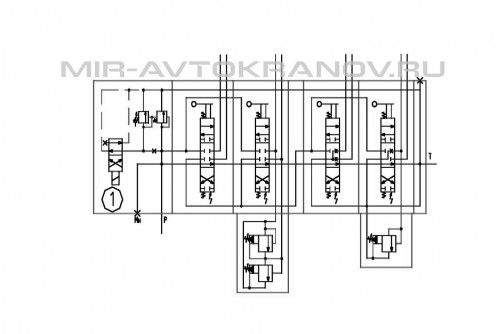

Рисунок 25 – Схема гидравлическая принципиальная поворотной части (фрагмент)

Рисунок 25 – Схема гидравлическая принципиальная поворотной части (фрагмент)



1 – кронштейн крепления распределителя; 2 – секция напорная; 3 – клапан предохранительный ; 4 – винт регулировочный; 5 – ось; 6 – секция рабочая; 7 –  винт регулировочный; 8 – блок клапанный; 9 – секция промежуточная ; 10 – секция рабочая; 11 – секция сливная; 12 – клапан предохранительный; 13 – шпилька; 14 – датчик положения

Гидрораспределитель РГМ22ТДИ 4Х  – трехпозиционные золотниковые, секционные с ручным управлением предназначены для управления гидромоторами лебедки и механизмами поворота, а также цилиндрами механизмов изменения вылета и выдвижения стрелы.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Давление на входе, МПа
- номинальное 25
- максимальное 32
Максимально допустимое давление на выходе (на сливе), Мпа 2,5
Максимальный расход рабочей  жидкости, л/мин подводимый в линию Р 160
Внутренние утечки жидкости, см3/мин 150

Гидрораспределитель имеет напорную секцию 1, двух  рабочих секций 6, 10 и сливную секцию 11. Секции скреплены между собой шпильками 13 и уплотнены кольцами.   На рабочих секциях 6  установлен блоки клапанный 8. Винты регулировочные предназначены для регулировки  предохранительных клапанов распределителя  (см. раздел  «Регулировка и настройка»).
