Консольные краны можно разделить на стационарные на колонне, настенные передвижные поворотные и неповоротные и велосипедные, передвигающиеся по одному рельсу, уложенному на полу цеха.

Эти краны предназначены для обслуживания площадей, расположенных непосредственно вдоль кранового пути.

Механизм передвижения этих кранов может иметь одно или оба колеса ведущими.

Консольные краны могут быть поворотными и неповоротными. У неповоротных кранов вылет изменяют с помощью грузовой тележки или тали, передвигающейся по консоли крана, а у поворотных кранов — поворотом консоли и передвижением крана.

В качестве примера на рис. 1.36 показан общий вид настенного консольного передвижного неповоротного крана грузоподъемностью 5 т, вылетом 4 м. Вертикальная рама 2 решетчатого типа выполнена из швеллеров; консоль состоит из двух балок, по которым передвигается типовая крановая тележка 1; механизм передвижения крана имеет одно ведущее колесо. Верхние и нижние горизонтальные ролики 3 служат для удержания крана на крановой балке.

На рис. 1.37 показан настенный консольный передвижной поворотный кран. В тележке крана 4 жестко установлена колонна 7, относительно которой поворачивается консоль крана 3. Механизм подъема груза 2 расположен на консоли. Оба ходовых колеса 5 являются ведущими. Верхние 1 и нижние 6 горизонтальные ролики удерживают кран от опрокидывания.

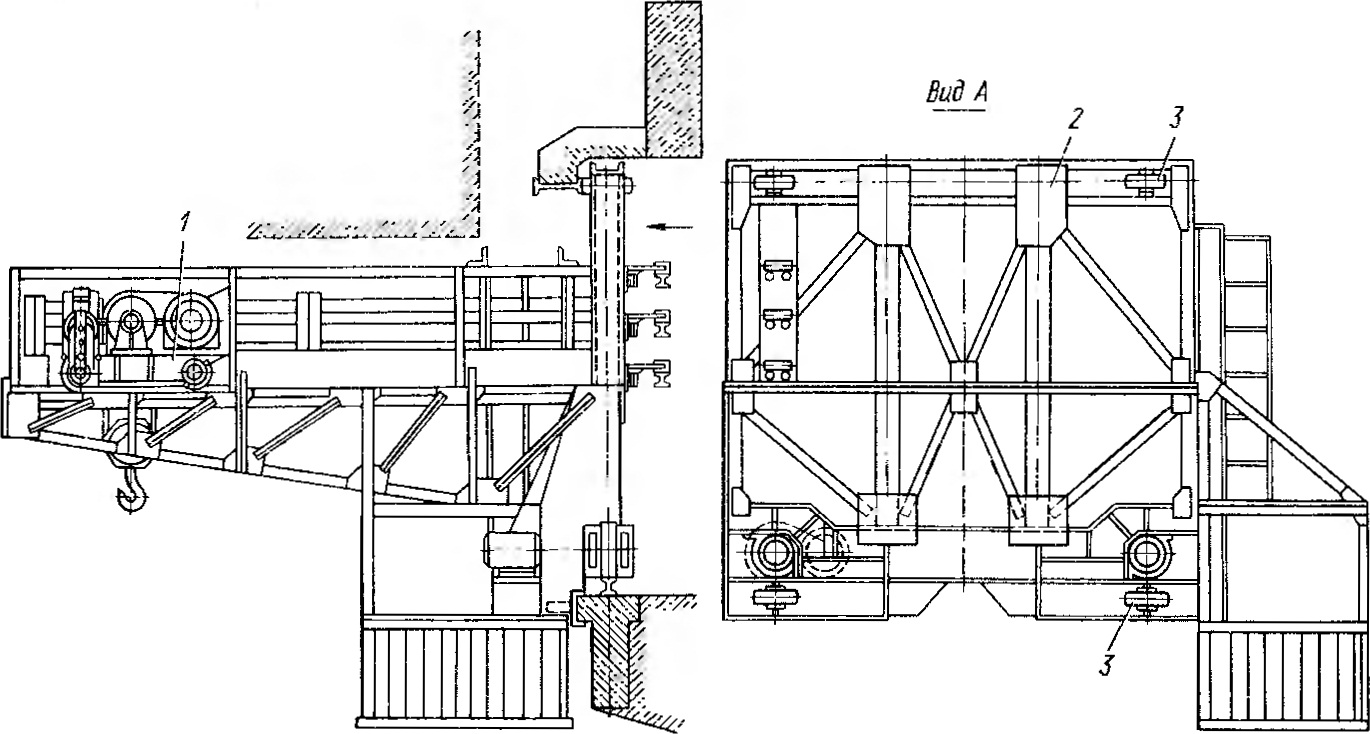

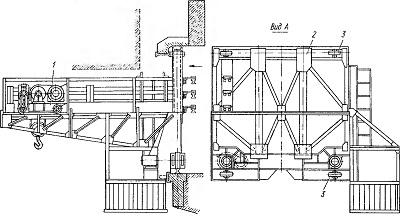

Рис. 1.36. Настенный консольный передвижной неповоротный кран

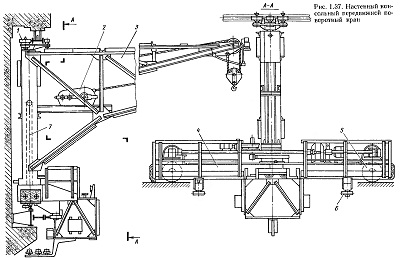

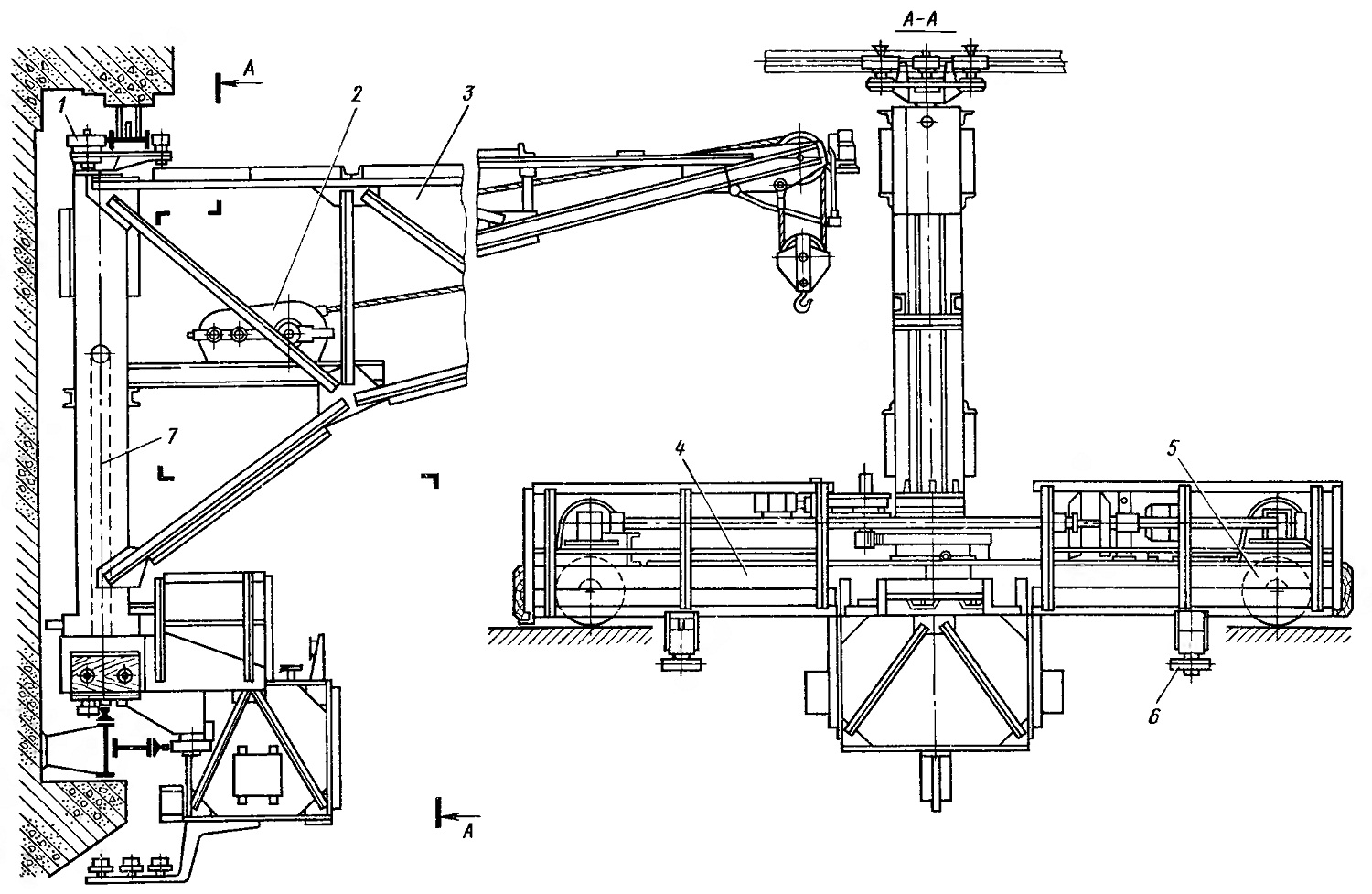

Рис. 1.37. Настенный консольный передвижной поворотный кран
