Краны стрелового типа
В кранах стрелового типа грузозахватное устройство подвешено к блокам на
концевой части стрелы или на грузовой тележке, перемещающейся по стреле.
По возможности перемещения эти краны могут быть выполнены стационарными
или передвижными. Передвижные краны в зависимости от условий
эксплуатации оборудуют различными ходовыми устройствами (самоходные
краны).
Стационарные краны. Наиболее распространенными стационарными
кранами являются поворотные краны с внешними опорами (рис. 1.28, а, б).
Одна из опор 1 (верхняя) воспринимает горизонтальные нагрузки, а другая
(нижняя) 7 — горизонтальные и вертикальные нагрузки. Кран имеет
металлоконструкцию 3, на которой расположены механизмы подъема груза 6,
механизм передвижения тележки 5, механизм поворота крана 2 и тележка 4.
По верхней балке металлоконструкции перемещается тележка 4 с подвешенным
к ней грузозахватным устройством. Грузовая тележка представляет собой
раму, установленную на ходовые ролики и несущую блоки грузовых канатов.
Тележка перемещается с помощью каната, наматываемого на барабан
механизма передвижения тележки.
Краны с внешними опорами могут быть закреплены на стенах
производственного здания или колоннах (рис. 1.28, б). Эти краны имеют
подвешенную на роликах электрическую таль, в которой объединены
механизмы подъема груза и передвижения электротали, благодаря чему кран
становится более легким и совершенным. Все другие элементы крана,
включая опоры, металлоконструкцию и механизм поворота, по
конструктивному исполнению и расположению аналогичны элементам крана с
внешними опорами.
Достаточно широкое применение находят стационарные краны на колонне.
Металлоконструкция этих кранов может быть выполнена аналогично кранам с
внешними опорами, но в качестве опор использована неподвижная или
вращающаяся колонна (рис. 1.29, а, б).

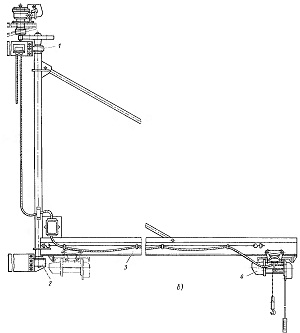

Рис. 1.28. Стационарный поворотный кран с внешними опорами
Рис. 1.29. Стационарный поворотный стреловой кран на колонне
