37. ВЫКЛЮЧАТЕЛИ УПРАВЛЕНИЯ БАШЕННЫХ КРАНОВ



Выключатели управления краном по виду привода делятся на ножные (с педальным приводом) и ручные (обычно называемые аварийными).

К. ножным относятся выключатели НВ-500 и НВ-505 (рис. 63). Они имеют по две независимые цепи. Выключатель НВ-500 имеет две педали и два положения, кроме нулевого, выключатель НВ-505 — одну педаль и одно положение, кроме нулевого. Допустимая токовая нагрузка контактов выключателей указана в табл. 28.

Для ручного выключения и включения цепей переменного и постоянного тока применяют выключатели ВУ-220 однополюсные, с мгновенным разрывом контактов. Взамен выключателей ВУ 220 промышленность начала выпуск выключателей ВУ-222. Каталожный номер 2ТД.610.018.12 выключателей ВУ-222 рассчитав на длительный ток 20 а.

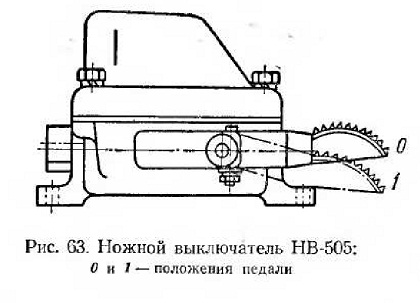

Рис. 63. Ножной выключатель НВ-505:









Таблица 28
Допустимая токовая нагрузка контактов выключателей с ножным приводом
