36. КОНЕЧНЫЕ ВЫКЛЮЧАТЕЛИ БАШЕННЫХ КРАНОВ






Для ограничения действия механизмов подъема груза, передвижения крана, поворота и изменения вылета стрелы (или каретки) служат конечные выключатели. Конечные выключатели для ограничения действия механизмов имеют размыкающие контакты, которые должны размыкаться под внешним воздействием на привод выключателя специальных устройств — линеек, упоров, рычагов. Выключатели с замыкающими контактами применяют только для сигнализации или блокировок.

Контактная система конечных выключателей, применяемых на башенных кранах, рассчитана на протекание токов незначительной величины и может включаться лишь в цепь управления катушек контакторов и магнитных пускателей.

По способу работы конечные выключатели разделяются на рычажные, срабатывающие при действии на них отключающих устройств, и приводные (шпиндельные), которые жестко связаны с валом механизма и срабатывают после поворота вала ограничителя на определенный угол (после определенного количества оборотов, совершенных валом механизма).

Наиболее распространенными являются рычажные конечные выключатели серии КУ-500 (рис. 62). Они имеют четыре исполнения, различающиеся приводным механизмом:

КУ-501 - рычаг с самовозвратом, фиксация в пулевом положении, число положений кулачкового барабана —3;

КУ-503 —рычаг с грузом, фиксация в крайних положениях, число положений кулачкового барабана —2;

КУ 504 — рычаг секторный с тремя фиксированными положениями, число положений кулачкового барабана — 3;

КУ-506 — на общем валу два рычага, фиксация в крайних положениях, число положений кулачкового барабана — 2.

Выключатель каждого исполнения имеет две независимые цепи.

Из шпиндельных наибольшее распространение получили выключатели ВУ-15С и ВУ-250, БУ-150А я ВУ-250А, заменяемые в настоящее время модернизированными.

Выключатели приводятся в действие вращающимися частями механизмов крана, с которыми они связаны посредством зубчатых колес, втулочно-роликовой цепи или муфты.

Выключатели ВУ-250 и ВУ-250А двухцепные, выключатели ВУ-150 и ВУ-150А одпоцепные. Они имеют редуктор с передачей I : 50; на палу редуктора установлены регулировочные кулачковые шайбы, посредством которых можно регулировать моменты замыкания и размыкания контактов в зависимости от заданного числа оборотов вала. Механизм выключателя обеспечивает мгновенный разрыв контактов.

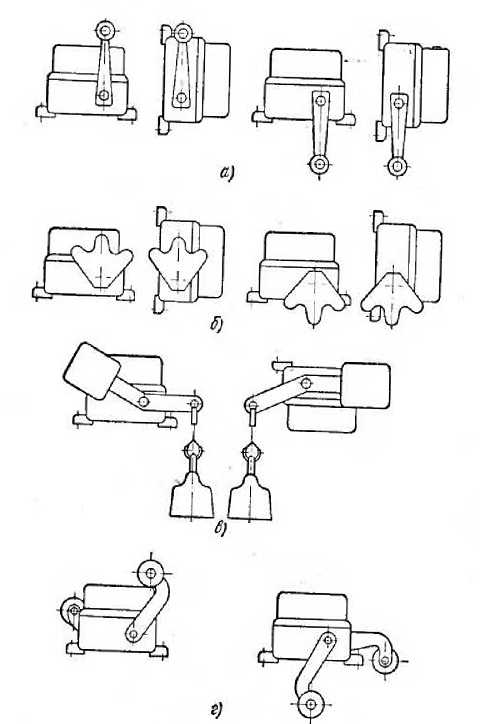

Рис. 62. крановые конечные выключатели (допустимое расположение рычагов выключателей): а - КУ-501, 6-КУ-ЯН. в-КУ-503, г — КУ-506









Допустимая токовая нагрузка выключателей КУ и ВУ приведена в табл. 26.







Кроме описанных выше, в крановых схемах применяют конечные выключатели и переключатели других типов, отличающиеся малыми габаритами и небольшим перемещением рабочих рычагов (штоков), но не всегда удовлетворяющие требованиям, предъявляемым к крановым аппаратам.

Основные данные этих выключателей приведены в табл. 27. По исполнению они разделяются на:

1) выключатели неыгиовенного и мгновенного действия;

2) выключатели с самовозвратом и без самовозврата контактов;

3) выключатели с нажимными роликами и с нажимными пальцами.

По способу защиты от воздействия окружающей среды выключатели бывают: открытые (кроме типа МП, на кранах не применяются), защищенные и водозащищенные.

Выключатели МП (микропереключатели) используют в случаях жестких требований к габаритным размерам и к точности срабатывания.

У выключателей мгновенного действия скорость переключения контактов не зависит от скорости движения нажимного рычага и ео-тавляет 0,014-0,04 сек, при этом действие электрической дуги на контакты очень незначительно.

У выключателей мгновенного действия БК-211 n ВК-31 |Л ролик может быть размещен в одном нз следующих трех положений (ступеней) на нажимном рычаге:

1-я ступень — елевой стороны рычага;

2-п ступень — по осн рычага;

3-я — с правой стороны рычага.









Б зависимости от формы нажимного рычага имеется четыре исполнения выключателей ВК-211 и BK-3I1A:

исполнение I — с одним роликом 2-й ступени; исполнение II — с двумя роликами 1-й или 3-Й ступени; исполнение 111 — с одним роликом I Й пли 3-й ступени; исполнение IV-—со срезанным с одной стороны роликом Зй ступени.

Выключатели ВК-133 и ВК-411 выпускались с роликом или пальцем; выключатели ВК-211 и ВК-311А—только с роликом и выключатели остальных типов — только с пальцем (у выключателей МП -— (штифт). Контакты у выключателей МП серебряные, а у остальных серебряные или из металлокерамики.

Зажимные винты у выключателей типа МП допускают присоединение проводов сечением до 1,5 мм2, а у остальных сечением до 2,5 мм2.

Все конечные выключатели, за исключением II исполнения ВК-211 и ВК-311А, изготовляют с самовозвратом контактов.

Выключатели всех указанных типов работают при установке их в любом положении.
