32. ЗАЩИТНЫЕ ПАНЕЛИ БАШЕННЫХ КРАНОВ



Защитные панели предназначены для максимальной и нулевой защиты двигателей крановых механизмов и применяются при управлении электродвигателями посредством барабанных или кулачковых контроллеров, а также магнитных контроллеров, если они не имеют своей максимальной защиты.

Защитная панель ПЗКН-150 представляет собой металлический шкаф, внутри которого установлены аппараты: предохранители для защиты цепей управления, рубильник для отключения всех электродвигателей, контактор, кнопка включения контактора, основание для установки групповых максимальных реле и клеммные наборы с контактными зажимами цепей управления.

Электромонтаж панели ПЗКН-150 выполнен с передним присоединением.

Технические данные зашитых панелей ПЗКН-150 приведены в табл. 22, а габаритные размеры — на рис. 61.

Кроме панели ПЗКН-150 выпускаются:

а) панели ПЗК-400 на напряжение 220 и 380 в переменного тока и суммарный номинальный ток до 680 а

б) панели ППЗК-150 на напряжение 220 и 440 А постоянного тока и суммарный номинальный ток электродвигателей до 260 а.

Выпускавшиеся ранее панели 113К 150 п П3KИ] отличаются от панели ПЗКН-150 только типом контактора и полностью заменяются этой панелью, В панели ПЗКН-150 установлен в качестве линейного контактора контактор КТ-6023.









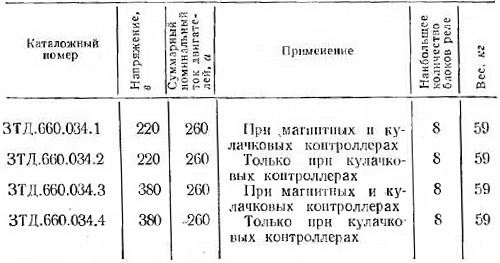

Таблица 22
Техническая характеристика панелей типа ПЗКИ-150
