ПРИБОРЫ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ АВТОМОБИЛЬНЫХ КРАНОВ - ЧАСТЬ 2

Ограничитель высоты подъема крюка автокранов (рис. 132, а) отключает механизм подъема в момент достижения крюком крайнего верхнего положения. Ограничитель установлен на головке стрелы и представляет собой шарнирно закрепленную на стреле скобу и конечный выключатель, включенный в электрическую цепь управления краном или цепь электропневматического вентиля системы управления. При подъеме крюка в крайнее

верхнее положение обойма крюка поворачивает скобу, которая воздействует на шток конечного выключателя, в результате чего цепь управления размыкается и подъем крюка прекращается.

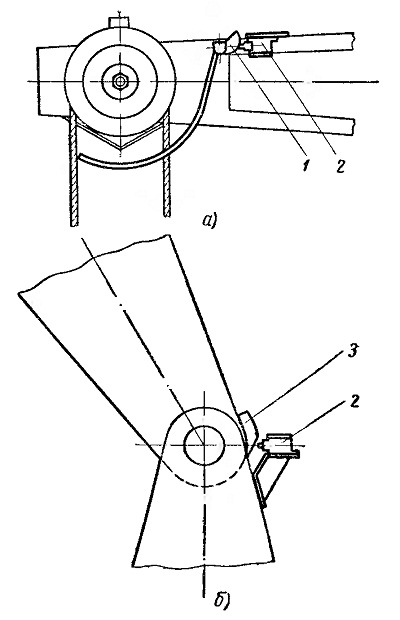

Рис. 132. Схемы установки конечных выключателей высоты подъема крюка (а) и подъема стрелы (б):
1 — рычаг ограничительной скобы, 2— выключатель, 3 — упор
