Грузовая и стрелоподъемная лебедки автомобильного крана КС-2561Д

Грузовая лебедка крана КС-2561Д (рис. 105) состоит из двух чугунных литых корпусов 1 и 7, соединенных тремя шпильками 8. В расточках корпусов на конических роликоподшипниках

установлена ось 6 канатного барабана 5. Барабан грузовой лебедки гладкий, с валом он соединен штифтом 9. В ступице барабана 5 имеется паз, в котором при помощи клина 10 закреплен конец каната грузового полиспаста. К барабану прикреплено червячное колесо 3, находящееся в зацеплении с червяком 2. Опорами для червяка служат конические роликоподшипники, установленные в расточках корпуса 1.

Зазор в конических подшипниках и червячное зацепление регулируют в процессе эксплуатации изменением толщины регулировочных прокладок, установленных под фланцами крышек 4. Для смазки подшипников в крышках 4 установлены пресс-масленки. Червячная передача смазывается маслом, заливаемым в корпус 1. Уровень масла проверяют по масломерной линейке.

Для удобства обслуживания ленточный управляемый тормоз грузовой лебедки установлен на корпусе стрелоподъемной лебедки и соединен с червяком грузовой лебедки промежуточным валом (см. рис. 79). Тормоз состоит из шкива 4 (рис. 106) и стальной ленты 12 с фрикционной накладкой, размещенных в корпусе 5. Управление тормозом пневматическое.

Стальной шкив 4 установлен на шлицевом конце промежуточного вала, соединенного с червяком лебедки зубчатой муфтой. Один конец тормозной ленты 12, охватывающий шкив тормоза, прикреплен к приливу 13 корпуса, а второй — к натяжному винту 14, на котором установлена замыкающая пружина 11. Пружина обеспечивает постоянное плотное прилегание тормозной ленты к шкиву, ее затяжку регулируют гайкой 10.

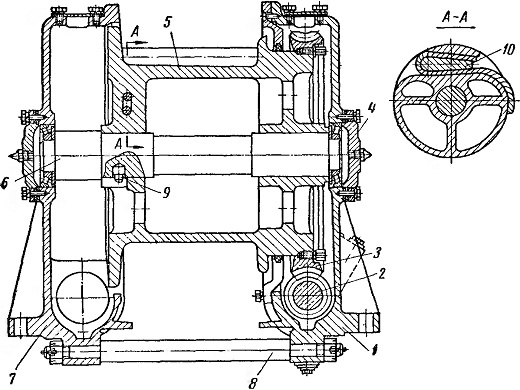

Рис. 105. Грузовая лебедка крана КС-2561Д:
1 и 7 — корпусы, 2 — червяк, 3 — червячное колесо, 4 — крышка, 5 — барабан, 6 — ось, 8 — шпилька, 9 штифт, 10 — клин

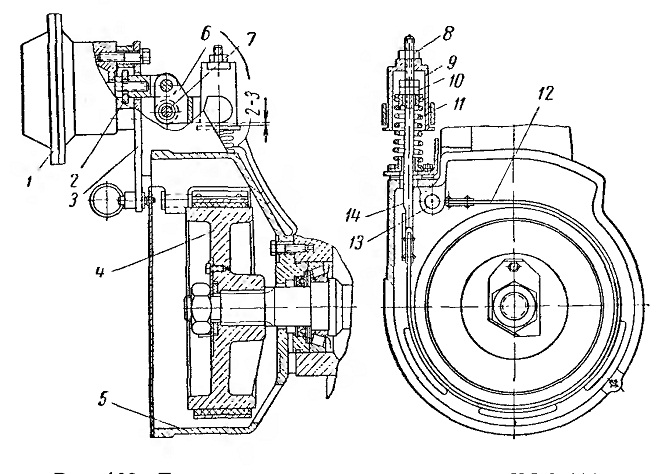

Рис. 106. Ленточный тормоз лебедки крана КС-2561Д:
1 — пневмокамера, 2 — шток, 3 — кронштейн, 4 — шкив, 5 — корпус, 6 — рычаг, 7 ось, 8 и 10— гайки, 9 — стакан, 11 — пружина, 12 — тормозная лента, 13 — прилив, 14 - винт

При включении лебедки на подъем или опускание груза подают воздух в пневмокамеру 1, укрепленную на кронштейне 3. Под давлением воздуха шток пневмокамеры, перемещаясь, поворачивает рычаг 6 вокруг оси 7. Рычаг 6 нажимает на стакан 9 и, опуская его вниз, сжимает пружину 11. Лента отходит от шкива, и механизм растормаживается. Как только подача воздуха в пневмокамеру 1 прекратится, пружина 11, разжимаясь, возвращает стакан 9 в верхнее положение до упора в гайку 8 и при эгом снова затягивает ленту тормоза, останавливая движение барабана лебедки.


Стрелоподъемная лебедка крана КС-2561Д имеет аналогичное устройство. Отличительной особенностью является наличие на поверхности барабана канавок для укладки каната.
