Разработка чертежей заготовок разных типов

Для разработки чертежей деталей заготовок необходимо выполнить корректировку площади условной развертки на площадь вытачек и наложений, образовавшихся при распластывании оболочки. Эта корректировка для заготовок разных типов выполняется следующим образом.

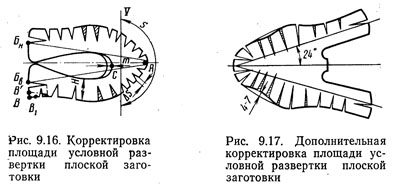

Плоская заготовка. При формовании заготовки избыточная площадь (рис. 9.16), образовавшаяся в результате распластывания носочной части (до пятой базисной линии), изымается в результате продольного растяжения и связанного с ним поперечного сокращения материала заготовки. Чтобы определить, можно ли затянуть носочную часть заготовки на колодку, необходимо сравнить модуль т посадки и относительное удлинение материала. Модуль посадки материала рассчитывают по уравнению







Для колодок разных фасонов т колеблется от 15 до 32 %.




Корректировку площади развертки по линии ребра следа колодки, начиная с V базисной линии, выполняют на величину ВВ1, равную алгебраической сумме оснований вытачек и наложений, а на величину вытачки, образовавшейся от надреза в точке Бн или Бв на участке ВВ'. Длину канта в пяточной части уменьшают на 3—5 мм. В связи с тем что заготовка туфель «лодочка» имеет малую площадь и малую ширину крыльев союзки, при формовании передняя линия выреза союзки смещается в сторону носочной части колодки. Поэтому необходимо точку С союзки по сравнению с ее положением на макете сместить в сторону пяточной части на м = 20—0,3 Я, где Н — ширина крыла союзки в самом узком месте.





При распластывании жесткой оболочки с большим углом а разведения крыльев (для сапога) в области пучков образуются большие наложения, которые искажают линию ребра следа колодки. Поэтому дополнительно корректируют площадь развертки (рис. 9.17).





Полуплоская заготовка. Так как жесткую оболочку полуплоской заготовки надрезают по линии ГС (см. рис. 9.12). на условной развертке образуется большое наложение, на величину которого следует скорректировать площадь развертки. Корректировка может быть выполнена двумя способами.

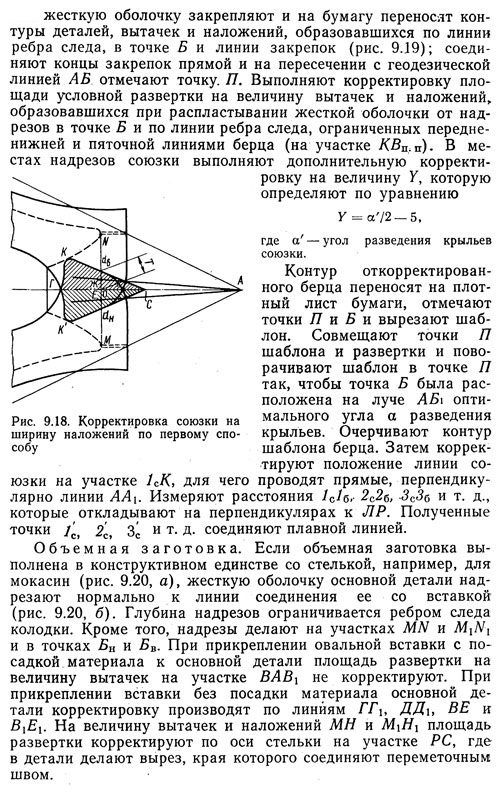

По первому способу (рис. 9.18) соединяют прямой линией MN концы закрепок. Отмечают точки dH и dB пересечения личин MN с границами наложения СК и СК', определяют h = 0,025 Т (9 + 7),

где Т — ширина наложения для половины союзки.

Откладывают h от точки О в обе стороны по линии MN, получают точки Е и Ж, которые соединяют с точкой А прямыми, которые будут определять новую линию перегиба союзки.

Все остальные корректировки проводят так же, как и для плоской заготовки.


По второму способу жесткую оболочку распластывают так, чтобы в области гребня не было наложений. В таком положении

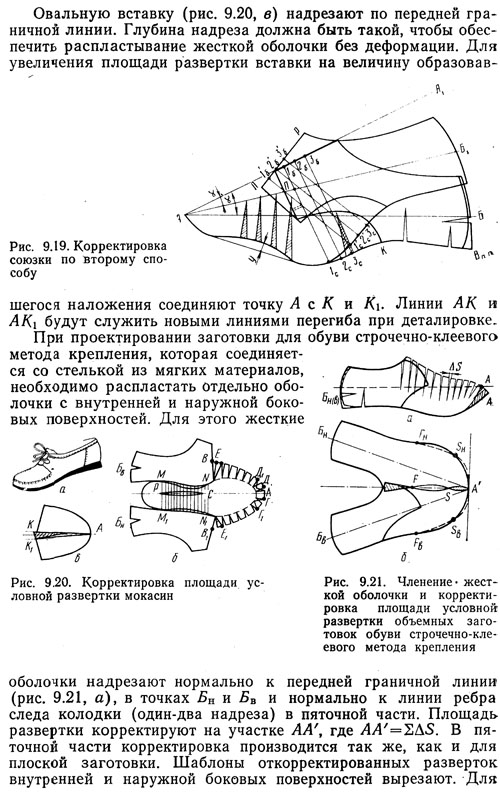

получения целой союзки вырезанные шаблоны совмещают так, чтобы совпали их точки А', а расстояния между концами закрепок внутреннего и наружного берцев было равно соответствующему расстоянию на колодке (рис. 9.21, б). Площадь развертки корректируют на величину вытачки А`S и наложения А'5, образовавшихся по линии совмещения, в области линии ребра следа на участках А'SH, SHFB, А'5В, SBFB.
