Двойные трикотажные машины

Двойные машины в отличие от одинарных имеют две игольницы, расположенные под углом друг к другу. Величина этого угла может быть любой. Практически на большинстве круглых машин игольницы расположены под прямым углом, на плоскофанговых— под углом 100°. На некоторых машинах одна игольница помещается над другой, т. е. угол между ними составляет 180°.

Петлеобразование на двойных машинах выполняется двумя рядами игл, которые работают попеременно или одновременно. Во время работы иглы одной игольницы движутся между иглами другой и иглы каждой игольницы сбрасывают петли в разные стороны, вследствие чего на одной стороне трикотажа образуются и лицевые, и изнаночные петли, т. е. трикотаж получается двойным.

На рис. 40 представлены схемы расположения игл на двойных машинах различных конструкций.

Машины с двумя игольницами могут быть снабжены любыми видами игл — язычковыми, крючковыми, пазовыми и др. В настоящее время практическое значение имеют машины, снабженные или язычковыми или крючковыми иглами в каждой игольнице, среди них наибольшее распространение получили двойные машины с язычковыми иглами.

Процесс и механизмы петлеобразования на круглой машине с язычковыми иглами. Процесс петлеобразования на двойной круглой машине с язычковыми иглами состоит из следующих моментов (рис. 41).

Заключение. Вертикальные иглы И1 и И2 и горизонтальные И1' и И2' занимают исходное положение (выдвинуты вверх и вперед); старые петли заведены за их язычки и висят на стержнях игл.

Прокладывание. Вертикальные иглы начинают опускаться вниз. В это время они движутся мимо неподвижного нитевода, который прокладывает нити как на вертикальные, так и на горизонтальные иглы. Нить захватывается сначала вертикальной иглой И1', затем горизонтальной И2'.

Прессование. Вертикальные иглы, получив нить, продолжают двигаться вниз. Старая петля скользит по стержню иглы и подходит под язычок, который при дальнейшем опускании иглы вниз закрывается (см. иглу И3). Горизонтальные иглы в течение этого промежутка времени оставались неподвижными.


Вынесение и нанесение. Вертикальные иглы продолжают опускаться вниз, и старая петля наносится на закрытый язычок. Новая нить попадает под крючок иглы И4. В тот момент, когда старая петля нанесена на закрытый язычок вертикальной иглы, горизонтальная игла И\ начинает отодвигаться назад, и старая петля, действуя на язычок иглы, закрывает его.
Таким образом, в момент нанесения и соединения на вертикальных иглах происходит прессование и вынесение на горизонтальных.

Соединение, кулирование и сбрасывание. Вертикальные иглы, опускаясь, подводят новую нить к старой петле, изгибают ее и протягивают сквозь старую, которая сбрасывается с иглы И5. При этом игла опускается на такую глубину и вытягивает новую нить такой длины, которой достаточно для образования петли как на вертикальной игле, так и на горизонтальной.

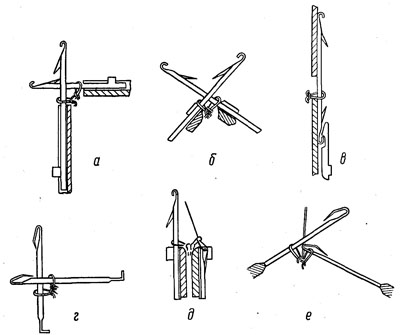

Рис. 40. Схемы расположения игл на двойных машинах:
а — круглых ластичных; 6 — плоскофанговых; в — круглых оборотных; г — котонных; д — рашель; е - вертелках

После того как вертикальные иглы сбрасывают старые петли, горизонтальные иглы, отходя назад, в свою очередь протягивают новую нить сквозь старые петли (см. иглу И'5), т. е. повторяются те же процессы (соединение и сбрасывание), что и на вертикальных иглах.

Формирование и оттяжка. После сбрасывания петель на горизонтальных иглах вертикальные иглы немного приподнимаются, а горизонтальные продолжают отходить, в результате
чего происходит выравнивание и формирование новых петель на горизонтальных и вертикальных (Ив) иглах. Чтобы избежать попадания игл при их подъеме и выдвижении вперед в сброшенные петли, последние оттягиваются вниз.

В описанном процессе петлеобразования вертикальные иглы образуют петли двойной величины, из которых затем формируются петли горизонтальной иглы. Этот метод петлеобразования называется распределительным (нити петель вертикальных игл распределяются затем в петли горизонтальных).

Процесс петлеобразования может выполняться и без распределения, т. е. отдельные моменты его могут происходить поочередно то на одной, то на другой игле (заключение I, заключение II, прокладывание I, прокладывание II и т. п.).

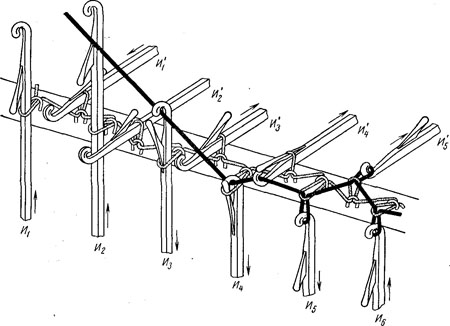

Рис. 41. Схема процесса петлеобразования на двойной поперечновязальной машине с язычковыми иглами

При вязании распределительным методом петли получаются более ровными, чем при способе без распределения.

Для осуществления процесса петлеобразования круглые двойные машины, как и одинарные, снабжаются замками. Вертикальные иглы получают движение от замков, расположенных в цилиндре, а горизонтальные—от замков, размещенных в диске (риппшайбе) машины. Вязальная система на двойных машинах состоит из совокупности замков для вертикальных и горизонтальных игл и нитевода, подающего нить на эти иглы.

Как следует из процесса петлеобразования, на двойной круглой машине иглы диска устанавливаются против межигольных промежутков цилиндра и двигаются между иглами цилиндра. Такая расстановка игл характерна для ластичных и круглофан-говых машин, на которые за один оборот цилиндра в каждой системе образуется один ряд двойного трикотажа (так называемого ластичного). «

В интерлочных машинах иглы цилиндра и риппшайбы расположены друг против друга, т. е. «в затылок». Очевидно, что при таком размещении игл две противоположные друг другу иглы цилиндра и диска не могут работать одновременно, так как при их выдвижении они неизбежно столкнутся. Поэтому в интерлочных машинах вертикальные и горизонтальные иглы в каждой системе работают через одну, т. е. в одной системе работают только четные иглы цилиндра и диска, а нечетные — простаивают, в другой — наоборот. Благодаря такому расположению игл и способу их работы один полный ряд трикотажа (провязанный на всех иглах) получается при работе не одной, как на ластичной машине, а двух систем; в результате образуется интерлочный трикотаж.

Процесс петлеобразования на машине интерлок протекает так же, как на ластичной машине. Отличие состоит в том, что иглы работают попарно через одну, чередуясь через систему.

Плоские поперечновязальные машины. Все рассматриваемые выше трикотажные машины, одинарные и двойные, имеют одно общее качество — они предназначены для выработки полотна (плоского или круглого), изделия из которого изготавливаются путем последующего раскроя и шитья. Среди трикотажных машин существуют и такие, которые вырабатывают детали изделий в плоском виде по заданному контуру, в результате эти детали почти не требуют подкроя. Такие машины могут быть одинарными (котонные) и двойными (котонные и плоскофанговые). Наибольший удельный вес в промышленности сейчас занимают плоскофанговые машины.

Плоскофанговые машины оснащены язычковыми иглами, процесс петлеобразования на них в принципе аналогичен процессу на ластичных машинах, однако, как правило, он выполняется без распределения. Язычковые иглы на плоскофанговых
машинах размещены в пазах игольниц, которые представляют собой две плоскости, расположенные под углом 100° друг к другу. Движение иглам передается от замков, которые скользят вдоль игольниц и имеют возвратно-поступательное движение.

Выработка деталей изделий необходимой формы по заданному контуру позволяет не только сшивать их без раскроя,что сокращает отходы, но и распускать в случае необходимости.

Детали изделий заданного профиля вырабатывают благодаря изменению числа работающих игл по мере вязания (уменьшения или увеличения их). Например, при вязании рукава сначала вяжут узкую часть (манжету), затем постепенно прибавляют иглы до самой широкой части рукава. Далее приступают к вывязыванию головки, для чего выключают из работы крайние иглы в таком количестве и в такой последовательности, чтобы получился контур нужного профиля.

Включение и выключение игл может производиться вручную или автоматически. В настоящее время предприятия нашей страны широко оснащаются плоскофанговыми полуавтоматами, на которых механизированы все операции изготовления деталей изделия, кроме выключения игл, которое надо делать вручную. Московский завод трикотажных машин приступил к серийному выпуску плоскофанговых автоматов модели ПА, на которых детали изделия целиком выполняются автоматически.

Поскольку процесс изготовления контурных деталей трудоемок и производительность плоских машин значительно меньше, чем круглых, рекомендуется для экономии сырья изготавливать изделия комбинированным способом: рукава изделий, при раскрое которых получаются максимальные отходы, вязать на плоскофанговых машинах, а станы — на круглых.
