ПРОЦЕССЫ И МЕХАНИЗМЫ ПЕТЛЕОБРАЗОВАНИЯ ТРИКОТАЖНЫХ МАШИН

Петлеобразованием называется процесс получения законченной петли. Сущность процесса петлеобразования представлена на рис. 35.

Для начала вязания необходимо, чтобы на каждой игле или на половине игл (через одну) были образованы первоначальные петли. На рис. 35, а видно, что стержни игл обвиты нитью аа, петли которой образуют первоначальный ряд (старые петли).

Между старыми петлями и крючками игл прокладывается нить бб, которая изгибается (кулируется) между иглами в незамкнутые петли (рис. 35,б).

Затем незамкнутые петли подводятся под крючки игл (рис. 35, в), кончики крючков игл нажимом сверху утапливаются в чашу стержня игл, а старые петли наносятся на закрытые (запрессованные) крючки их (рис. 35, г). Далее старые петли, продолжая передвигаться вперед, соскальзывают (сбрасываются) с крючков игл и повисают на незамкнутых петлях, замыкая их, (рис. 35,<3). Таким образом, нить бб превратилась в ряд новых петель, висящих на иглах.

Для образования следующего ряда новые петли должны быть выведены из-под крючков и отодвинуты назад по стержням игл, т. е. должны играть роль старых петель. Между ними и крючками игл должна быть проложена новая нить, и весь процесс начинается сначала.

Как следует из рассмотрения сущности процесса петлеобразования, для его осуществления органы петлеобразования должны передвигать по стержням игл старые и новые петли, прокладывать нити на иглы, замыкать крючки игл, сбрасывать старые петли с игл на новые.

Чтобы облегчить понимание процесса петлеобразования, весь его цикл расчленен на отдельные операции (моменты), последовательность которых может изменяться в зависимости от вида и конструкции машины и строения ее петлеобразующих органов.

Различают два основных вида процесса петлеобразования: трикотажный и вязальный.

Процесс петлеобразования называется трикотажным, если отдельные моменты петлеобразования выполняются в следующей последовательности: 1) заключение, 2) прокладывание, 3) изгибание (кулироваиие), 4) вынесение, 5) прессование, 6) нанесение, 7) соединение, 8) сбрасывание, 9) формирование, 10) оттяжка.
Вязальным процессом называется такой, при котором изгибание проложенной нити как самостоятельная операция отсутствует и выполняется после соединения одновременно со сбрасыванием и формированием.

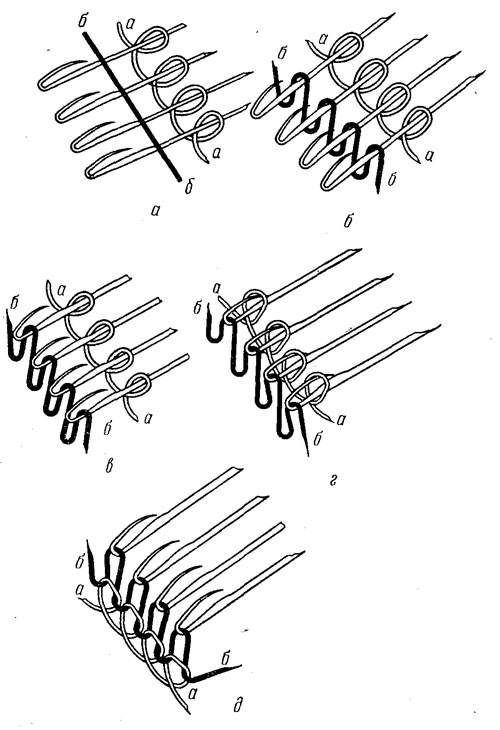

Рис. 35. Сущность процесса петлеобразования
