ПЕТЛЕОБРАЗУЮЩИЕ ОРГАНЫ ТРИКОТАЖНЫХ МАШИН

Для осуществления процесса вязания трикотажная машина должна быть снабжена, как правило, следующими органами петлеобразования: иглами, платанами, прессом и нитеводом.

Игла является основным органом, участвующим в образовании петли. От того, какие иглы имеет машина, зависит выбор других органов петлеобразования.

Современные трикотажные машины оснащаются крючковыми, язычковыми и пазовыми (трубчатыми) иглами. На рис. 34 показаны иглы различных конструкций: а — крючковая, б — язычковая, в — пазовая, г — трубчатая. Игла, независимо от конструкции, имеет следующие основные элементы: 1 — стержень; 2 — крючок, который служит для захвата нити и вытягивания вновь образованной петли; 3 — язычок; у пазовых и трубчатых игл он называется замыкателем, у крючковой иглы роль язычка (или замыкателя) выполняет удлиненный пружинящий крючок 2; назначение язычка — удержать проложенную нить и облегчить соскальзывание старой петли с иглы; 4 — пятка; она имеет различную конфигурацию в зависимости от назначения— удерживать иглу в плитке или перемещать по пазам игольницы; 5 — чаша стержня, которая имеется только на крючковых иглах и служит для помещения кончика крючка иглы во время петлеобразования.

Для получения из нити петель кроме иглы используются платины. Платины представляют собой тонкие стальные

пластинки различной формы, которые располагается между иглами. Назначение платин — изгибать прокладываемую нить, сбрасывать и оттягивать петли.

Для осуществления процесса петлеобразования на крючковых иглах необходимо применение пресса, т. е. детали, нажимающей на крючок иглы и запрессовывающей кончик крючка в чашу стержня иглы.

Петлеобразующие органы размещаются на трикотажных машинах по окружности (если машина круглая) или вдоль (если машина плоская). При этом иглы располагаются на абсолютно равном расстоянии друг от друга, между ними (в промежутках) помещаются платины, против игл со стороны крючка располагается пресс.

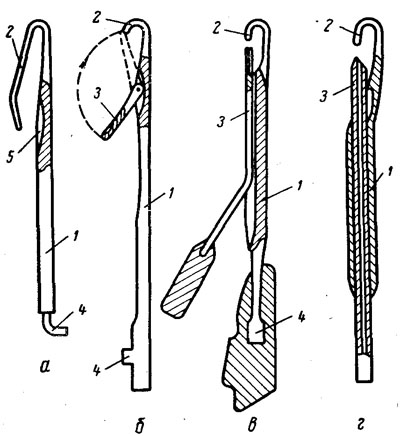

Рис. 34. Иглы различных конструкций

Число игл, располагающихся на определенной единице длины, называется классом машины. Определенному
классу трикотажной машины соответствует предел толщины пряжи, перерабатываемой на этой машине. Верхнего предела, г. е. предела тонины пряжи, теоретически не существует. Практически же он ограничивается требованиями к плотности вырабатываемой продукции.
