Одинарные основовязальные машины

Процесс петлеобразования на машине с крючковыми иглами. Процесс петлеобразования на одинарной основовязальной машине с крючковыми иглами складывается из следующих моментов (рис. 38).

Заключение 1. Игла И поднимается вверх, старая петля С удерживается в горловине платины П и тем самым отводится к основанию стержня иглы.

Прокладывание II. В рассматриваемом выше процессе петлеобразования прокладывание нити на иглы осуществлялось неподвижным нитеводом, который подавал нить на стержень иглы. На основовязальных машинах нитевод, прокладывая нить, совершает вокруг иглы сложное движение, обвивая каждую иглу нитью, поэтому и конструкция нитевода такова, что обеспечивает его прокачку между иглами. Для получения основовязаного трикотажа необходимо, чтобы петли, образованные из нитей основы на отдельных иглах, соединялись между собой. Поэтому в процессе петлеобразования нить основы не должна прокладываться все время на одну и ту же иглу, а должна смещаться в ту или иную сторону от иглы, на которую она была проложена вначале. С этой целью нитевод должен также смещаться на один или несколько игольных шагов вдоль фронта игл.
Нитевод, осуществляющий прокладывание нити на иглу основовязальной машины, называется ушко в ой иглой, или ушковиной. В момент прокладывания ушковая игла У прокачивается вперед, сдвигается на один игольный шаг перед крючками игл и прокачивается обратно за их спинки.
Таким образом нить Н обвивает крючок иглы с трех сторон (рис. 38, Па), затем иглы поднимаются вверх и проложенная нить оказывается на стержне иглы (рис. 38,116).

Вынесение III. Игла И начинает опускаться вниз, и нить Н попадает под крючок иглы.

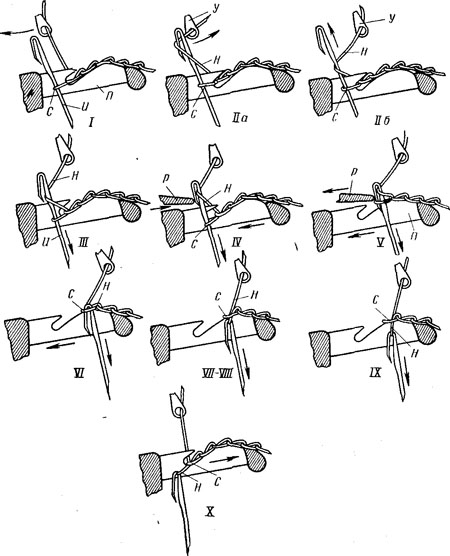

Рис. 38. Схема процесса петлеобразования на одинарной основовязальной машине с крючковыми иглами

Прессование IV. Пресс Р, действуя на крючок иглы, запрессовывает его в чашу и тем самым отделяет вновь проложенную нить от старой петли С.

Нанесение V. Игла продолжает опускаться, платина П отодвигается влево, способствуя нанесению старой петли, которая скользит вверх по скосу платины на запрессованный крючок иглы. Совместными действиями (движением иглы вниз и смещением платины) достигается сокращение пути движения органов петлеобразования, что позволяет повышать скорость вязания.

Соединение IV. Игла опускается вниз, платина продолжает движение влево, в результате вновь проложенная нить и старая петля соединяются.

Кулирование VII и сбрасывание VIII. Старая петля, двигаясь к концу головки иглы, изгибает новую нить в петлю и сбрасывается на нее, соскальзывая с иглы. В этот момент проложенная нить протягивается сквозь старую петлю и становится замкнутой новой петлей.

Формирование IX. При дальнейшем опускании иглы вниз происходит вытягивание новой петли на величину, определяемую плотностью вязания трикотажа.

Оттяжка X. В этот момент вновь образованные петли оттягиваются горловиной платины, игла начинает подъем вверх на следующее заключение.

Ушковые иглы во время описываемого цикла должны сдвинуться вдоль фронта игл на один или несколько игольных шагов за спинками крючковых игл, для того чтобы следующее прокладывание нити производилось уже на другую иглу.

Таким образом осуществляется процесс петлеобразования на вертелках с крючковыми иглами и рашель-вертелках.

Процесс петлеобразования на машине с пазовыми иглами. Процесс петлеобразования на одинарной основовязальной машине с пазовыми иглами складывается из следующих моментов (рис. 39).

Заключение I. Игла поднимается вверх, старая петля С, удерживаемая носиком платины, перемещается из-под крючка на стержень иглы Я,

Прокладывание II. Игла поднимается в самое высокое положение. Ушковина У из-за спинки иглы прокачивается в переднее положение (рис. 39,11а); в максимально удаленной от крючка иглы точке она делает сдвиг на один игольный шаг и затем прокачивается обратно за спинки игл (рис. 39,116).

Вынесение III. Игла опускается, вновь проложенная нить заходит под крючок иглы.

Прессование IV. Игла продолжает опускаться, замыкатель 3, двигаясь вверх в пазу иглы, перекрывает крючок иглы вместе с находящейся под ним нитью,


Нанесение V. Игла вместе с замыкателем движется вниз, платина, смещаясь влево, способствует тому, что, скользя по выемке платины, старая петля наносится на запрессованный крючок иглы.

Соединение VI. Игла с замыкателем продолжает опускаться, старая петля соприкасается с нитью, лежащей под крючком иглы.


Кулирование VII и сбрасывание VIII. Вследствие дальнейшего опускания иглы и замыкателя проложенная нить, изгибаясь, протаскивается сквозь старую, которая сбрасывается с крючка иглы на вновь образованную петлю.

Фо рмирование IX и оттяжка X. Игла продолжает опускаться и вытягивает новую петлю до заданной длины. Одновременно платина, двигаясь вправо, своей горловиной оттягивает вновь образованные петли.

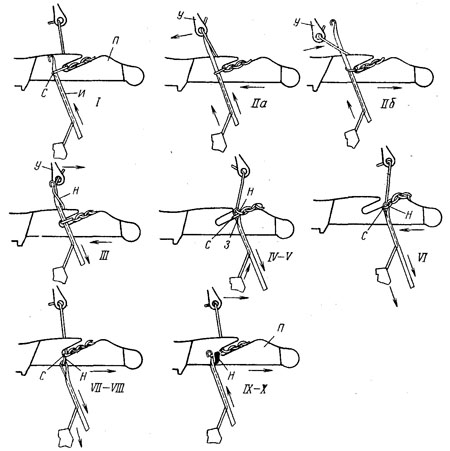

Рис. 39. Схема процесса петлеобразования на основовязальной машине с пазовыми иглами

Благодаря тому что пазовая игла состоит из двух частей, каждая из которых имеет самостоятельное движение, общий путь такой иглы в процессе образования петли значительно короче, чем крючковой, что создает условия для повышения скорости вязания.
