2.5. Машина 852 (х5) кл. ЗАО «Завод Промшвеймаш»

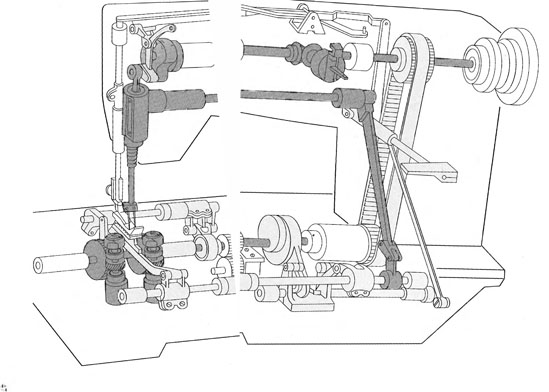

Машина 852 (х5) кл. (рис. 2.43) предназначена для стачивания двумя параллельными строчками челночного переплетения бельевых, костюмных, плащевых материалов из натуральных и смешан­ных волокон.

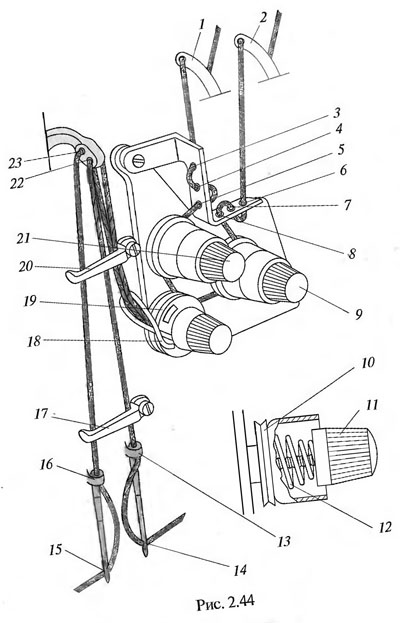

Заправка верхних и нижних ниток. Нитку с бо­бины или катушки, надетой на катушечную стойку, подводят к левой игле следующим образом. Снача­ла нитку вводят в отверстие нитенаправителя 1 (рис. 2.44), затем вниз в верхнее 3, среднее 4 и нижнее 5 отверстия на вертикальной части пластинчатого на- правителя, затем проводят налево между шайбами регулятора натяжения 21, вниз и справа налево по желобку шайбы 19, вводят в ушко нитенаправитель­ной пружины 18, вверх через скобу 20 и верхнее отверстие 23 в ушке рычага нитепритягивателя, вниз через скобы 20 и 17 и левое отверстие 16 в игло­держателе, в ушко 15 левой иглы справа налево.

Чтобы подвести нитку с бобины или катушки к правой игле, ее вводят сначала в отверстие нитенаправителя 2, затем вниз в правое 6, среднее 7 и левое 8 отверстия в горизонтальной части плас­тинчатого направителя, проводят вниз налево меж­ду шайбами пружинного регулятора 9, вставляют в ушко нитенаправительной пружины 18, ведут вверх через скобу 20 и вводят в нижнее отверстие 22 в ушке рычага нитепритягивателя, проводят вниз через скобы 20 и 17, правое отверстие 13 в игло­держателе и вдевают в ушко 14 правой иглы слева направо.

Для работы после заправки ниток оставляют их концы длиной 5... 6 см, которые кладут под на­жимную лапку.

Рекомендуется для левой иглы применять нит­ки крутки S, а для правой и нижней — крутки Z.

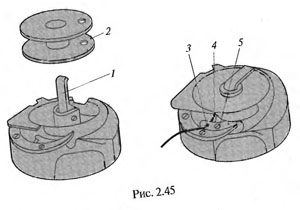

Для заправки нижних ниток отодвигают за­движные пластины, закрывающие челночные устройства, поворачивают вручную маховик так, чтобы иглы заняли крайнее верхнее положение, поднимают защелки 1 (рис. 2.45) шпуледержателя и вынимают израсходованные шпульки 2 че­рез защелку. Намотанные шпульки надевают на центральный стержень шпуледержателей и фик­сируют опусканием защелок 1. Затем концы ни­ток заправляют в косую прорезь 4 шпуледержа­теля, протягивают под пружину натяжения 3 и выводят наружу.

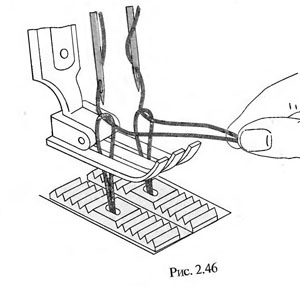

До начала работы нижние нитки нужно вы­тянуть наружу. Для этого, держа одной рукой верхние нитки, другой рукой поворачивают ма­ховик на себя так, чтобы игла совершила движе­ние вниз и вверх, после чего, натянув на себя верхние нитки, вытягивают нижние нитки наверх (рис. 2.46) через отверстия в зубчатой рейке и укладывают их концы, а также концы верхних ниток под прижимную лапку в направлении по­дачи материала.

Регулировку натяжения верхних ниток осуще­ствляют пружинными регуляторами натяжения 9 (см. рис. 2.44) и 21. Если натяжение следует увели­чить, то гайки 11 регуляторов 9 и 21 поворачивают по часовой стрелке, поджимая пружину 12 и тем самым увеличивая сжатие шайб 10, между кото­рыми проходит соответствующая верхняя нитка. Для уменьшения натяжения эту гайку поворачи­вают в противоположном направлении.

Регулировка натяжения нижних (челночных) ниток производится винтом 5 (см. рис. 2.45) пру­жины 3 на шпульном колпачке. При повороте это­го винта по часовой стрелке натяжение нитки бу­дет увеличиваться, при повороте против часовой стрелки — уменьшаться.

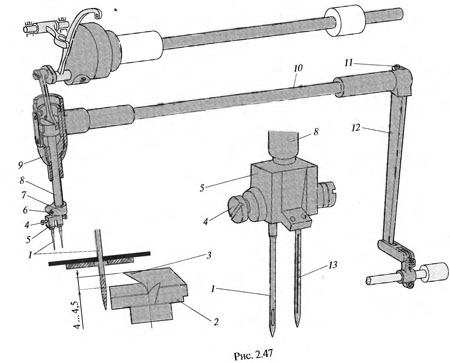

Регулировки в механизме иглы. При установке игл 1 ж 13 (рис. 2.47) стержень игловодителя 8

поворотом маховика на себя приводят в крайнее верхнее положение и при ослабленных стопорных винтах 4 вставляют иглы до упора в иглодержа­тель 5 так, чтобы длинный желобок правой иглы 13 был обращен влево, а длинный желобок левой иглы. — вправо.

Если иглы установлены по высоте правильно, то при их подъеме из крайнего нижнего положе- ния вверх на 4...4,5 мм острие 3 крючка 2 должно находиться на острие игл 1 и 13.

Высота игл относительно носиков челноков регулируется вертикальным перемещением игло­держателя 5 внутри полого игловодителя 8 после ослабления стягивающего винта 6 установочного кольца 7.

Положение игл относительно стенок отверстий 5 рейке регулируется поворотом рамки 9 и верхнего вала 10 после ослабления стягивающего винта 11 коромысла 12

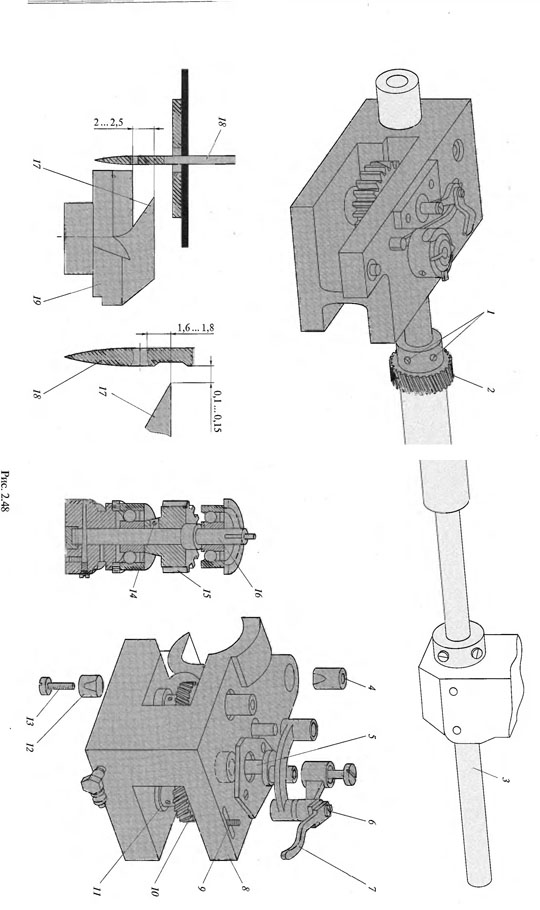

Регулировки в механизмах челноков и отводчиков. Своевременность подхода носиков 17 рис 2.48) челноков 19 к иглам 18устанавливает­ся поворотом челночных валов 16 после ослабле­ния двух упорных винтов 14 зубчатого колеса 15. При подъеме игл 18 из крайнего нижнего поло­жения на 2...2,5 мм носики 17 челноков  должны быть выше ушков игл 18 на 1,6 мм.

Зазор между иглами и носиками челноков, ко­торый должен быть равен 0,05... 0,1 мм, регулиру­ется перемещением картеров 8 вдоль вала 3. Для выполнения регулировки ослабляют винты / зуб­чатых колес 2, винт 13 укрепления сухариков 12, 4 и винт 9. Затем перемещают картер вместе с зуб­атым колесом 2 вдоль вала 3.

Своевременности движения отводчиков 7 для -нажатия на выступы шпуледержателей достигают пазоротом валов 5 после ослабления винтов 11 зубчатых колес 10. Отводчики 7 должны надавли­вать на выступы шпуледержателей в момент ввода игольных петель внутрь челночных комплектов, т. е. образовывать зазор между пальцами шпуледержателей и стенками пазов игольной пластины.

Положение отводчиков 7 относительно выступов шлуледержателей регулируется их перемеще­нием по пазу рычагов после ослабления винтов 6.

Для изменения расстояния между параллель­ными строчками заменяют иглодержатель, лапку, рейку, игольную пластину; картеры 8 вместе с зубчатыми колесами 2 перемещают вдоль оси вала 3, seise при изменении зазоров между иглами и носизсгми челноков.

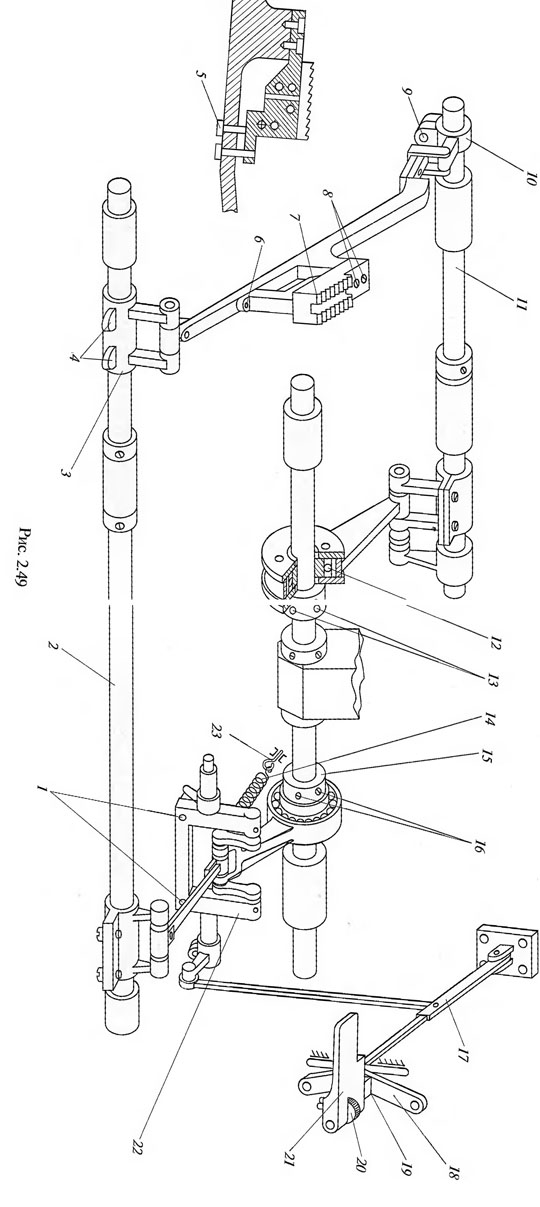

Регулировки в механизме перемещения материала. Длина стежка регулируется поворотом рычага рис. 2.49) относительно шкалы 18 после завинчивания гайки 20. Если рычаг повернуть про­тив часовой стрелки и его положение зафиксиро­вать упором 19, отвинтив гайку 20, то длина стежка увеличится при повороте рамки 22 против часовой стрелки.

Чтобы закрепить строчку, работающий нажи­мает на рукоятку 21, отчего рычаг 17 поворачи­вается по часовой стрелке. При этом материал начнет перемещаться к работающему. Высота подъема рейки 7 над игольной пластиной регу­лируется поворотом коромысла 10 на валу 11 подъема после ослабления стягивающего вин­та 9.

Горизонтальность зубчиков рейки 7устанавливается ее вертикальным смещением с помощью винта 5 после ослабления винтов 8 и 6.

Своевременность подъема рейки 7 и переме­щения материала устанавливается раздельно по­воротом эксцентриков 12, 15 после ослабления вин­тов 13, 16 или поворотом главного вала машины. В момент прокола материала иглами рейка должна начать свое движение. Положение рейки 7 в про­резях игольной пластины регулируется поворотом коромысла 3 после ослабления винтов 4 на валу перемещениях 2, если рейку следует переместить поперек платформы. Для перемещения рейки 7 вдоль платформы ослабляют винты 4, 9 и коро­мысла 3, 10 перемещают вдоль валов 11, 2. Равен­ство длин стежков при прямом и обратном пере­мещениях рейки 7 обеспечивается поворотом рам­ки 22 после ослабления винтов 1. Натяжение пружины 14, необходимое для возврата рычага 17 в исходное "положение после закрепления строчки, регулируется перемещением ее резьбового крюч­ка 23.

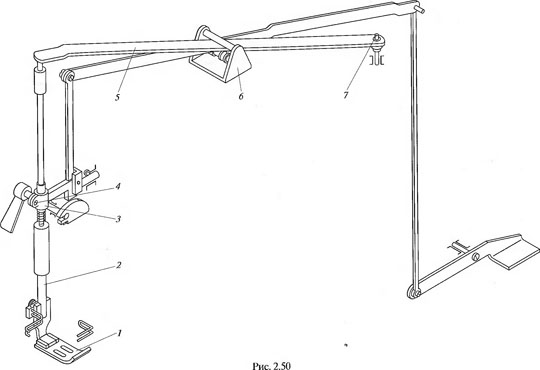

Регулировка узла лапки. Давление лапки / (рис. 2.50) на материал регулируется винтом 7благодаря деформации пластинчатой пружины 5 от­носительно оси угольника 6. Если винт 7 вывин­чивать, то давление лапки будет возрастать.

Высота подъема лапки 1 над игольной пласти­ной регулируется вертикальным перемещением муфты 3 вдоль стержня 2 после ослабления стяги­вающего винта 4. Если муфту 3 опускать, то лап­ка 1 будет подниматься на большую величину.

Положение рожков лапки 1 относительно ли­нии движения игл регулируется поворотом стерж­ня 2 после ослабления винта 4.

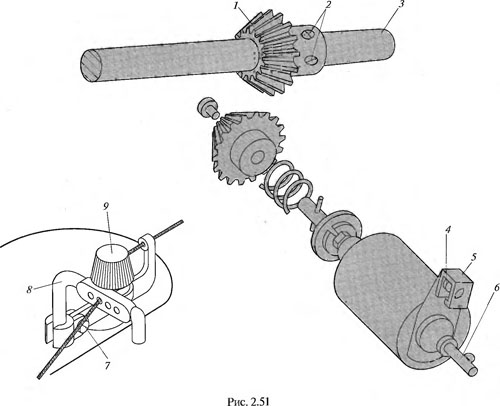

Регулировка узла моталки для намотки шпуль­ки. Количество ниток, наматываемых на шпульку, регулируется вертикальным перемещением огра­ничителя 5 (рис. 2.51) после ослабления винта 4. Если ограничитель 5 переместить вверх от оси шпинделя 6, то количество ниток на шпульке уве­личится.

Зацепление зубьев зубчатого колеса 1 с зубча­тым колесом моталки обеспечивается осевым пе­ремещением зубчатого колеса 1 после ослабления винтов 2 вдоль главного вала 3.

Равномерность намотки ниток на шпульку ре­гулируется поворотом нитенаправительного уголь­ника 8 после ослабления винта 7. Натяжение нит­ки при намотке на шпулвку регулируется гай­кой 9.
