2.1. Машины конструктивно-унифицированного ряда (КУР) 31 (131) кл. ОАО «Орша»

Регулировки в механизме перемещения материала нижней рейкой

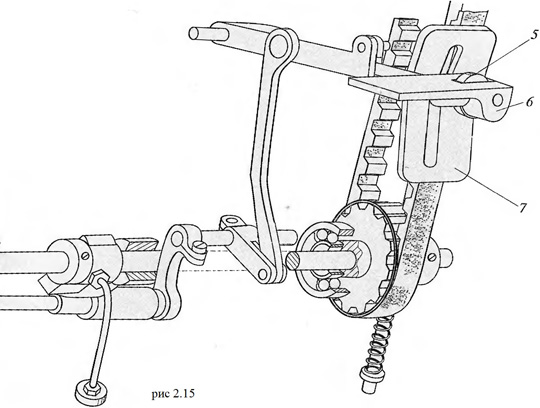

 Длина стежка регулируется вращением ролика 5 (рис. 2.15).

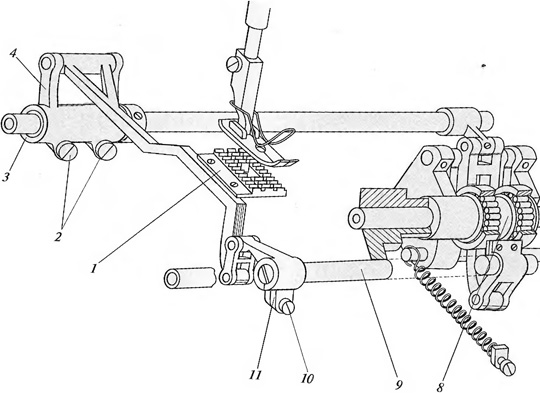

Изменение направления перемещения материала осуществляется нажатием рукоятки 6 вниз до упора в пластину 7. Положение рейки 1 регулируется относительно паза в игольной пластине: вдоль паза — поворотом коромысла 4 на валу перемещения 3 при ослабленных винтах 2, поперек паза — смещением коромысел 4 и 11 вдоль валов 3 и 9 при ослабленных крепежных винтах 2 и 10. Положение рейки 1 по высоте регулируется поворотом коромысла 11 на валу 9 при ослабленном винте 10. Винты 2 и 10 после регулировок затягиваются.

Установка синфазности механизма перемещения материала и иглы осуществляется следующим образом. Ослабляют винты 20 (рис. 2.16) крепления коромысла механизма перемещения 22, винт 12 крепления коромысла механизма подъема 13, винт эксцентрика 8 (см. рис. 2.15), винт 4 (см. рис. 2.16), связывающий стойку механизма перемещения с рычагом обратного хода 1, винты 27, 28м 29. Вынимают заглушки из отверстия 18 пальца 9 и отверстия 15 в платформе; вместо игольной пластины устанавливают и закрепляют винтами 10 калибр 11. В игольное отверстие игловодителя 26 устанавливают калибр 24, закрепляемый винтом 25. Вращают маховик 30 от себя и поворачивают главный вал так, чтобы совместились отверстия 2 (рис. 2.17) в кривошипе 1 с отверстием 3 в рукаве 4 машины, после чего отверстия 2 и 3 «прошивают» калибром 5. Вращая эксцентрик механизма перемещения 8 (см. рис. 2.15), совмещают оси пальца 9 (см. рис. 2.16), стойки 8 и шатунов 6 и 7. Калибр 19 вставляют в отверстие 18 и «прошивают» оси стойки 8, шатунов 6, 7 и пальца 5. Воащая ролик 2 рычага обратного хода 1 против часовой стрелки, рукоятку 3 устанавливают на величину «0». Калибр 21 вставляют в отверстие 15 в платформе и «прошивают» отверстие стойки 8. Не вынимая калибры 19 и 21 из отверстий 18и 15, зажимают влип крепления эксцентрика 8 (см. рис. 2.15) и винт 4 (см. рис. 2.16).

Установка рычага механизма перемещения материала 14 осуществляется в следующем порядке. Резьбовое отверстие 16 рычага механизма перемещения материала 14 «прошивается»установочным пальцем 17 калибра 11, а рычаг этого механизма перемещается в крайнее верхнее положение до упора в калибр 11.
