2.1. Машины конструктивно-унифицированного ряда (КУР) 31 (131) кл. ОАО «Орша»

Регулировки в механизме подачи верхней нитки и затягивания стежка

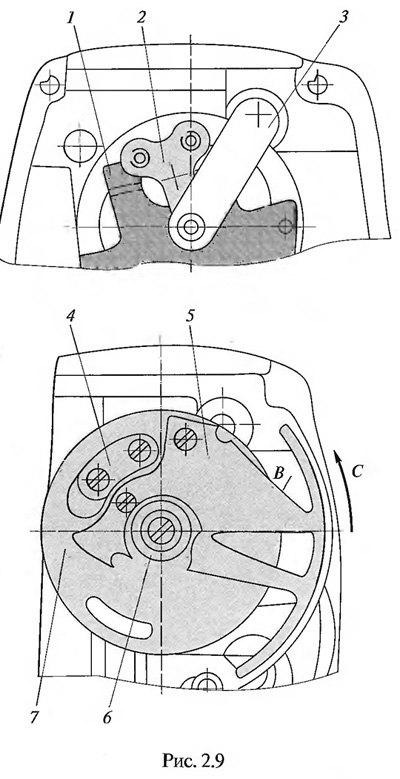

 Ротационный нитепритя-гиватель устанавливается непосредственно на кривошип 1 -(рис. 2.9) механизма иглы, для чего на кривошипе закрепляется пластина 2 с цилиндрическим выступом 6. Чтобы центр выступа совпадал с осью главного вала, пластину 2 устанавливают с помощью калибра 3, вставляемого в отверстие в головке машины, предназначенное для установки кривошипно-коромыслового нитепри-тягивателя. На выступ насаживается диск 7и прижимается пластиной 4. К диску 7 двумя винтами крепится кулачок 5 нитепритягивателя.

Для регулировки фазы подачи или вытяжки нитки нужно освободить винты крепления пластины 4 и повернуть диск 7 в направлении вращения главного вала или противоположном, что определяется стрелкой С. При повороте диска против часовой стрелки затягивание стежка происходит раньше, чем при повороте главного вала по часовой стрелке.

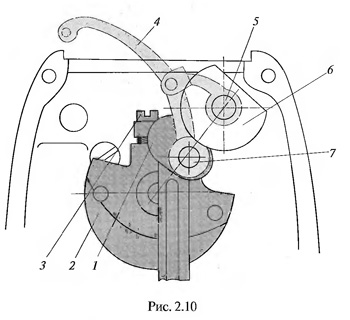

Установка кривошипно-коромыслового нитепритягивателя производится следующим образом. При снятом нитепритягивателе 4 (рис. 2.10) на кривошипе 2 ослабляют винты 3 крепления кривошипа 1, калибр 6 надевают на ось 5, а кривошип 1 устанавливают таким образом, чтобы цапфа 7, на которую надевается нитепритягиватель, только касалась калибра 6. Затем кривошип 1 закрепляют в этом положении винтом 3, после чего устанавливают нитепритягиватель.
