2.1. Машины конструктивно-унифицированного ряда (КУР) 31 (131) кл. ОАО «Орша»





Регулировки в механизме иглы



 Положение иглы 10 (рис. 2.6) относительно носика 11 челнока Урегулируется вертикальным перемещением игловодителя 4 после ослабления винта 6 в клемме 5. Для правильной установки игловодителя по высоте калибром 2 «прошивается» отверстие Л в кривошипе игловодителя 1 и отверстие Б в рукаве машины 3. При этом ослабляется винт 6 клеммы 5 и в игловодитель 4 вместо иглы вставляется калибр 7. Ослабив винт 9, челнок устанавливают так, чтобы при опущенном игловодителе 4 калибр 7 упирался в носик челнока 8. При замене калибра 7 иглой это обеспечивает расстояние между верх-
ней кромкой ушка иглы 10 и нижней кромкой носика 11 челнока 8, равное 0,8 + 0,2 мм. Затем винты 6 и 9 зажимаются.

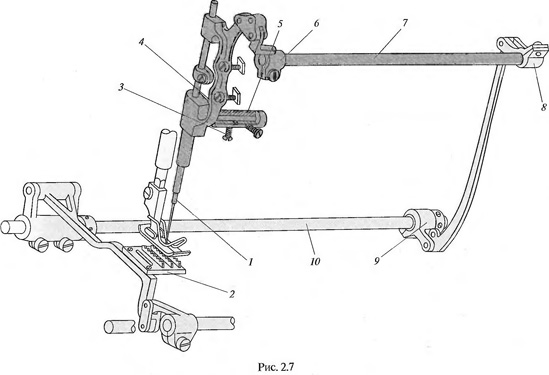

Положение иглы относительно отверстия в игольной пластине регулируется смещением рамки 4 (рис. 2.7) вместе с втулкой 5 при ослабленном стопорном винте 3.

В машинах с отклоняющейся иглой 1 ее положение относительно стенок отверстия в рейке 2 в направлении поперек платформы регулируется поворотом коромысла 6 или 8 относительно вала 7 или коромысла 9 относительно вала 10.

В момент прокола материала иглой I рейка 2 должна закончить свой подъем и начать перемещение материала вместе с иглой.

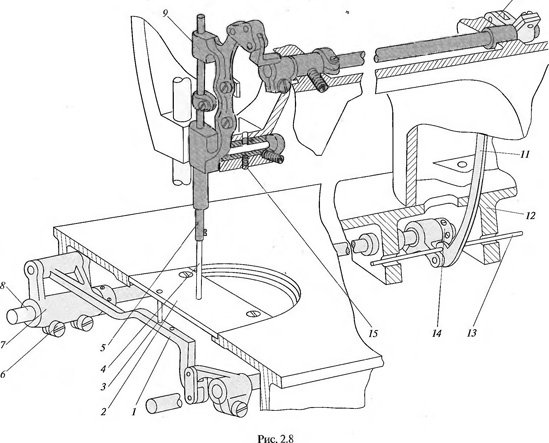

При установке рамки игловодителя должно быть обеспечено строго центрированное прохождение иглы в отверстие игольной пластины. Для этого вместо игольной пластины устанавливается калибр 2 (рис. 2.8), а в игловодитель 5вместо иглы до упора — калибр 4. После ослабления винта 15рамку

9 устанавливают так, чтобы калибр 4 «прошил» отверстие калибра 2. После этого винт 15 закрепляют.
