2.1. Машины конструктивно-унифицированного ряда (КУР) 31 (131) кл. ОАО «Орша»

Заправка верхних и нижних ниток и регулировка их натяжения

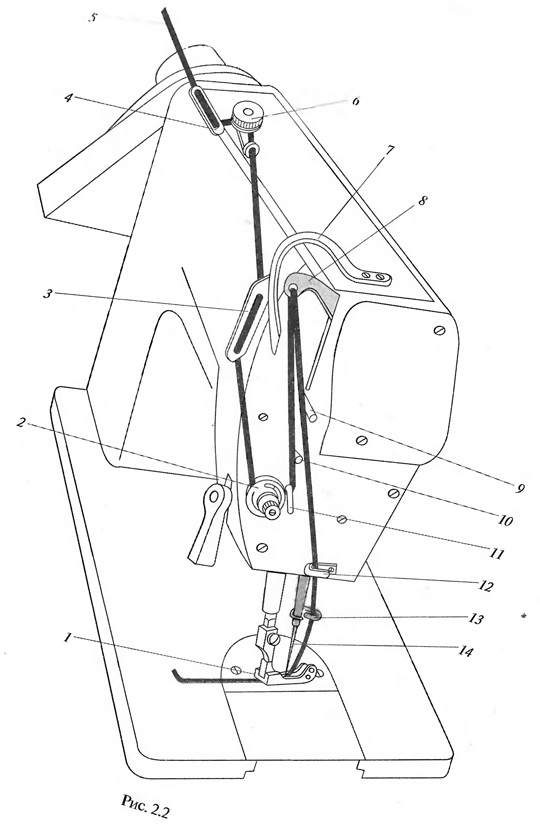

 Заправка верхней нитки в машинах с кривошипно-коромысловым нитепритягивателем производится в такой последовательности: нитку 5 (рис. 2.2) с бобины вводят в отверстия нитенаправителя 4, двигая по часовой стрелке, проводят между шайбами дополнительного регулятора натяжения 6. Затем нитку последовательно проводят в отверстия питепритягивателя 3, против часовой стрелки проводят между шайбами регулятора натяжения верхней нитки 2. Конец нитки заводят за крючок нитенаправительной пружины 11 и за нитеотражатель 10. Слева направо нитку вводят в ушко нитепритягивателя 8, расположенное под предохранительной скобой 7. Нитку проводят сверху вниз, касаясь нитеотража-теля 9, в нитенаправители 12 и 13, вводят в ушко иглы 14 и укладывают под лапку 1.

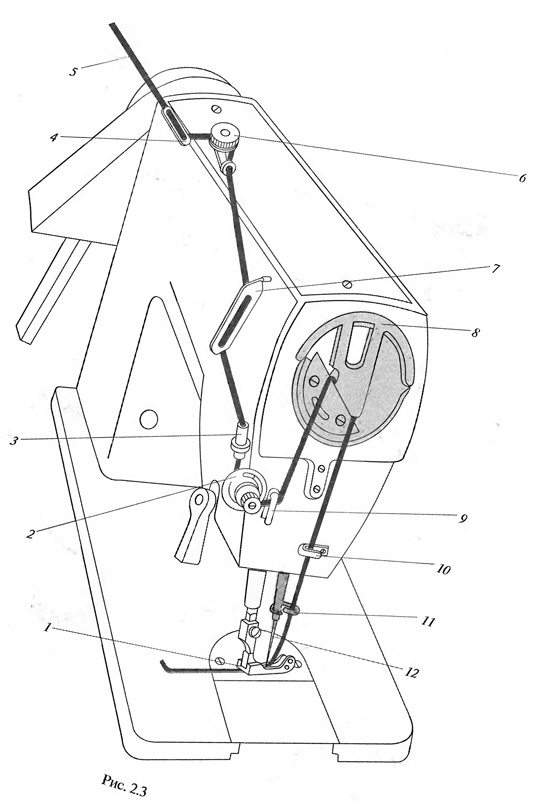

В машинах с ротационными нитепритягивате-лями заправка верхней нитки проводится в такой последовательности (рис. 2.3): нитку 5 с бобины пропускают через отверстие нитенаправителя 4, по часовой стрелке между шайбами дополнительного регулятора 6, далее через отверстия нитенаправителей 7 и 3, против часовой стрелки между шайбами регулятора натяжения верхней нитки 2. Затем через нитенаправитель 9 нитку заводят за кулачковую поверхность нитепритягивателя 8, вводят в нитенаправитель 10, закрепленный на фронтовой доске, в проволочный нитенаправитель 11, надетый на нижнюю втулку игловодителя, в ушко иглы 12 и укладывают под лапку 1.

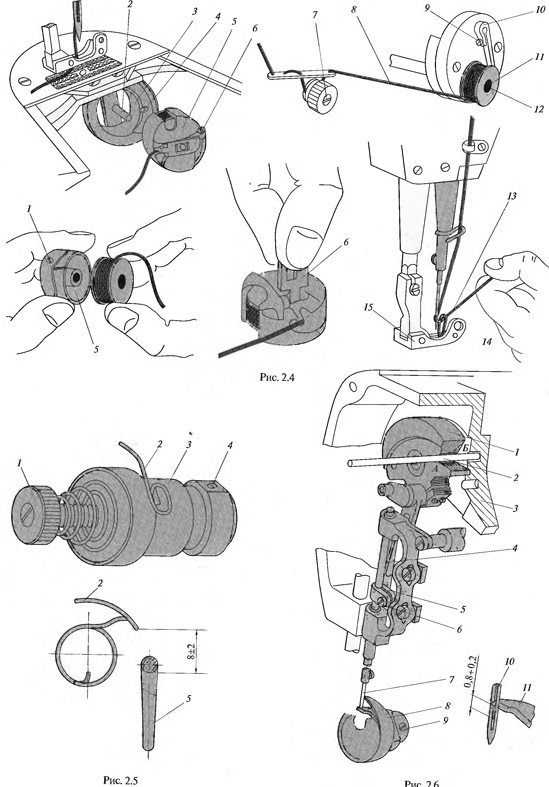

Нижнюю нитку заправляют в следующем порядке. Сначала проворачивают маховик головки, устанавливая иглу в крайнее верхнее положение; отодвигают задвижную пластину, захватывают двумя пальцами левой руки рычаг 6 (рис. 2.4) и вынимают шпульный колпачок 5. Поворачивают его открытой стороной вниз, опускают рычаг 6, отчего шпулька выпадает. Затем шпульку 11 устанавливают на шпиндель 12 моталки, смонтированной на рукаве машины.

Количество ниток, наматываемых на шпульку 11 (вместимость шпульки), регулируется поворотом ограничителя 10 на шпинделе 12 после ослабления винта 9.

Натяжение нитки Урегулируется винтом 7. Если винт заворачивать, то натяжение наматываемой нитки увеличивается.

После снятия с моталки наполненную шпульку вставляют в шпульный колпачок 5 и, взяв большим и указательным пальцами левой руки за рычаг 6 защелки колпачка 5, надевают его на стержень 2 шпуледержателя 3, нажимая на колпачок большим пальцем, чтобы выступ рычага 6 попал в вырез 4 шпуледержателя 3. Длина свободного конца нитки должна быть не менее 40 мм.

После заправки верхней (игольной) и нижней (челночной) ниток берут левой рукой конец игольной нитки 13, поворачивают маховик на один оборот (для переплетения игольной 13 и челночной 14 ниток), тянут на себя игольную нитку 13, пока челночная нитка 14 не вытянется наверх, и обе нитки оттягивают под лапкой 15 в направлении от себя.

Переплетение игольной и челночной ниток должно происходить внутри стачиваемых материалов.

Если натяжение игольной нитки слишком сильное или челночной слишком слабое, то переплетение ниток будет происходить на верхней стороне стачиваемых материалов, а если наоборот, то на нижней.

Регулировка натяжения челночной нитки осуществляется винтом 1, а игольной — гайками регуляторов натяжения 2 (см. рис. 2.2) и 6 и 2 (см. рис. 2.3) и 6.

В процессе эксплуатации возникает необходимость регулировки положения и натяжения пружины 2 (рис. 2.5) регулятора 3. Для регулировки положения пружины 2 относительно нитенапра-вителя 5нужно повернуть регулятор 3, ослабив винт крепления 4. Положение пружины 2 в указанных на рисунке пределах определяют практически, в зависимости от применяемых ниток, вида стачиваемых материалов, скорости пошива и других факторов, при этом пружина 2 при максимальном обводе корпуса челнока ниткой должна перемещаться на 1...3 мм вниз из крайнего верхнего положения.

Для регулировки натяжения пружины 2 нужно снять регулятор и, ослабив затяжку винта 4, повернуть шпильку 1 по часовой стрелке для увеличения натяжения пружины или против часовой стрелки — для его уменьшения.

Регулируя натяжение пружины 2, ориентировочно можно руководствоваться следующим правилом: при работе с тонкими нитками и материалами следует устанавливать меньшее натяжение.
