1.6. ПРОВЕТРИВАНИЕ КАЛИЙНЫХ РУДНИКОВ.

Главной задачей проветривания (вентиляции) калийных рудников является подача во все выработки, где находятся люди, необходимого нормированного количества воздуха с целью:
- разжижения всех ядовитых, взрывоопасных и других вредных компонентов до предельно-допустимой концентрации (ПДК);
- механического выноса газов и пыли из забоев (рабочих зон).
При этом должны соблюдаться санитарные нормы качества (состава) воздуха, его температура и допустимые скорости воздушного потока. На Верхнекамском месторождении применяются две схемы проветривания рудников - центральная и фланговая.
Центральная схема проветривания характеризуется тем, что воздухоподающие и вентиляционные стволы находятся на одной промплощадке и чаще всего расположены в центре шахтного поля.
Фланговая схема проветривания характеризуется тем, что воздухоподающие и вентиляционные стволы располагаются друг от друга на значительном расстоянии. Чаще всего воздухоподающие стволы находятся в центральной части, а вентиляционные - отнесены к границам шахтного поля.
На калийных рудниках применяется всасывающий способ проветривания. В непосредственной близости от вентиляционного ствола расположены две мощные центробежные вентиляторные установки типа ВРЦД-4,5 или ВЦД-47У. Таким образом, практически все выработки находятся под разряжением.
При центральной схеме проветривания, например на БКПРУ-4 и БКПРУ-2, воздух поступает в рудник по двум стволам и разделяется на два потока по северному и южному главным полевым выработкам. Затем он растекается по полевым панельным штрекам, поступает в районы ведения очистных работ и по панельным выработкам попадает в оба крыла главного полевого вентиляционного штрека и выдается на поверхность через вентиляционный ствол (Рис. 1.17).
При фланговой схеме проветривания (БКПРУ-1) воздух в рудник подается по трем стволам, обтекает как и в первом случае, районы ведения очистных работ, а исходящая струя удаляется по четвертому стволу, отнесенному к границе шахтного поля (рис. 1.18).

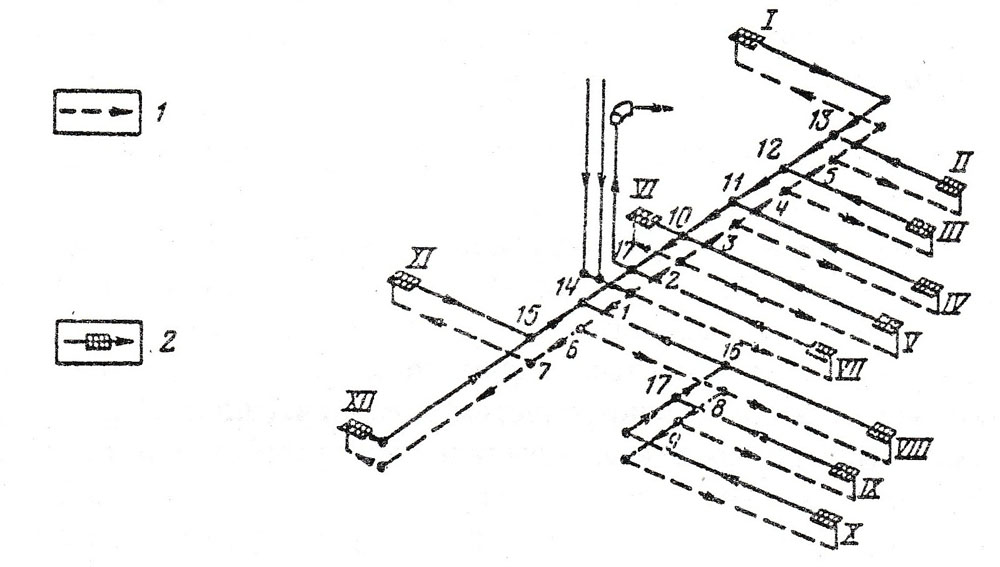

Рис. 1.17 Центральная схема проветривания рудника :
1 - полевые штреки, 2 - пластовые штреки и районы ведения очистных работ.



Рис. 1.18 Схема фланговой вентиляции рудника :
1 - выработки откаточного горизонта, 2 - пластовые выработки, 3 - районы ведения очистных работ.



Фланговая схема проветривания имеет тот недостаток, что для ее осуществления необходимо предварительно проходить горные выработки большой протяженности для соединения воздухоподающих и вентиляционного стволов.
Для правильного распределения воздуха и устранения его утечек в рудниках возводится большое количество вентиляционных перемычек из самых различных материалов (кирпичные, чураковые, насыпные, парусиновые, из транспортерной ленты) и вентиляционных дверей.
Схемы вентиляции панелей многообразны и зависят от способов подготовки шахтных полей, количества одновременно отрабатываемых пластов и других факторов. Наиболее эффективными из них являются схемы, которые характеризуются минимальными утечками воздуха и требуют наименьшего количества выработок, проводимых специально для целей вентиляции.
Количество воздуха, подаваемого в калийные рудники должно определяться по «Инструкции по расчету количества воздуха, необходимого для проветривания Верхнекамских калийных рудников», но должно быть не менее количества воздуха, найденного как сумма потребностей по газовому фактору всех сильвинитовых и карналлитовых пластов (из расчета 1,4 куб.м/мин и 2,1 куб.м/мин соответственно на 1 куб.м среднесуточной добычи горной массы) и расчетного количества воздуха, необходимого для проветривания выработок по каменной соли и камер служебного назначения [6].
В соответствии с ЕПБ количество воздуха, необходимого для проветривания выработок, должно рассчитываться по наибольшему числу людей, занятых одновременно на подземных работах; по углекислому газу, ядовитым и горючим газам, пыли, ядовитым газам, образующимся при производстве взрывных работ; по вредным компонентам выхлопных газов, выделяющихся при применении оборудования с двигателями внутреннего сгорания, а также по минимальной скорости движения воздуха, причем принимается к учету наибольшее количество воздуха, полученного при расчете по вышеуказанным факторам.
Количество воздуха, рассчитываемого по числу людей, должно быть не менее 6 м3/мин на каждого человека, считая по наибольшему числу одновременно работающих людей в смене.
Скорость движения струи воздуха в подготовительных и очистных выработках соляных и калийных рудников должна быть не менее 0,15 м/с.
Скорость движения воздуха не должна превышать следующих норм : в очистных и подготовительных выработках - 4 м/с; в квершлагах, вентиляционных и главных откаточных штреках, капитальных уклонах - 8 м/с; в остальных выработках - 6 м/с; в стволах, по которым производятся спуск и подъем людей и грузов - 8 м/с; в стволах, служащих только для подъема и спуска грузов -12 м/с; в стволах, оборудованных подъемными установками, предназначенными для подъема людей в аварийных случаях и осмотра стволов, а также в вентиляционных каналах - 15 м/с.
Температура воздуха в подготовительных, очистных и других действующих выработках не должна превышать 26°С, при температуре свыше 26°С должны приниматься специальные меры по ее снижению.
