1.2.2. ПОДГОТОВКА ШАХТНОГО ПОЛЯ
Подготовка шахтного поля для ведения очистных работ включает в себя два этапа:
1. Проведение комплекса основных капитальных подготовительных выработок.
2. Разделение пласта на выемочные единицы.
Существуют следующие способы подготовки шахтного поля подготовительными выработками: индивидуальный, групповой и комбинированный. Каждый из них может иметь пластовое (рудное) и полевое местоположение основных подготовительных выработок.
Выбор способа подготовки зависит от сочетания горногеологических, технических и экономических факторов. Различные варианты подготовки шахтного поля подготовительными выработками приведены на рис. 1.5.
Под индивидуальным понимается способ подготовки, при котором каждый пласт обслуживается своей обособленной системой подготовительных выработок (рис. 1.5а).
При групповом и комбинированных способах подготовки основными подготовительными выработками обслуживается несколько пластов (рис. 1,5б,в). Такие способы характерны для рудников ОАО «Уралкалий».
При пластовом (рудном) способе подготовки основные выработки проводятся по пласту (рис. 1.5а,б), при полевом - по подстилающим породам (рис. 1,5в).
Индивидуальный пластовый способ предусматривает независимую подготовку каждого пласта выработками, пройденными по руде.
Индивидуальный полевой способ предусматривает независимую подготовку каждого пласта полевыми выработками и применяется на тех участках рудников, где отрабатывается лишь один из пластов.
Групповой пластовый способ предусматривает обслуживание верхнего пласта основными выработками, проведенными по нижнему пласту.
Групповой полевой способ предусматривает обслуживание нескольких пластов основными выработками, проведенными по подстилающей каменной соли.
Групповая подготовка пластов экономически целесообразна при небольшом расстоянии между пластами. Такие условия характерны для рудников Верхнекамского бассейна, где расстояние между пластами исчисляется несколькими метрами.

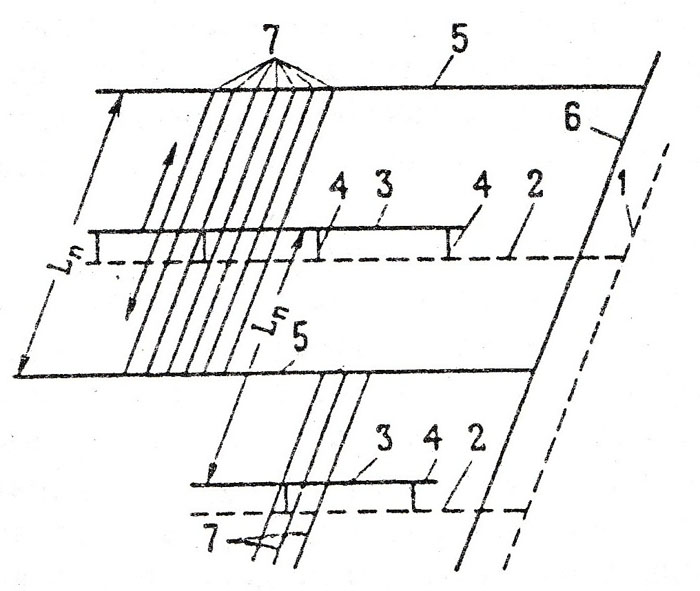

Рис. 1.6 Принципиальная схема панельного способа подготовки:
Ln - ширина панели, сплошные линии - пластовые выработки, штриховые - полевые выработки. Стрелками показано направление отработки камер


Рис. 1.8 Принципиальная схема панельноблоковой подготовки при обратном порядке отработки панелей: 1 - главные штреки, 2 - панельные транспортные штреки, 3 - панельные вентиляционные штреки, 4 - блоковые транспортные штреки, 5 - блоковые вентиляционные штреки,6 - очистные камеры, 7 - сопряжения блоковых; и панельных штреков, 8 - сопряжения панельных и главных штреков, 9 ~ отработанные блоки. Стрелками показано направление транспортировки руды


Рис 1.7 Принципиальная схема панельной рудной заготовки

а - при прямом порядке отработки панелей, б - при обратном 1 - главные штреки, 2 - панельные транспортные штреки, 3 - панельные вентиляционные штреки, 4 - очистные штреки, 5 сопряжения камер с панельными штреками. Стрелками указано направление транспорта руды


Пластовая подготовка применяется при незначительной складчатости пластов и практически горизонтальном их залегании. В подобных условиях основные пластовые выработки проводятся, как правило, комбайнами и могут быть оборудованы любым видом транспорта.
Полевая подготовка более целесообразна при значительной складчатости и неспокойном залегании пластов, поскольку магистральный транспорт по пластовым выработкам в таких условиях затруднен или практически невозможен При полевой подготовке соединительные выработки (гезенки) выполняют роль аккумулирующих емкостей, что позволяет эффективно применять электровозный транспорт по полевым выработкам. Так как эти выработки находятся вне зоны влияния очистных работ, то полевая подготовка эффективно сочетается с прямым порядком отработки шахтных полей (от центра к границам шахтного поля).
Сочетание различных признаков могут образовать и более сложные комбинированные способы подготовки шахтного поля подготовительными выработками. К ним относятся такие, при которых функции групповых выполняют лишь основные транспортные выработки (полевые или пластовые), в то время как вентиляционные выработки проводятся для каждого пласта в отдельности (рис.1.5в). Комбинированные способы имеют широкое применение на рудниках ОАО «Уралкалий».
Вторым этапом подготовки шахтного поля является разделение пластов на выемочные единицы.
Существуют следующие способы подготовки (разделения) пластов: этажный, панельный и панельно-блоковый.
Этажный способ подготовки предусматривает разделение пласта или группы пластов на этажи, вскрываемые и разрабатываемые в нисходящем порядке. Этот способ применяется при наклонном и крутом падении калийных залежей, которые не характерны для Верхней Камы и здесь не рассматриваются.
Панельный и панельно-блоковый способы подготовки предусматривают разделение пластов на панели и выемочные блоки и применяются при горизонтальном или пологом залегании пластов, характерном для Верхнекамского месторождения.
