Механизм поворота экскаватора ЭО-3322А

Гидравлический экскаватор ЭО-3322А - часть 2

Механизм поворота экскаватора ЭО-3322А (рис. 180). Привод его осуществлен от низкомоментного гидроиотора 8, который вместе с двухступенчатым шестеренным редуктором составляет единый агрегат. Вал 9 гидромотора соединен муфтой 7 с первичным валом-шестерней 6 редуктора. На промежуточном валу-шестерне 4 жестко закреплена с помощью шлицевого соединения шестерня 5. Две цилиндрические шестерни 3 и 1 также с помощью шлицев соединены с поворотным валом 2.

Для смазывания шестерен и опорных подшипников валов редуктора внутрь корпуса 11 заливают масло, уровень которого определяют по рискам на линейке 10. Нижний опорный подшипник поворотного вала 2 смазывают, подавая густую смазку через масленку 12. От осевого перемещения обегающую шестерню 1 удерживает шайба 15, закрепленная болтами.

Рабочую жидкость подводят через штуцера на верхней части гидромотора. Подача жидкости под давлением через тот или другой штуцер приводит к вращению вала гидромотора и соответственно всей поворотной части машины в ту или другую сторону. При установке золотника гидрораспределителя в нейтральное положение полости гидромотора заперты и механизм поворота находится в заторможенном положении. В случае необходимости механизм поворота может быть демонтирован единым блоком.

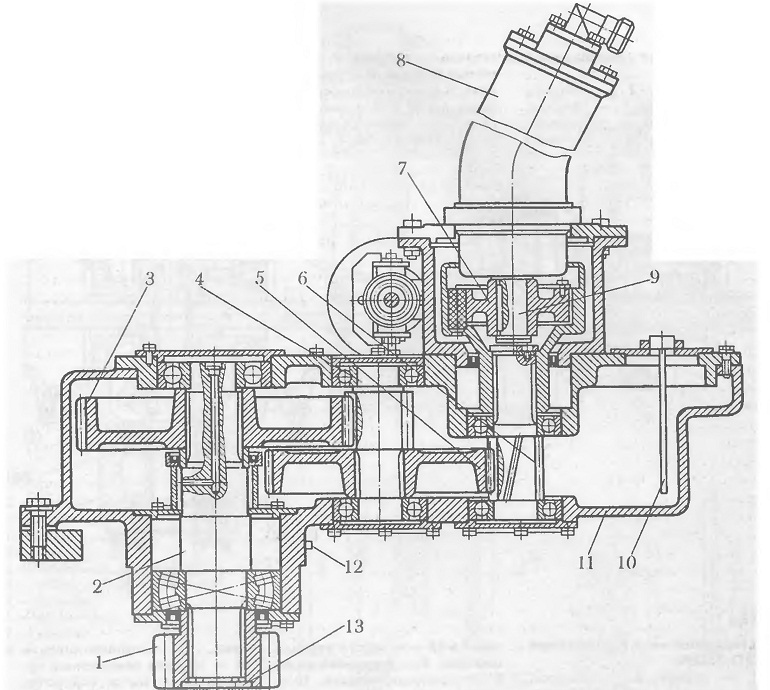

Механизм поворота экскава-ра ЭО-3322А:
1 — обегающая шестерня, 2 — поворотный вал, 3 и 5 — шестерни, 4 и 6 — валы-шестерни,
7 — соединительная муфта.
8 — гидромотор, 9 — вал гидромотора, 10 — масломерная линейка, 11 — корпус редуктора, 12 — масленка, 13 — шайба
