Гидравлическая система экскаватора Э-5015А - часть 12

Система управления тормозом установлена на поворотной платформе экскаватора Э-5015А Гидроцилиндр-датчик 2 (рис. 178) тормоза предназначен для создания давления в системе гидравлического привода. Сверху над гидроцилиндром-датчиком расположен наполнительный бачок 4, закрытый крышкой 5 с отверстием для сообщения внутренней полости бачка с атмосферой. В бачке установлен сетчатый фильтр 6, выполняющий одновременно функции успокоителя находящейся в бачке тормозной жидкости. Жидкость из бачка поступает в гидроцилиндр самотеком через компенсационное отверстие 7.

При воздействии на педаль тормоза толкатель 7 перемещает поршень 3, манжета 8 которого перекрывает отверстие 7, и жидкость под давлением через двойной клапан 10 и штуцер 77 поступает в коллектор по трубопроводам и затем в тормоза. При движении поршня назад жидкость проходит в полость 9 через обратный клапан.

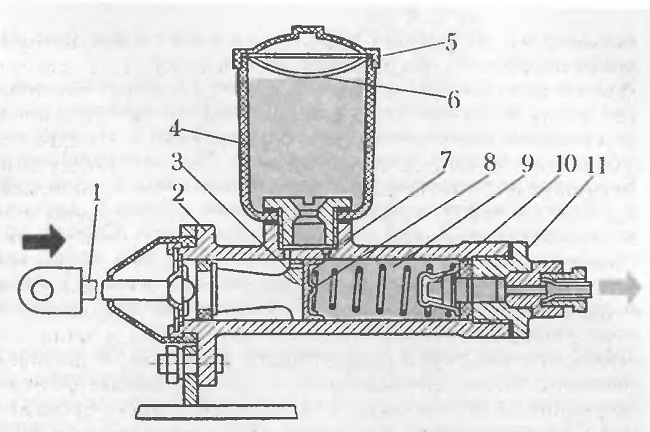

178 Система управления тормозом механизма передвижения:

1 — толкатель,

2 — гидроцилиндр-датчик,

3 — поршень,

4 — наполнительный бачок,

5 — крышка,

6 — сетчатый фильтр,

7 — отверстие,

8 — манжета,

9 — полость гидроцилиндра-датчика,

10 — двойной клапан,

11 — штуцер
