Гидравлический экскаватор ЭО-3322А - часть 5
Главная передача переднего моста экскаватора ЭО-3322А (рис. 183)
полностью унифицирована с главной передачей заднего моста и отличается
лишь проточкой на корпусе 7. Передний мост — управляемый. Вращение от
коробки передач передается полуоси 2 и через кулак 5 и диск 22 шарнира —
вилке 11 полуоси, а затем фланцу 12 и ступице 70, к которой прикреплено
колесо. Между торцом верхнего шкворня 18 и рычагом 27 или крышкой с
помощью прокладки должен быть обеспечен зазор 0,5 мм.
При снятом фланце 12 вилка 11 полуоси должна иметь осевой люфт в
пределах 4—7 мм, что обеспечивает возможность поворота колес на угол 25°
без расклинивания шарнира. Ступица 10 сидит на цапфе, закрепленной на
корпусах 19 и 20 поворотных кулаков. К торцовому фланцу корпуса 7
переднего моста приварен корпус 3 шаровой опоры. В корпусе 3 закреплены
шкворни 7 и 18, на которые насажены роликоподшипники 17 и упорный
шарикоподшипник 6, входящие в расточки корпусов 19 и 20 поворотных
кулаков.
При перемещении рулевой тяги рычаг 21 поворачивает корпус 19 поворотных
кулаков относительно шкворней 18 вместе со ступицами 10 колес переднего
моста. Подвеска переднего моста выполнена балансирной для создания
постоянного контакта всех колес с грунтом и увеличения проходимости
машины. Передний мост включают рычагом на пульте управления и только в
том случае, если для передвижения недостаточно одного заднего моста. При
передвижении по хорошей дороге передний мост выключают.

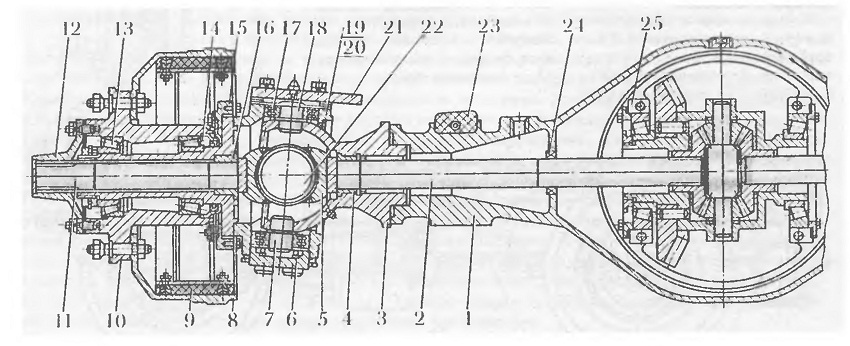

183 Передний мост экскаватора ЭО-3322А:
1 — корпус, 2 — полуось,
3 — корпус шаровой опоры,
4 и 16 — втулки, 5 — кулак шарнира, 6 — шарикоподшипник, 7 и 18 — нижний
и верхний шкворни, 8 — тормозной шкив, 9 — тормозная колодка, 10 —
ступица, 11 — вилка полуоси, 12 — фланец, 13 и 17 — роликоподшипники, 14
— сальник ступицы, 15 — суппорт, 19 и 20 — корпуса поворотных кулаков,
21 — рычаг поворота, 22 — диск шарнира, 23 — упор, 24 — сальник полуоси,
25 — редуктор моста
