Гидравлическая система экскаватора Э-5015А - часть 11

Шкив тормоза 9 (рис. 177) жестко шпонкой 11 и стопорным кольцом 10 закреплен на вторичном валу 12 редуктора механизма передвижения. Тормозные колодки 5 через ступицы 13 и тормозной диск 14 крепят к неподвижной раме гусеничного хода и притягивают одну к другой стяжными пружинами 4 и 6. Между колодками 5 и шкивом 9 при невключенном тормозе установлен гарантированный минимальный зазор, который создается автоматическим устройством гидроцилиндра 1. При подаче жидкости через трубки 8 в гидроцилиндр 1 тормоза поршни 3 раздвигают колодки 5 и они прижимаются к тормозному шкиву 9, осуществляя операцию торможения.

Для выпуска воздуха из системы предусмотрен клапан 7. На гидроцилиндры и поршни с внешних торцов надеты резиновые защитные колпаки 2.

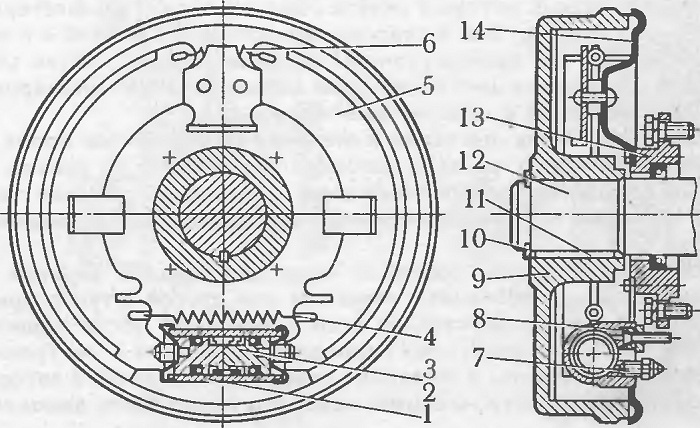

177 Тормоз механизма передвижения экскаватора Э-5015А:

1 — исполнительный гидроцилиндр,

2 — защитный колпак,

3 — поршень,

4 и 6 — пружины,

5 — колодка,

7 — клапан,

8 — трубка,

9 — шкив тормоза,

10 — стопорное кольцо,

11 — шпонка,

12 — вал редуктора,

13 — ступица,

14 — диск
