Гидравлическая система экскаваторов ЭО-2621А - часть 6
Механизм поворота экскаваторов ЭО-2621А (рис. 162) состоит из поворотной
колонны, цепной передачи и двух гидроцилиндров, Поворотный корпус 14
опирается на конические роликоподшипники 6 и 9 и вращаемся относительно
стакана 7 головки рамы с помощью цепной звездочки h приводимой в
движение цепью 3 от гидроцилиндров 4. Оба гидроцилиндра работают
попеременно. Если шток одного гидроцилиндра втягивается, то цепь 3,
соединенная с ним тягой 5, поворачивает звездочку 1 и корпус 14, а
другой гидроцилиндр совершает холостой ход.
В корпусе 14 сделаны проушины 15 и 13 для установки стрелы и ее
гидроцилиндра, а также прилив 8 с пальцем 10 — для фиксации механизма
поворота в транспортном положении.
При работе машины палец 10 поднят вверх и своей нижней частью упирается
в ограничители поворота, которые расположены на раме экскаватора и
служат для стопорения колонны в случае обрыва цепи.
Для регулирования осевого люфта колонны опускают рабочий орган на грунт,
отгибают стопорную шайбу, затягивают гайку 2 и отпускают ее на 1/8
оборота, а затем вновь застопоривают шайбой. Для демонтажа внутренней
обоймы подшипника 9 предусмотрены отверстия в корпусе 14, закрытые
пробками 12. Подшипники 9 и 6 смазывают через масленки 11 и 16.

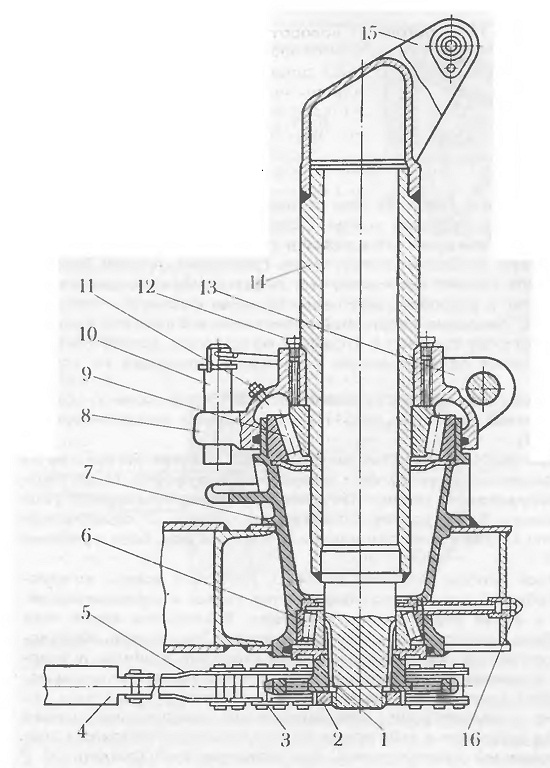

162 Механизм поворота:
1 — звездочка, 2 — гайка, 3 — цепь, 4 — гидроцилиндр, 5 — тяга, 6 и 9 —
роликоподшипники, 7 — стакан, 8 — прилив, 10 — палеи, 11 и 16 —
масленки, 12 — пробка, 13 и 15 — проушины, 14 — поворотный корпус
