Гидравлическая система экскаваторов ЭО-2621А - часть 5

По принципу действия все гидроцилиндры рабочего оборудования двойного действия и одинаковой конструкции. Гидроцилиндр рукояти (рис. 161, а) состоит из трубы 9, на один конец которой навинчена передняя крышка 70, а к другому приварена задняя крышка 1. Поверхность трубы 9 хромированная и обработана с высокой степенью точности и чистоты. На штоке 16 гайкой 4 укреплен поршень 5. Поршень 5 уплотнен манжетами 6 и кольцом 11, а шток 16 — манжетой 14 и грязесъемником 12, установленным в крышке 11. На передней 10 и задней 7 крышках гидроцилиндра закреплены угловые штуцера 3 для присоединения к ним трубопроводов. Опорные кольца 7 удерживают манжеты 6 от осевого перемещения. Переднюю крышку 10 уплотняют кольцом 15.

Для смягчения ударов в конце хода поршня служит конус 8, а при обратном ходе роль демпфера выполняет хвостовик штока 16. Шток 16 и заднюю крышку 7 соединяют с другими деталями через шарнирные сферические подшипники 2.

Гидроцилиндры поворота отличаются от других гидроцилиндров отсутствием сферических подшипников 2 и наличием демпферного устройства, вмонтированного в заднюю крышку 7 (рис. 161,б). Демпферное устройство состоит из корпуса 18, в котором перемещается золотник 19. На наружной поверхности золотника нарезана спиральная канавка 27 переменного сечения.

При нагнетании жидкость поступает в гидроцилиндр или через каналы А и Б, или через обратный клапан 22 и отверстие В. До начала торможения слив идет свободно через каналы Б и А. При приближении к крышке 7 поршень упирается в золотник 19 и, сжимая пружину 20, перемещает его внутрь корпуса 18. При этом золотник 19 перекрывает свободный слив через канал Б и канал А и жидкость из гидроцилиндра продавливается в канал А через спиральную , канавку 27.

Гидропроводы на экскаваторе ЭО-2621А представляют собой или бесшовные стальные трубы, или шланги высокого давления. В большинстве случаев их соединяют штуцерами, добиваясь необходимой герметичности установкой конических или кольцевых прокладок. К распределителю гидропроводы присоединяют с помощью винтов и уплотнительных колец.

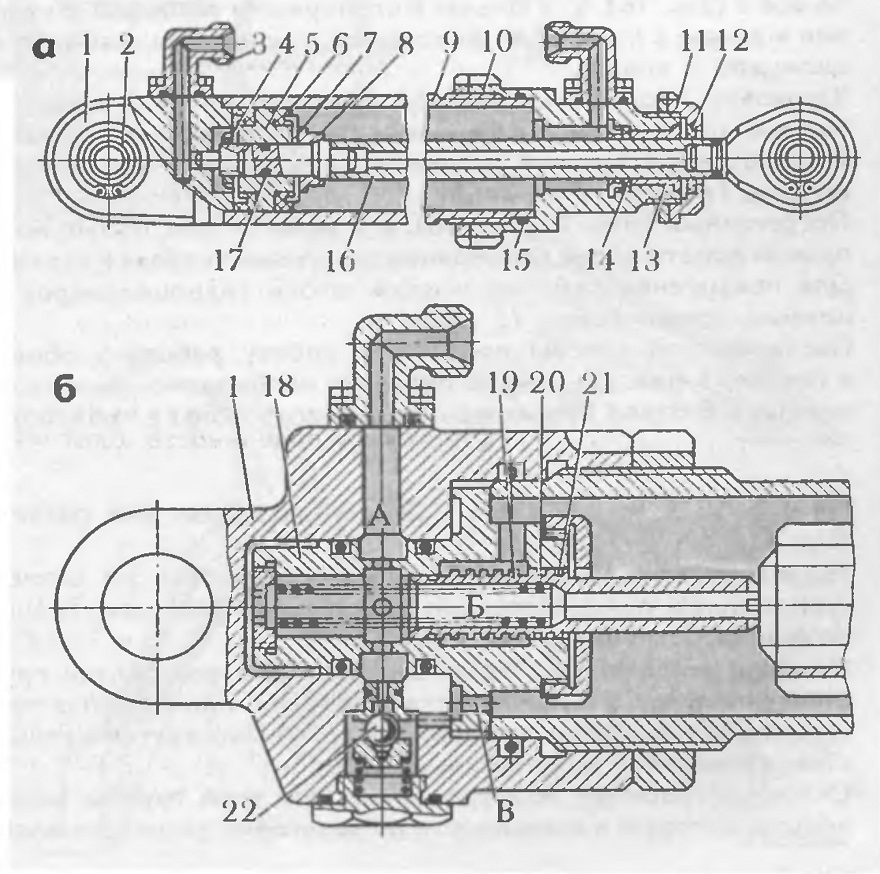

161 Гидроцилиндры:

а — рукояти,

б — механизма поворота;

1 и 10 — крышки,

2 — сферический подшипник,

3 — штуцер,

4 — гайка,

5 — поршень,

6 и 14 — манжеты,

7 — опорное кольцо,

8 — конус,

9 — труба,

11 —крышка грязесьемника,

12 — грязесъемник,

13 — втулка,

15 и 17 — уплотнительные кольца,

16— шток,

18 — корпус,

19 — золотник,

20 — пружина,

21—спиральная канавка,

22 — обратный клапан
