Глава XIII

Устройство экскаваторов с гидравлическим приводом

§ 42

Экскаваторы 2-й размерной группы (экскаватор ЭО-2621А)

Для механизации земляных и погрузочных работ небольших объемов выпускают гидравлические экскаваторы 2-й размерной группы, которые монтируют на пневмоколесных тракторах ЮМЗ-6Л/6М.

Техническая характеристика навесного гидравлического экскаватора ЭО-2621А (рис. 153) приведена в табл. 7.

Экскаватор ЭО-2621 А предназначен для разработки грунтов I—III категории и погрузки сыпучих и мелкодробленых материалов. Машина имеет два вида рабочего оборудования: экскаваторное и бульдозерное.

Основным рабочим органом экскаваторного оборудования является унифицированный ковш прямой и обратной лопат емкостью 0,25 м3. Кроме того, экскаватор может быть оснащен по специальному заказу погрузочным ковшом емкостью 0,5 м3, крановой подвеской, вилами, оборудованием грейфера и обратной лопаты со смещенной осью копания.

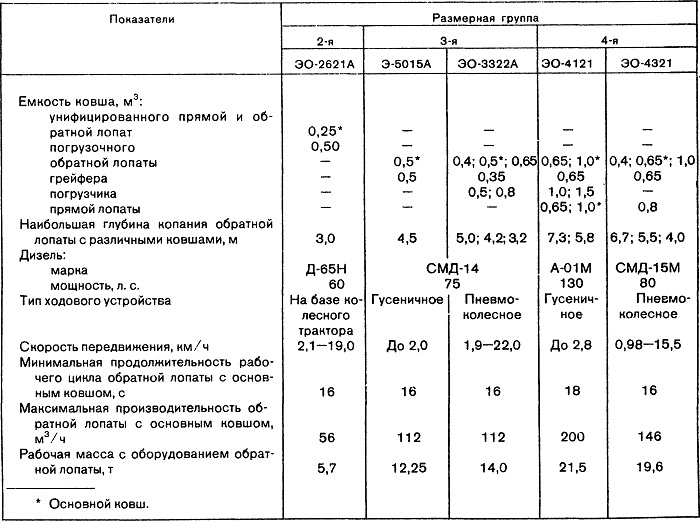

Таблица 7

Техническая характеристика экскаваторов 2—4-й размерных групп

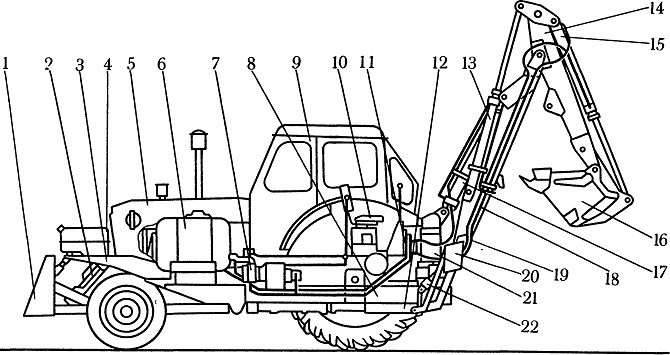

153 Экскаватор ЭО-2621А:

1 — отвал бульдозера; гидроцилиндры:

2 — отвала бульдозера,

13 — рукояти,

15 — ковша,

17 — стрелы,

22 — опор;

3 — рама бульдозера;
4 — топливныи бак;

5 — трактор;

6 — бак гидросистемы;

7 — насосная установка;

8 — обвязочная рама;

9— кабина;

10 — сиденье машиниста;

11 — гидрораспределитель;
12 — механизм поворота;

14 — рукоять;

16 — ковш;

18 — стрела;

19 — соединительные трубопроводы;

20 — выносная опора;

21 — поворотная колонна

Ковшом обратной лопаты отрывают небольшие котлованы, ямы с отвесными стенками, траншеи для подземных коммуникаций, неглубокие каналы оросительных систем. С помощью ковша прямой лопаты разрабатывают мелкие забои, расположенные выше уровня стоянки машины; производят зачистные работы в котлованах, погрузку сыпучих и мелкокусковых материалов. Ковшом грейфера отрывают колодцы, очищают траншеи и каналы, а также грузят различные материалы и породы. Погрузочный ковш используют для легких зачистных работ и погрузки мусора, снега, зерна и других материалов с малой объемной массой.

Экскаватор с крановой подвеской применяют на погрузке и разгрузке штучных грузов, на укладке трубопроводов и установке столбов. Вилами пользуются при погрузке металлической стружки, органических удобрений, соломы, силоса, а также штучных и других грузов. В передней части трактора устанавливают бульдозерное оборудование, которое используют для засыпки траншей, очистки дорог от снега, сгребания строительного мусора. Его можно применять для работы с грунтами до II категории включительно.

Рабочее оборудование монтируют на рамах 8 и 3, крепление которых выполнено таким образом, чтобы разгрузить остов трактора 5. С помощью гидроцилиндра 2 отвал 1 может быть установлен на разной высоте. Кроме основного назначения, отвал выполняет также и роль противовеса. Для повышения устойчивости экскаватора в работе используют выносные опоры 20, которые крепят к раме 8. С помощью двух гидроцилиндров 22 опоры 20 могут быть опущены на грунт или во время движения машины подняты вверх. На раме 8 смонтированы также поворотная колонна 21 и механизм 12 поворота экскава-ционного рабочего оборудования, состоящего из стрелы 18, рукояти 14 и ковша 16. Каждым из этих узлов управляют с помощью одного (стрела и ковш) или двух гидроцилинд-ров (рукоять). Жидкость к гидроцилиндрам 13, 15 и 17 подают под давлением от насосной установки. 7. Запас рабочей жидкости для гидросистемы находится в баке 6. Машиной управляют путем перемещения золотников гидрораспределителей 11. Сиденье 10 машиниста может быть повернуто на 180°. При одном его положении машинист управляет трактором во время передвижения, а при другом — работой экскаватора. Для удобства обслуживания топливный бак 4 вынесен в переднюю часть трактора.

Замену рабочего оборудования машинист может выполнить в течение часа с помощью крана грузоподъемностью не менее 0,25 г. При отсутствие подъемных средств для перемонтажа необходимо участие второго рабочего.
