§ 37

Трубопроводы гидравлических экскаваторов (ЭО-3322А и ЭО-4121)

Большинство агрегатов гидропривода связано между собой трубопроводами, по которым проходит поток рабочей жидкости. Применяют жесткие металлические трубопроводы, выполненные из цельнотянутых труб, и гибкие — рукава высокого давления (РВД) И резиновые шланги, используемые в линиях низкого давления.

Трубопроводы гидропривода экскаваторов испытывают не только высокое давление (напорное), но и вибрацию во время работы машины. Поэтому трубопроводы и их соединения между собой и с гидроаппаратами системы должны обладать достаточной прочностью и надежностью. Их следует периодически осматривать, чтобы своевременно обнаруживать и устранять утечки рабочей жидкости.

Во время замены жестких трубопроводов нужно иметь в виду, что при изгибе трубы нельзя допускать ее повреждения и сужения. Сужение повышает сопротивление проходу жидкости и создает дополнительный ее нагрев. Радиус изгиба обычно принимают в пределах 8—3 радиусов наружного диаметра трубы, причем большие значения относятся к трубам меньшего диаметра. Трубу следует крепить вблизи места ее изгиба.

Гибкие трубопроводы (РВД) применяют для подвода рабочей жидкости к ограниченно подвижным агрегатам гидропривода, например гидроцилиндрам рабочего оборудования. РВД состоит из внутреннего резинового слоя 7 (рис. 138), хлопчатобумажного слоя 2 и металлической оплетки 3, поверх которой опять идут в той же последовательности резиновый, хлопчатобумажные слои и металлическая оплетка. Для предохранения от повреждений наружная поверхность рукава покрыта толстым резиновым слоем 4, а иногда еще металлической лентой или проволочной оплеткой. Число всех слоев и прочность материала оплетки увеличивают в зависимости от давления в гидросистеме, для которой предназначен РВД. Число металлических оплеток определяет тип РВД: I —с одной оплеткой, II —с двумя, III—с тремя.

В некоторых экскаваторах с целью облегчения монтажа и демонтажа трубопроводов РВД и резиновые шланги используют как промежуточные гибкие звенья для присоединения к гидроаппаратам жестких трубопроводов, что позволяет компенсировать возможную неточность изготовления последних.

Трубопроводы соединяют между собой и с агрегатами гидропривода с помощью арматуры, которая должна обеспечивать легкость монтажа и демонтажа, а также надежное уплотнение соединения. Соединения могут быть неподвижными и подвижными (шарнирными).

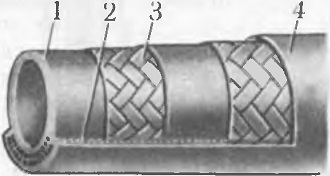

138 Рукав высокого давления:
1 и 2 — резиновый и хлопчатобумажный спои, 3 — металлическая оплетка, 4 — наружный резиновый спой (предохранительный)
