Редукционные гидроклапаны гидравлических
экскаваторов (ЭО-3322А и ЭО-4121)

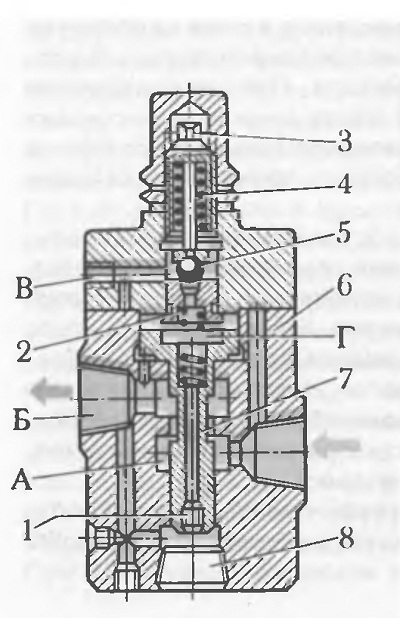

Редукционные гидроклапаны (рис. 123) применяют в
тех случаях, когда требуется понизить давление подаваемой в систему
жидкости до определенной величины независимо от давления, развиваемого
насосом. Они поддерживают на выходе постоянное давление, которое не
зависит от давления на входе и расхода жидкости.
Жидкость подводится в полость А под давлением, развиваемым насосом.
Шариковый клапан 5 отрегулирован на давление, меньшее давления на входе.
В начальный момент золотник 7 находится в крайнем нижнем положении.
Полости Б и Г соединены через сверления в корпусе 6 и золотнике 7.
Жидкость воздействует на клапан 5, который открывается и начинает
перепускать часть жидкости в дренажную гидролинию через канал В. В
золотнике 7 сделано калиброванное отверстие 1 (демпфер) малого диаметра,
которое при проходе через него жидкости создает некоторый перепад
давления, в результате чего золотник 7 перемещается вверх и перекрывает
щель между полостями А и Б. Давление в полости Б уменьшается и золотник,
медленно (из-за демпфера) перемещаясь вниз, открывает щель. Как только
щель откроется настолько, что давление в полости Б (следовательно, и под
нижним торцом золотника 7) превысит давление, на которое отрегулирован
клапан 5, он снова откроется и процесс повторится.
Таким образом, во время работы золотник 7 колеблется с небольшим ходом
относительно того положения, при котором величина щели обеспечивает
расчетное давление в полости Б, соответствующее давлению, на которое
отрегулирован клапан 5. Во время работы золотник занимает положение,
соответствующее определенной величине щели.
Чем больше давление в полости А, тем меньше щель, и
наоборот. Давление на выходе из клапана определяется только давлением
настройки клапана 5 и не зависит от давления на входе и расхода
жидкости.
Применение редукционного клапана вызывает потери энергии потока жидкости
и ее нагрев, которые растут с увеличением давления в полости А.
