Насосные установки экскаваторов (Э-5015А, ЭО-3322А, ЭО-4121)

Насосная установка экскаватора предназначена для подачи рабочей жидкости под давлением в систему гидропривода экскаватора. Гидравлические экскаваторы обычно оборудованы основной насосной установкой, используемой для гидропривода рабочих движений и передвижения машины, а также дополнительными насосами малой мощности для привода вспомогательных движений и управления.

Основные насосные установки экскаваторов с гидравлическим приводом различаются:

по числу собственно насосов (секций или качающих агрегатов) — на одно- и многонасосные;

по возможности регулирования расхода жидкости — на нерегулируемые и регулируемые;

по принципу регулирования — со ступенчатым регулированием, когда величина расхода изменяется подключением или отключением одного или нескольких насосов (секций) к напорной линии, по которой рабочая жидкость поступает от насосной установки к гидродвигателю; с бесступенчатым регулированием, при котором величина расхода зависит от изменения удельного расхода жидкости (подачи за один оборот) насоса;

по виду регулирования—с автономным регулированием, при котором объемная подача каждого из насосов (секций) регулируется независимо (автономно) от других насосов; с совместным регулированием, когда объемная подача всех или нескольких из имеющихся насосов (секций) регулируется одновременно и одинаково.

Регулирование насоса может быть ручным (по воле машиниста экскаватора и независимо от нагрузки) и автоматическим, при котором увеличение нагрузки (давления) на насос автоматически уменьшает его объемную подачу, и наоборот. Иногда при автоматическом регулировании сохраняется возможность ручного регулирования подачей жидкости. Сказанное выше о регулировании относится к расходу рабочей жидкости, подаваемой самой насосной установкой. Помимо этого в системах гидропривода экскаваторов есть еще возможность регулирования потока жидкости, поступающей к гидродвигателям, с помощью регулирующих устройств, описанных в гл. X.

Однонасосные установки на современных гидравлических экскаваторах применяют редко и только для навесных и прицепных машин малой мощности. Наиболее широко применяют двух- и трехнасосные установки. Рассмотрим двухнасосную установку экскаваторов ЭО-3322 и ее привод от вала дизеля (рис. 118).

Сдвоенный регулируемый аксиально-поршневой насос 4 болтами 3 крепится к фланцу промежуточного картера 2, который укреплен на картере 1 маховика 9 дизеля. Вращение от вала 12 дизеля на вал 5 насоса передается через болты 11 и фланец 10 (крепящие маховик 9 на валу 12) на ведущую вилку 8, посаженную на шлицевой валик фланца 10. С вилки 8 через карданную головку 7 и ее втулку б вращение передается валу 5, с которым втулка связана шлицевым соединением.

На большинстве отечественных гидравлических экскаваторов (Э-5015А, ЭО-3322А, ЭО-4121) для привода основных движений1 используют двухнасосные установки (сдвоенный насос) регулируемой объемной подачи. Расход рабочей жидкости, поступающей от каждого из двух насосов установки к гидродвигателям, регулируется автоматически и совместно. Автоматическое регулирование обеспечивает (в диапазоне регулирования) примерно постоянную мощность, передаваемую выходящим из насосной установки потоком рабочей жидкости независимо от внешней нагрузки.

На рис. 119 показана трехнасосная установка навесного на тракторе экскаватора Э-2515 с редуктором привода насосов. Корпус 1 редуктора прикреплен болтами к корпусу трансмиссии трактора. На первичном валу 4 на шлицах установлена шестерня 5, которая

с помощью рукоятки 13, валика 11 и вилки 12 может быть введена в зацепление с шестерней трактора и с валом-шестерней 8.

При выключении редуктора шестерня 3 выходит из зацепления с шестерней трактора, но остается в зацеплении с валом-шестерней 8 редуктора. Включенное и выключенное положения шестерен 3 определяются шариковым фиксатором 10. С помощью зубчатых муфт 9 насосы 6 и 7 соединяются с валами редуктора, которые опираются на шарикоподшипники 2.

Переходные фланцы 5 служат для фиксации положения насосов 6 и 7 относительно корпуса 1 редуктора.



1 Основными называют движения, совершаемые пои выполнении цикла экскавации, а также передвижение экскаватора.

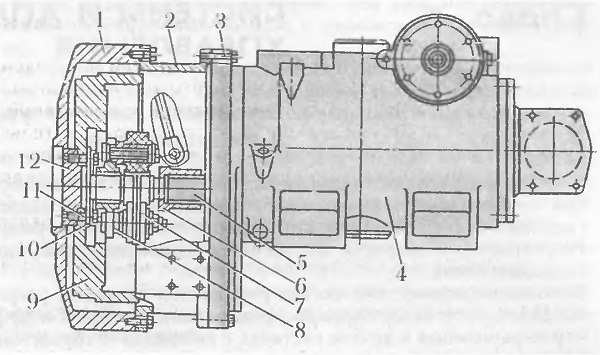

118 Установка и привод сдвоенного насоса на экскаваторе ЭО-3322А:
1 — картер дизеля, 2 — промежуточный картер, 3 и 11 —болты, 4 — насос, 5 — вал насоса, 6 — шлицевая втулка карданной головки, 7 — карданная головка, 8 — ведущая вилка,
9 — маховик, 10 — ведущий фланец, 12 — коленчатый вал дизеля

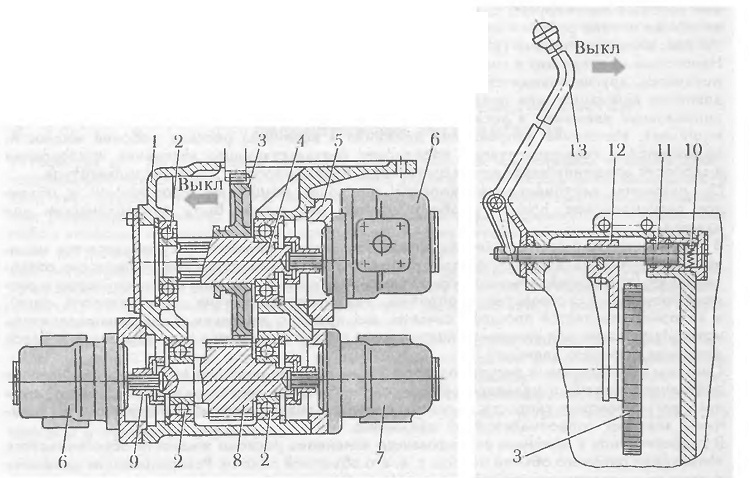

119 Трехнасосная установка навесного экскаватора:
1 — корпус редуктора, 2 — шарикоподшипники, 3 — приводная шестерня, 4— вал приводной шестерни, 5 — фланец.
6 и 7 — насосы левого и правого вращения, 8 — вал-шестерня, 9 — зубчатая муфта,
10 — шариковый фиксатор,
11 — валик, 12 — вилка, 13 — рукоятка
