Система охлаждения двигателя УД2-М1
|
|

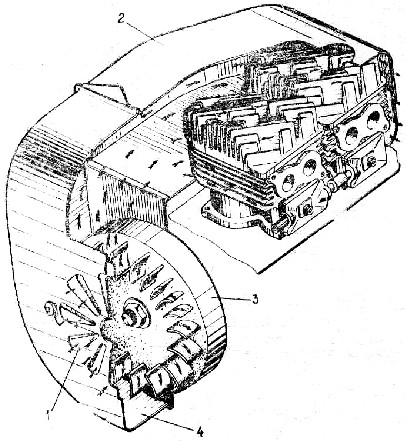

Рис. 12. Система охлаждения:
|
1 — жалюзи кожуха маховика; 2 — кожух цилиндра; |
3 — маховик; 4 — кожух маховика. |
Система охлаждения (рис. 12) обеспечивает отвод тепла от стенок цилиндра и головки.
Двигатель имеет воздушную принудительную систему охлаждения. В систему охлаждения входят: маховик 3, кожух маховика 4 и кожух цилиндра 2.
Регулировка, степени охлаждения двигателя производится при помощи открытия или закрытия жалюзи в кожухе маховика. Из кожуха маховика воздух по кожуху цилиндра направляется на цилиндр и головку.
